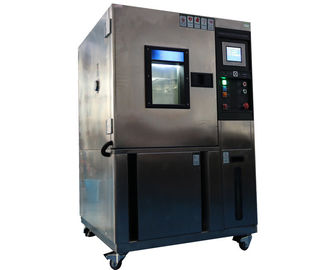

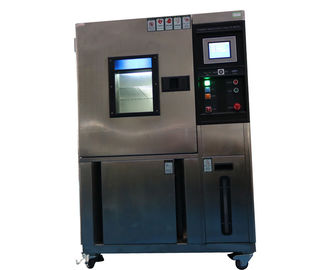

IEC 60068 تستر الأجهزة الكهربائية ، درجة الحرارة للبرمجة غرفة الرطوبة 150L

IEC 60068 الأجهزة الكهربائية تستر برمجة درجة الحرارة الرطوبة غرفة حجم العمل 150L

معلومات المنتج

هذا الجهاز يمكن محاكاة محاكاة بيئة مختلفة. لذلك فمن المناسب لاختبار أداء المواد ، مثل مقاومة الحرارة ، مقاومة البرد ، مقاومة الرطوبة ، مقاومة الجافة. تم تصميمها وتصنيعها وفقا لمتطلبات معيار IEC 60068-2-1.1990 ، IEC60068-2-2.1974 وإلخ.

المعايير الفنية

1. حجم العمل: 150L

2. نطاق درجة الحرارة: -4 0 ℃ ～ + 150 ℃

3. نطاق الرطوبة: 20 ٪ RH ～ 98 ٪ RH

* ملاحظة: يرجى الرجوع إلى أدناه مخطط المدى استخدام الرطوبة!

4. دقة التحكم في درجة الحرارة والرطوبة: ± 0.2 ℃ ؛ ± 2.5٪ RH.

* لضمان الأداء 2 ~ 4 أعلاه ، يجب أن تقاس بعد 30 دقيقة من قياسات استشعار درجة الحرارة مستقرة!

5. درجة الحرارة والرطوبة توزيع التوزيع: ± 2 ℃. ± 3٪ RH.

* ملاحظة: لضمان أداء أقل من 6 ~ 11 ، يجب أن تكون مواضع القياس من 1/6 موضعًا لكل منطقة من مناطق الاختبار ، ويجب قياسها بعد 30 دقيقة من استقرار درجة الحرارة!

6. وقت التسخين: تسخين من درجة حرارة الغرفة إلى 150 ℃ ، وقت التسخين الكلي 50 دقيقة (تحت حالة عدم التحميل).

7. وقت التبريد: التبريد من درجة حرارة الغرفة إلى -40 ℃ ، وقت التبريد الكلي 40 دقيقة (تحت حالة عدم التحميل).

8. أبعاد الغرفة الداخلية: مساحة الاختبار: 5 × 60 × 50 سم (W × H × D).

* ملاحظة: يجب ألا يتجاوز حجم عينات العينات 2/3 من سعة منطقة الاختبار.

9. مساحة تركيب المعدات: على الأقل 920 × 1600 × 870 سم (W × H × D).

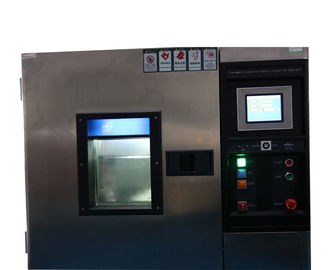

10. باب غرفة الاختبار: 80 × 105 سم (W × H) ، الإجمالي 1.

11. مصدر الطاقة: AC 1 ∮ 22 0 V 50 Hz MAX 4 0 A

بناء

هيكل الغرفة:

SUS # 304 ، سمك لوحة 1 ملم.

المواد العازلة: بو الرغوة ، سمك 100 ملم.

ب. نظام تبريد دورة التبريد:

1. أنظمة التبريد:

ا. R404 نظام دورة التبريد

ب. R23 نظام دورة التبريد

2. المكثف: تبريد الهواء

3. وضع التوسع: شعري

4. المبخر: وضع حلقة الهواء

جيم نظام التدفئة:

سخان: 220 فولت 2 كيلو واط

نظام الترطيب:

1. المرطب: سخان الفولاذ المقاوم للصدأ 220 فولت 2. KW × 1 SET.

2. بالوعة الشاش الرطوبة ونظام إمدادات المياه المرطب: وضع التجديد التلقائي.

هاء نظام التحكم الآلي:

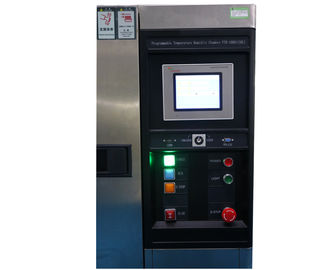

1. تحكم PLC TEMI880 .

* يرجى الرجوع إلى دليل تعليمات التحكم في القرص المضغوط.

2. أجهزة استشعار درجة الحرارة والرطوبة: RTD (لمبة جافة / لمبة رطبة).

* تسيطر عليها الدائرة.

واو - أنظمة تدوير الهواء والصرف:

1. حلقة قناة الهواء: 1 مجموعة

ا. المادة: SUS # 304 الفولاذ المقاوم للصدأ.

ب. منفاخ الهواء: 1 ∮ 220 V 6 0W × 1 SET

2. قطر أنبوب التصريف.

G. نظام الحماية:

أكثر من التبديل حماية درجة الحرارة

حماية نقص المياه

التبديل الكهرومغناطيسي والحمل الحالي الزائد

لا تبديل الصمامات

ضاغط حماية الزائد

التحكم في دائرة حماية الصمامات
