| الشغل: | ترحيل السلطة | غاز الراسب: | الهيليوم |
|---|---|---|---|
| فراغ الغرفة نوع: | نوع الجرس | دورة الاختبار: | 90S / محفظة 5pcs |
| معدل الرفض: | 1.0 × 10-9Pa.m3 / ثانية | ||
| تسليط الضوء: | ,,helium leak testing |
||

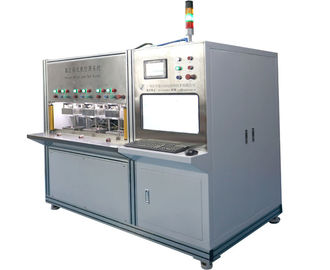

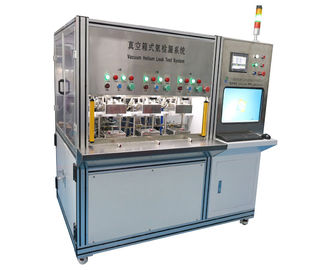

نظام الكشف عن تسرب الهيليوم الفراغ لمركبات الطاقة الجديدة Power Relay

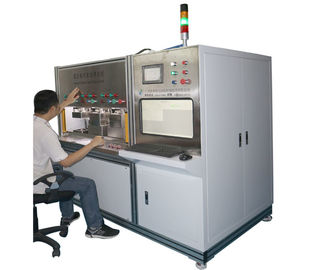

يشتمل الجهاز على 3 غرف تفريغ تعمل جنبًا إلى جنب ، وبالتالي يمكن لمشغل واحد فقط تشغيل الجهاز.

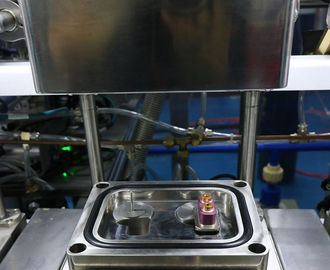

يتم اكتشاف قطعة العمل تلقائيًا في حجرة مفرغة. تتبنى غرفة التفريغ بنية من النوع الجرس ويمكن فتحها وإغلاقها تلقائيًا. يحتاج المشغل فقط إلى تحميل وتفريغ قطع العمل ، كما أن عملية التحميل والتفريغ بسيطة ومريحة.
يمكن تركيب ما يصل إلى 5 قطع عمل على التجهيزات في حجرة التفريغ في المرة الواحدة. إذا لم تكن هناك حاجة لتركيب 5 قطع عمل ، يمكن توصيل ثقوب تركيب الشغل المقابلة بالمقابس.
يتم استخدام كاشف تسرب INFICON الألماني للتفتيش ، ويمكن أن تصل دقة اكتشاف التسرب القصوى إلى 5 × 10 -12 Pa.m3 / s. يمكن تحديد التسرب الإجمالي والتسربات الناعمة أثناء عملية الكشف ، مما يوفر استهلاك غاز الهيليوم.
اعتماد مضخات الفراغ العلامة التجارية المستوردة ، لتحقيق دقة الكشف عن تسرب من 10 -9 Pa.m3 / sec ودورة الكشف لمدة 90 ثانية ، وقد تم تجهيز النظام مع مضخة الخام ، ومضخة غرامة ، ومضخة الكشف عن التسرب. يمكن للفراغ من مجموعة المضخات التسرب تصل إلى 10-6Pa. لدى HongCe خبرة في أنظمة الكشف عن تسرب الهليوم المؤتمتة بدقة 10 -10 Pa.m3 / sec.
المسافة القصيرة بين الصمام والشغل كافية لتخفيض تكلفة الإنتاج. يحتوي التوصيل بين قطعة الشغل والمعدات على فلتر لمنع الملوثات الموجودة في قطعة الشغل من سد الصمام.
يتم التحكم في النظام من خلال PLC. وعرض مجموعة متنوعة من المعلومات على شاشة لمس ملونة 10 بوصة.
مع جهاز كمبيوتر ، ومع نظام مسح ضوئي ومسح ضوئي لرمز الشغل ثنائي الأبعاد: يجمعه قارئ رموز المسح الضوئي ثنائي الأبعاد وجهاز كمبيوتر ، اقرأ بيانات الشغل ، رمز المنتج ، وقت الكشف ، المشغل ، الإنتاج الكلي ، العائد الجيد ، وليس عائد جيد ، وما إلى ذلك من خلال رمز ثنائي الأبعاد ، ويمكن تصدير ملفات EXCEL ، البرنامج يحتوي على مجموعة متنوعة من النماذج لتلبية مواصفات وذاكرة المعلمة. العملية بسيطة ومريحة.
مع حماية السلامة ، وظائف التوقف والإعادة في حالات الطوارئ.
تصميم المعدات يفي بمتطلبات الهندسة البشرية.
المؤشرات الفنية الأساسية:
| الشغل | التبديلات الكهربائية للسيارات الكهربائية (يجب تنظيف وتنظيف سطح المنتج المراد فحصه وتجفيفه). |
| نوع الغرفة الفراغية | نوع الجرس |
| فراغ غرفة الحجم | 140 * 450 * 140MM |
| كمية من فراغ الغرفة | 3 |
| كمية من المباراة | 3 مجموعات ، مجموعة واحدة لكل غرفة فراغ يمكن تثبيت واحد إلى خمسة منتجات على مجموعة واحدة من التركيبات في كل مرة ، يتم توصيل المواقف الشاغرة بالمقابس إذا تم تركيب قطعة عمل واحدة فقط في الحجرة ، يتم توصيل فتحات التثبيت الخاصة بأربعة قطع أخرى باستخدام القوابس. الاتصال بين المباراة والشغل هو سريع وتلقائي. يجب استبدال اللعبة عندما يتم تغيير المنتج (يجب أن يتم الانتهاء من تبادل المباريات خلال 10 دقائق) |
| الغاز لاختبار التسرب غرامة | الهيليوم |
| ضغط الغاز لاختبار التسرب غرامة | ＜ 0.7MPa ، قابل للتعديل |
| الهليوم الانتعاش | لا (اختياري) |
| دورة اختبار | 90s / 5pcs (3 غرف عمل فراغ غرف الربط ، كل غرفة تحتوي على 5 قطع ، في المتوسط كل 90 ثانية لإنهاء 5 الكشف عن الغرفة ، بما في ذلك وقت التحميل والتفريغ 20 ثانية) |
| معدل الرفض | 1.0 × 10 -9 Pa.m 3 / sec |
