تفاصيل المنتج:
شروط الدفع والشحن:
|
| غرفة فراغ: | 2 | الراسم الغاز: | الهيليوم |
|---|---|---|---|
| رفض نقطة: | 2G / ص | دورة الزمن: | 100S / غرفة |
| الهليوم الانتعاش: | معدل الاسترداد ≥95٪ | الشغل: | مكثف السيارات والمبخر |
| تسليط الضوء: | ,,helium leak test equipment |
||

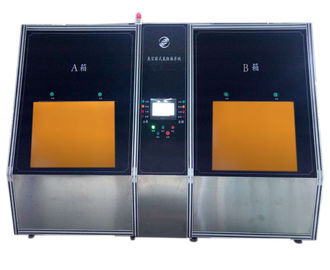

نظام الكشف عن تسرب الهيليوم بالمكنسة الكهربائية لمكثف السيارات والمبخر

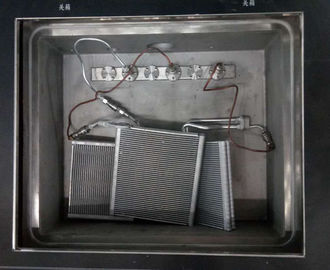

إن نظام الكشف عن تسرب الهيليوم في غرفة الحجرة يحتوي على غرفتين مفرغتين ، مربوطان يعملان في صندوقين. يتم وضع قطعة العمل في حجرة تفريغ متصلة بالموصلات السريعة. بعد ذلك ، يتم الضغط على زر DOORCLOSE في غرفة التفريغ في نفس الوقت. يتم إغلاق الباب تلقائيًا ويتم بدء دورة الاختبار. يتم تثبيت واقيات الصرّاف على جانبي أبواب حجرة التفريغ لضمان عدم وجود أي شيء يتعارض مع حركة باب الغرفة عند غلق الباب.

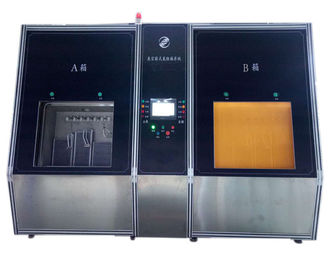

بمجرد إغلاق أحد الأبواب ، تبدأ دورة الكشف عن هذه القاعة. في هذه المرحلة ، يمكن للمشغل الذهاب إلى الغرفة الأخرى للتشغيل.
المعايير الفنية:
| الشغل | مكثف السيارات والمبخر | |||
| غرفة فراغ | غرفة (اختبار المكثف) | غرفة (مبخر اختبار) | ||
| بحجم | 750X620X220mm | بحجم | 750X620X220mm | |
| محطات العمل | 6 | محطات العمل | 3 | |
| الضغط من أجل اختبار التسرب الإجمالي | النيتروجين / الهواء المضغوط 3.5 ميجا باسكال (قابل للتعديل لأسفل) | |||
| الراسم الغاز | الهيليوم | |||
| رفض نقطة | 2G / ص | |||
| الضغط من اختبار تسرب غرامة | 4.0 ميجا باسكال (قابل للتعديل لأسفل) | |||
| دورة الزمن | 100S / غرفة | |||
| الهليوم الانتعاش | معدل الاسترداد ≥95٪ | |||
التكوين الرئيسي:
| مضخة فراغ | BAOSI |
| مقياس فراغ | INFICON |
| كاشف تسرب | AGILENT |
| صمام الكهرومغناطيسي | PARKER |
| مقياس الضغط | DANFOSS |
| PLC | OMRON |
| شاشة اللمس | WEINVIEW |
| المكونات الكهربائية | FUJI و SCHNEIDER و MITSUBISHI وغيرها. |
| كاشف تركيز الهيليوم | HongCe |
يحتوي نظامنا على إجراء معايرة تلقائي يجعل من السهل جدًا إجراء معايرة دقيقة منتظمة. يحدد النظام المعاير بدقة معدل التسرب الإجمالي لقطعة الشغل.
الفحص اليومي للنظام: مقياس التسرب القياسي (المخصص للتفتيش اليومي) يحاكي قطعة العمل المراد فحصها ، ويعالج المعايرة المباشرة لدقة النظام ، يمكن أن يضمن تمامًا استقرار دقة النظام وموثوقيته من العملية.
معيار قياس التسرب
القائمة الرئيسية وأزرار وظيفة هي على الشاشة ، يمكن أن يكون:
* الصيانة اليدوية
* ضبط القياسات
* مراقبة حالة الاختبار:
* إنذار خطأ والتشخيص الذاتي
* إحصاءات بيانات الإنتاج
البرمجيات
كشف الهيليوم فراغ:
عندما يصل إخلاء غرفة التفريغ إلى ضغط الكشف عن التسرب المحدد ، وفي نفس الوقت يتم إتمام إخلاء قطعة العمل في الصندوق ، يكتشف النظام إشارة الهليوم في غرفة التفريغ ، ويقمع الصفر لهذه الإشارة ، و ثم يتم شغل الشغل مع غاز الهيليوم 4.0 ميجا باسكال (قابل للتعديل). عندما يصل ضغط الهيليوم في الشغل إلى القيمة المحددة ، يتم الكشف عن عملية كشف التسرب إلى الشغل.
إذا وجد كاشف التسرب إشارة هيليوم تتجاوز القيمة المحددة ، فهذا يشير إلى وجود تسرب جيد في قطعة الشغل. يصدر النظام إنذار تسرب. يقوم المشغل بالضغط على زر التأكيد ، ثم يتم فتح غرفة التفريغ تلقائيًا بعد ملء الغلاف الجوي. يمكن للمشغل فصل الموصل السريع من قطعة العمل ، وتفريغ قطعة العمل ووضع علامة عليها وفقًا لذلك.
إذا لم يعثر كاشف التسرب على إشارة الهليوم التي تتجاوز القيمة المحددة ، فإنه يشير إلى أن قطعة العمل المكتشفة لا تتسرب ، وأن النظام يعطي إشارة PASS ، ويتم استرداد الهيليوم من الشغل تلقائيًا. في نفس الوقت الذي يتم فيه استعادة الهيليوم ، يملأ النظام حجرة التفريغ بالهواء. عندما يرتفع ضغط حجرة التفريغ إلى الضغط الجوي ، وقد اكتملت عملية استعادة الهليوم من قطعة الشغل ، يتم فتح باب حجرة التفريغ تلقائيًا ، وإتمام عملية الكشف.
