تفاصيل المنتج:
شروط الدفع والشحن:
|
| تصنيف قوة جيب: | 300kgf | قوة الصدمة المقدرة: | 600kgf |
|---|---|---|---|
| النطاق الترددي: | 5 ~ 4000Hz | إزاحة الصدمة: | 25.4mm |
| ماكس. تسريع: | 981m / S2 | كتلة من العناصر المتحركة: | 3 كجم |
| تسليط الضوء: | آلة اختبار البطارية,غرفة اختبار البطارية |
||

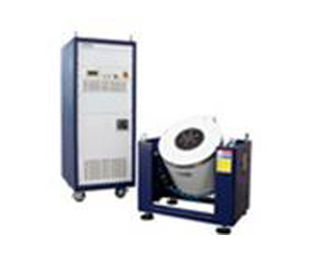

شاشة LCD نصف جيب موجة 300kgf بطارية اختبار المعدات من صدمة الاهتزاز اختبار البدلاء
اساسي
IEC62133 الفقرة 7.2.2 ، الفقرة IEC60086-4 6.4.3 ، IEC 60086-1 ، GB / T 31241-2014 وغيرها.
تطبيقات
يمكن استخدام اختبار الاهتزاز لإيجاد الفشل المبكر للبطارية ، ومحاكاة تقييم الحالة الفعلية واختبار القوة الهيكلية. المنتج يحتوي على مجموعة واسعة من التطبيقات ، مجال التطبيق الواسع ، ونتائج اختبار هامة وموثوقة. وهو عبارة عن اهتزاز مثالي للبطارية الخاصة بمصنعي البطاريات ، وإدارات فحص الجودة ومعاهد الأبحاث. معدات اختبار. وهي مناسبة لاختبار أنواع مختلفة من الخلايا الفردية وحزم البطاريات مثل شحن الكنز ، أيون الليثيوم ، وهيدروجين النيكل ، والكادميوم والنيكل ، وحامض الرصاص ، ونيكل هيدريد فلزي.
يمكن أيضًا استخدام اختبار الاهتزاز لاختبار إجهاد المنتجات لتقييم عمر المنتج.
المعلمات
| نظام الاهتزاز | |
| تصنيف قوة جيب | 300kgf |
| قوة عشوائية تقييمه | 300kgf |
| قوة الصدمة المقدرة | 600kgf |
| نطاق الترددات | 5 ~ 4000Hz |
| ماكس. الإزاح | 25.4MM |
| إزاحة الصدمة | 25.4MM |
| ماكس. ● السرعة | 2M / S |
| ماكس. التعجيل | 981m / S2 |
| قطر حديد التسليح | Φ150mm |
| تردد الرنين الأول | 2900Hz |
| ماكس. التواء غريب الأطوار | > 196N × م |
| كتلة من العناصر المتحركة | 3KG |
| تحميل نقطة اتصال | 13 نقطة اتصال |
| حجم المسمار مقعد (قياسي) | M8 |
تصميم برغي مقعد (قطر ، مربع) | Φ60mm 6 قطعة ، Φ120mm 6 قطعة |
| تردد عزل اهتزاز المحوري | <3HZ |
| ماكس. جار التحميل | 120KG |
| تسرب مغناطيسي | ＜ 3mT (≤1mT اختياري للمتطلبات الخاصة) |
البعد (غير المصنف) (L × W × H) | 764mm × 530mm × 660mm |
وزن | 490kg |
| مضخم الطاقة | |
قوة | 3KVA |
| إشارة إلى نسبة الضوضاء | > 65DB |
| نوع مكبر للصوت | الرقمية على / قبالة السلطة مكبر للصوت |
| عرض السلطة مكبر للصوت | مع أجهزة إنذار وحماية مثالية لشاشات الكريستال السائل أكثر من الحالية ، وأكثر من الجهد ، مقاعد البدلاء درجة الحرارة وغيرها. والجهد ، الحماية الحالية ل جيب ، RMS عشوائي |
| وحدة المنطق مكبر للصوت السلطة | لوحة التحكم الرئيسية مكبر للصوت تعتمد التحكم في وحدة المعالجة المركزية ، مع وظيفة الفحص الذاتي. |
| مكبر للصوت مع وظيفة الذاكرة خطأ | مع وظيفة حفظ الخطأ ، متاحة للتحقق من سبب الخطأ بسهولة. ووقت الاختبار كله ، آخر مرة اختبار الاختيار الوقت المتاحة |
| حماية النظام | وتشمل وظائف: أكثر من الجهد ، تحت الجهد ، المرحلة الافتراضية ، خطأ منطقي ، وحدة حماية الطاقة ، ودرجة حرارة وحدة الطاقة ، أكثر من الحالية ، على مدى الجهد ، والسلطة ، souce ، إزاحة مقاعد البدلاء ، ودرجة حرارة مقاعد البدلاء ، وحماية الدائرة الخارجية الصدد. أي خطأ يحدث ، وإغلاق الانتاج. في الوقت نفسه مع ينذر بالخطر. |
المضخم | اعتماد MOSFET الترانزستور مجال تكنولوجيا وحدة تأثير ، وحدة نمطية مع وحدة المعالجة المركزية مايكرو المعالج الوقت الحقيقي أخذ العينات ، وحماية ، شاشة LCD ، سجل وقت التشغيل ، الدول خطأ ، الحد الأقصى للإنتاج ، تمتثل لمتطلبات CE. مضخم الطاقة مع IGBTmodule. |
| تصنيف الجهد الناتج | 120Vrms |
| كفاءة مكبر للصوت | > 92٪ |
| البعد (غير المصنف) (L × W × H) | 550MM × 680mm × 1455mm |
الوزن (غير مصنف) | 230kg |
منفاخ | |
قوة | 0.75KW |
| تدفق الهواء | 0.18m3 / ثانية |
| ضغط جوي | 0.015kgf / CM2 |
معلومات المنتج
انها تتكون من نظام الاهتزاز ، تحكم الاهتزاز وغيرها من الملحقات. يرجى الرجوع إلى المعلومات من الأجزاء على النحو التالي:

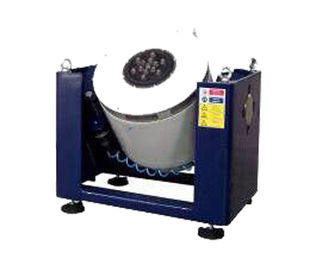

مقدمة النظام:
1.Double هيكل الدائرة المغناطيسية لضمان ارتفاع شدة المجال المغناطيسي والحد من تسرب تدفق.
يمكن أن يقلل هيكل إزالة المغاسل الخاص من تسرب التدفق إلى أقل من 1 طن
2.U- نوع الربيع ، بكرات واضعة خطية لمقاومة قوية للحمل انحراف
تستخدم 3.Air الربيع لعزل الاهتزاز. يعمل نظام الاهتزاز بثبات حتى مع الحمل الثقيل ؛
لا حاجة أساس خاص
4. يتم توفير أجهزة الحماية للحرارة الزائدة ، والإفراط في الحمل ، والإفراط في التيار ، والإفراط في الجهد ، و
الإفراط في إزاحة اختبار الاهتزاز. أجهزة حماية الشبكة الكهربائية للإفراط في الجهد ،
تحت الجهد ، وتفتقر إلى المرحلة ؛ طاقة المحرك ، الحد الحالي ، بدء التشغيل الناعم ، درجة الحرارة الزائدة ،
قصيرة الحالية ، حماية الوحدة النمطية خطأ
5. قادرة على إكمال شرط ، واختبارات البيئة تأثير عشوائي
6. هذا النظام يتطلب تذبذب التيار الكهربائي ، ≤ ± 10 ٪
7. يتطلب هذا النظام مقاومة التأريض ، ≤4Ω
8. موثوقية عالية ، مناسبة خاصة لعملية طويلة-- الوقت

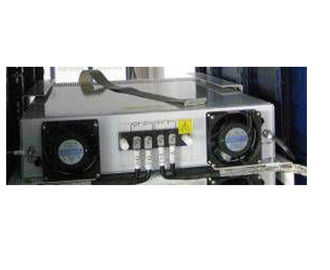

مكبر للصوت الرقمي نوع التبديل مقدمة:
يعتمد هذا النظام تكنولوجيا تعديل عرض نبضات الجيب لمكبر الصوت الرقمي
المبدأ هو: استخدام قوة التحول عالية التردد MOSFET الميدانية تأثير ، من خلال الدوائر الرقمية لتضخيم واستعادة إشارة الجهد المنخفض التي تدخل عن طريق وحدة تحكم ، ثم إخراج إشارة الأصلي إلى الاهتزاز
اختبار لفائف الدائرة المتحركة ، وحركة الجدول تمديد اختبار الاهتزاز في محرك الأقراص.الجزء الرئيسي من مكبر للصوت الرقمي: التحكم الأمامي ، وحدة مكبر للصوت السلطة ، دائرة حماية ، جزء الطاقة والكهربائية مجلس الوزراء.
ميزات مكبر للصوت الرقمي نوع التبديل:
1.سهلة الصيانة: مربع وحدة الطاقة القابلة للتبادل ، تصميم مضغوط ، توفير مساحة ، سهلة
اعمال صيانة.
2.LCD عرض:
وحدة المنطق يعتمد المعالج رقاقة المعالج ، شاشة LCD ، يمكن أن تظهر
بيانات النظام المختلفة بالتفصيل (قوة تضخيم قيمة True RMS الناتج ، مع بيانات إضافية
عرض) وعملية الحالة والخطأ الحكم. مع التحكم عن بعد ، قياس بعيد ، بعيد
وظيفة التواصل ، واجهة ودية ، عملية سهلة.
وظيفة الحماية الرقمية مكبر للصوت نوع التبديل:
ضبط مكبر للصوت السلطة حماية شبكة الكهرباء أكثر من الجهد ، وشبكة الكهرباء تحت الجهد ، والطاقة
نقص الشبكة من المرحلة ، خطأ منطقي ، وحدة الطاقة ، وحدة درجة حرارة الطاقة ، والإنتاج أكثر من الحالي ، والإخراج
أكثر من الجهد ، والقوة الدافعة ، وإزاحة الجدول ، ودرجة حرارة الجدول ، وما إلى ذلك يحدث أي فشل ، وإغلاق
إلى أسفل ، مع التنبيه الصوت والإضاءة في نفس الوقت. باستثناء الحماية المذكورة أعلاه ، لديها أيضا سيئة
RMS قيمة الحماية ، ووقف الحماية في حالات الطوارئ.
ارتفاع كفاءة التحويل (أعلى من 92 ٪) ، وارتفاع تردد أيون تحويل
جدول الانزلاق الأفقي:
مع جدول الانزلاق الأفقي ، اختبار الاهتزاز الكهربائي الديناميكي القادر على اختبار اتجاه الاختبار X ، Y ، Z. ويمكن الجمع بين نظام اختبار الرطوبة في درجات الحرارة والقيام باختبار بيئي مشترك. مع شريط التمرير التوربيني أو نظام دوران عجلة السلسلة ، يمكن لشخص واحد بسهولة تدوير الاهتزاز مقاعد البدلاء وتوصيله إلى الجدول الأفقي. اعتماد القيد الميكانيكي لضمان الاتصال بين نظام الاهتزاز وجدول الانزلاق الأفقي. متعدد الانزلاق الجدول حجم المتاحة ، من 300mm × 300mm (لنظام الاهتزاز الصغيرة) إلى عينة كبيرة اختبار 2m × 2m جدول الانزلاق. قيود تحمل مختلفة قادرة على أداء عملية مختلفة وتلبية متطلبات مختلفة. سوف يؤثر سمك وحجم جدول الانزلاق على أداء نظام الاهتزاز ، ويؤثر على تردد الحد العالي ، يمكن للمستخدم تخصيصه.
ميزات وحدة التحكم الرقمية
إن جهاز التحكم في الاهتزاز هو أحدث تصميم من شركة ucon التي تتبنى معمارية النظام الموزع المتقدمة الدولية ، ولبها هو أحدث معالج عالي السرعة ذو 32 بت من فئة TMS320 ذو السرعة العائمة لشركة TI. يتم إنشاء تقرير الاختبار تلقائيًا في Microsoft Word. أثناء أو بعد الاختبار ، يمكن تحرير تقرير الاختبار ، ثم يتم إنشاؤه تلقائيًا أو يدويًا.
معيار الأجهزة
إدخال
(1) 2 القنوات
(2) القرار: تحويل 24-بت التناظرية إلى الرقمية (ADC)
(3) مقاومة المدخلات: 220 ك Ω
(4) المدمج في مكبر للصوت المسؤول ومصدر التيار المستمر ICP ، وتسارع الجهد ICP
يمكن توصيل المستشعر مباشرة
(5) نسبة الإشارة إلى الضوضاء:> 100dB
انتاج |
كمية القناة: 1 قناة الإخراج
الحل: تحويل رقمي إلى تمثيلي 24 بت (DAC)
مؤشر برنامج التحكم
مؤشر الأداء العشوائي:
وضع التحكم: PSD
القرار: ماكس. خطوط 320000
نطاق التردد: DC ～ 4800Hz
السيطرة المدى الديناميكي: 85dB
دقة التحكم: ± 1dB ،
التوقيت مغلق الحلقة: عادة ما يكون 100ms
SINE
وضع التحكم: السيطرة الموجي الجيبية
نطاق التردد: 1 ～ 5000Hz ،
نطاق التحكم الديناميكي: 95dB
حلقة التوقيت المغلقة: 10ms ；
دقة التحكم: ± 1dB ； سرعة الاجتياح 1octave / min، Q value 50
قرار التردد: 0.001 ٪
سرعة الاجتياح: الاجتياح الخطي 0 إلى 6000hz / s ؛ الاجتياح لوغاريتمي 0 ~ 100 أكتوبر / دقيقة
تشويه الموجة: <0.3٪
صدمة
وضع التحكم: التحكم بالوقت أو الموجة لفترة محدودة ؛
وضع صدمة: موجة جيبية نصف
نطاق التردد: DC ～ 22000Hz ；
الإطار: Max.32K مدة الوقت: 0.5-3000ms
وضع التعويض: ما قبل النبض ، بعد النبض ، قبل / بعد النبض
أداء التحكم: نطاق ديناميكي أعلى من 90dB
