مكان المنشأ: | الصين |
اسم العلامة التجارية: | HongCe |
إصدار الشهادات: | calibration certificate |
رقم الموديل: | HC9921A |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | Negotiatable |
تفاصيل التغليف: | الخشب الرقائقي |
وقت التسليم: | 25 يوما |
شروط الدفع: | T/T |
القدرة على العرض: | 10 مجموعة / شهر |
مواد: | الفولاذ المقاوم للصدأ | عنصر التأثير: | 2،5،10،20،50J اختياري |
---|---|---|---|
قطرة إرتفاع: | عرض النطاق | وضع الإصدار: | ميكانيكي |
الطول: | 1000 مم | السكتة الدماغية: | 200-1200mm |
تسليط الضوء: | آلة اختبار تأثير,آلة اختبار تأثير البندول |

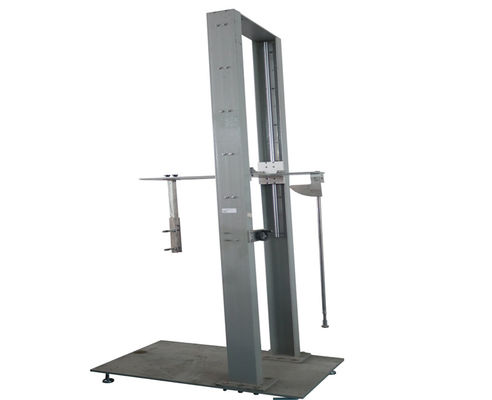

IK رمز تأثير يختبر آلة صلب الذى لا يصدأ بندول يتأرجح مطرقة يختبر جهاز
اساسي
IEC60068-2-75 الاختبارات البيئية - الجزء 2: الاختبارات - الاختبار Eh: اختبارات المطرقة ، IEC60068-2-63 ، IEC62262 درجات الحماية المقدمة من العبوات للمعدات الكهربائية ضد التأثيرات الميكانيكية الخارجية (رمز IK) ، IEC60439-5 الجهد المنخفض تجميعات المفاتيح الكهربائية والتحكم - الجزء 5: المتطلبات الخاصة للجمعيات لتوزيع الطاقة في الشبكات العامة
الوضعية
هذا الجهاز مناسب لاختبار قوة الصدم الميكانيكية للخزانات الكهربائية وغيرها من الصفائح المعدنية ، وقذيفة من خزانة قياس الطاقة الكهربائية غير المعدنية ، ولوحة تبديل كبل المحطات الفرعية وصندوق توصيل الكابلات
عينة الاختبار
غلاف صندوق قياس الطاقة الكهربائية ، لوحة مفاتيح كابلات المحطات الفرعية وصندوق توصيل الكابلات والمعدات المماثلة
خاصية
المعدات التي تستخدم هيكل السيارة ، يمكن تحريكها إلى اليسار واليمين ، إلى الأمام والخلف ، والارتفاع العلوي والسفلي للارتفاع قابل للتعديل ، وزاوية التأثير 0-90 ° قابل للتعديل. الجهاز عبارة عن جهاز تأثير بندول منخفض الطاقة ل 2 J وما فوق.
المعلمات
نموذج | HC9921A |
رقاص الساعة | طول: 1000mm؛ القطر الخارجي: 9mm؛ سمك الجدار الأنابيب الفولاذية: 0.5mm. تكوين الكتلة المكافئة مع عنصر التأثير |

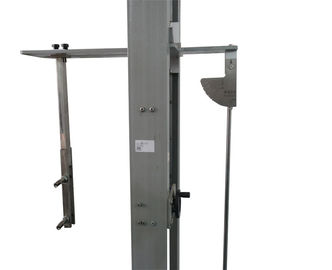

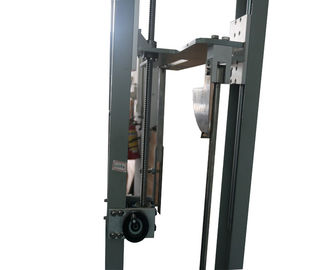

نقطة التأثير | صعودا وهبوطا قابل للتعديل ، السكتة الدماغية 200-1200mm ، يمكن تخصيص الارتفاع |

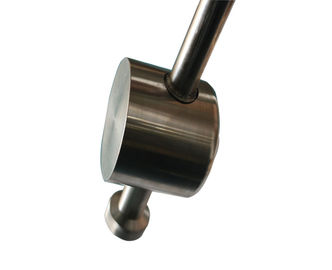

عنصر التأثير | 2،5،10،20 J تأثير المطرقة |

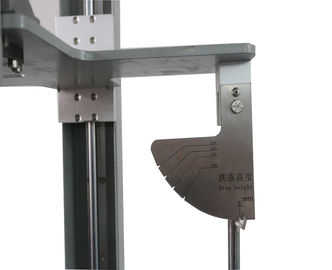

انخفاض الارتفاع | عرض مقياس |
وضع الإصدار | ميكانيكي |
البعد | 950 * 550 * 2700mm |
تأثير الطاقة ، كتلة مكافئة وانخفاض الجدول الارتفاع
الطاقة / J | 2 | 5 | 10 | 20 | 50 |
كتلة مكافئة / كجم | 0.5 | 1.7 | 5 | 5 | 10 |
انخفاض الارتفاع ± 1٪ ملم | 400 | 300 | 200 | 400 | 500 |
ملاحظات: 1. انظر الملاحظة في IEC 60068-2-75 3.2.2
|
الخصائص المنسقة للعناصر المدهشة
الطاقة / ي | ≤1 ± 10٪ | 2 ± 5٪ | 5 ± 5٪ | 10 ± 5٪ | 20 ± 5٪ | 50 ± 5٪ |
كتلة تعادل ± 2٪ كغم | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
مواد | مادة البولي أميد 1) | الصلب 2) | ||||
R / مم | 10 | 25 | 25 | 50 | 50 | 50 |
D / مم | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
و / مم | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
ص / مم | - | - | 6 | - | 10 | 17 |
ل / مم | ليتم تعديلها لتتناسب مع الكتلة المكافئة ، راجع الملحق أ. | |||||
1) 85≤HRR≤100 ، صلابة روكويل وفقا ل ISO2039-2. 2) Fe490-2 ، وفقًا ISO1052 ؛ صلابة روكويل وفقا ل ISO6508. | ||||||
ملاحظة: القيم الموضحة في الأقواس للكتلة المكافئة وقطر العناصر اللافتة لقيمة الطاقة التي تساوي أو تقل عن 1 J هي تلك الموجودة في اختبار EF الحالي. القيم الموجودة حاليًا في الاختبار على سبيل المثال تظهر أيضًا لهذه المعلمتين. لغرض التنسيق ، سيتم حذف القيم بين الأقواس بعد خمس سنوات من نشر هذا المعيار. |
