تتوافق معدات اختبار ضوء التحكم PLC مع IEC60598 بند 4.14.3 سهل التشغيل

تتوافق معدات اختبار ضوء التحكم PLC مع IEC60598 بند 4.14.3 سهل التشغيل

تتوافق معدات اختبار ضوء التحكم PLC مع IEC60598 بند 4.14.3 سهل التشغيل
PLC Control Light Testing Equipment Conforms To IEC60598 Clause 4.14.3 Easy To Operate
تتوافق معدات اختبار ضوء التحكم PLC مع IEC60598 بند 4.14.3 سهل التشغيل
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HongCe
إصدار الشهادات: calibration certificate (cost additional)
رقم الموديل: HDJ0008
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiatable
تفاصيل التغليف: خشب رقائقي
وقت التسليم: 30 يوما
شروط الدفع: T/T، خطاب الاعتماد
القدرة على العرض: 10 مجموعة / شهر
اتصل
مفصلة وصف المنتج
ضمان: سنة واحدة اسم المنتج: جهاز اختبار ضبط الإضاءة
نموذج: HDJ0008 زاوية العمل للدوران: 0-360 درجة
مراقب: ميتسوبيشي PLC HMI: واجهة شاشة تعمل باللمس
لغة: إنجليزي حمل: اختياري
تسليط الضوء:

معدات اختبار ضوء التحكم PLC

,

معدات اختبار الضوء IEC 60598

,

البند 4.14.3 معدات اختبار الضوء

جهاز ضبط الإضاءة للتحكم PLC يتوافق مع البند 4.14.3 Iec60598 سهل التشغيل





معلومات المنتج:

تم تصميم معدات الاختبار وتصنيعها وفقًا لـ 4.14.3 من IEC 60598-1 ، وتستخدم بشكل أساسي في التواء أجهزة ضبط المصابيح ، واختبار الانحناء لمصابيح الطاولة ذات الإمالة والوضع القابل للتعديل ، ومصابيح الأرضية والمصابيح المخصصة للمحترفين استخدام (مثل مصابيح الراسمة).

جهاز الاختبار مزود بتقنية التحكم الرقمي وآلية القيادة.يمكن ضبط الزوايا العكسية والانحناء ، وتمديد السكتة الدماغية ، وزاوية الدوران ، وسرعة الاختبار ودورة الاختبار.مع اكتمال الاختبار ، اختبر وظيفة إنذار الأعطال.سهل الاستخدام والتشغيل.



المعايير الفنية:

1. يمكن ضبط معدل الاختبار ، بحيث يتراوح من 0.1 إلى 10 مرات / دقيقة.

2. يمكن ضبط زاوية الانحناء ، نطاق التأرجح للخطوط العمودية على كلا الجانبين

0-180 درجة.

3. إرتفاع مركز الدوران: 1200mm.

4. أقصى نصف قطر دوران للبندول: R500mm.

5. أقصى شوط لتمديد العمل: 0-650mm.

6. زاوية الدوران: 0-360 درجة.

7. يمكن ضبط دورات الاختبار ، يتراوح عدد الدورات من 1-999999.

8. يمكن للتركيبات أن تلبي مجموعة متنوعة من العينات ضمن النطاق القياسي لاحتياجات الاختبار.

9. محرك القيادة: محرك سيرفو.

10. المراقب المالي: Mitsubishi PLC.

11. HMI: واجهة شاشة تعمل باللمس.

12. واجهة إنجليزية كاملة موجهة ، سهلة التشغيل.

13. الحمل: مع المحطات ، متصل خارجيًا للتحميل (الحمل اختياري ، التكلفة إضافية).

غرض العوامل
معدل الاختبار يمكن ضبط 0.1 إلى 10 مرات / دقيقة
زاوية الانحناء 0-180 درجة
ارتفاع مركز الدوران 1200 ملم
أقصى نصف قطر دوران للبندول R500 مم
أقصى حد لعمل التمدد 0-650 ملم
زاوية العمل للدوران 0-360 درجة
دورات الاختبار 1-999999 ، يمكن ضبطها
محرك القيادة أجهزة السيارات
HMI واجهة شاشة تعمل باللمس
حمل مع المحطات ، متصلة خارجيًا للتحميل (الحمل اختياري ، التكلفة إضافية).



الوصف القياسي:

4.14.3 متطلبات ضبط الأجهزة موضحة أدناه.

أ) يجب أن تكون أجهزة الضبط ووسائل الضبط ، على سبيل المثال الوصلات وأجهزة الرفع ودعامات الضبط أو الأنابيب التلسكوبية ، مبنية بحيث لا يتم ضغط الأسلاك أو الكابلات أو تثبيتها أو تلفها أو لفها على طول المحور الطولي بأكثر من 360 درجة أثناء التشغيل .

ملاحظة: إذا كان المصباح يحتوي على أكثر من وصلة واحدة ، فإن حد 360 درجة ينطبق على كل مفصل إذا لم تكن قريبة جدًا من بعضها.يجب الحكم على كل قضية بناءً على مزاياها الخاصة.

يتم التحقق من االمتثال عن طريق االختبار التالي:

يجب تشغيل جهاز الضبط المجهز بالكابل أو السلك المناسب وفقًا للجدول 4.5.دورة التشغيل عبارة عن حركة من أحد طرفي النطاق إلى الطرف الآخر والعودة إلى وضع البداية.يجب ألا يتسبب معدل الحركة في تسخين الجهاز بشكل ملحوظ ويجب ألا يتجاوز 600 دورة في الساعة.

بالنسبة لأنظمة الاتصال الكهروميكانيكية ، يتم إجراء هذا الاختبار في وقت واحد مع اختبار التوصيل الكهربائي 4.11.6.

يتم التحقق من امتثال التفتيش.

بعد الاختبار ، لن يتم كسر أكثر من 50٪ من الجدائل في الموصل ولن يكون هناك أي ضرر خطير لعزل السلك المرن ، إن وجد.السلك أو الكابل

يجب أن يخضع لمقاومة العزل والجهد العالي المحددة في القسم 10 ويلبيها.

يتم اختبار الوصلات الكروية وما شابه ذلك ، حيث يمكن ضبط وسيلة التثبيت ، مع تثبيت المفاصل بشكل خفيف فقط لتجنب الاحتكاك المفرط.إذا لزم الأمر ، يتم إعادة ضبط مناطق التثبيت أثناء الاختبار.

لضبط الأجهزة التي تتكون من أنبوب مرن ، يكون نطاق الضبط لهذا الاختبار عادةً 135 درجة في كلا الاتجاهين من الوضع الرأسي.ومع ذلك ، حيث لا يمكن إجراء هذا الضبط دون استخدام قوة غير معقولة ، يتم ثني الأنبوب المرن فقط في المواضع التي سيبقى فيها من تلقاء نفسه.

ب) يجب أن تسمح وحدات الإنارة المزودة بوسيلة تعديل ليتم تركيبها في متناول أيدي الأسلحة بتشغيل وظيفتها المقصودة دون الإضرار باستقرار المصباح أو التسبب في تشوه أي جزء من البناء ، ولا تسبب إصابة بسبب درجات الحرارة الأعلى من تلك المحددة في الجدول 12.1.

يتم التحقق من الامتثال عن طريق التلاعب أو التعامل مع المصباح ، عن طريق الضبط كما هو متوقع لتمثيل الاستخدام العادي وقياس درجات الحرارة أثناء اختبار 12.4.

ج) بالنسبة للمصابيح المزمع تركيبها في متناول اليد ، يجب أن تتوافق المساحة المحيطة بأي وسيلة ضبط ، باستثناء فتحة شعاع الضوء ، حتى 5 سم من وسيلة الضبط في أي اتجاه ، مع حدود درجة الحرارة لوسائل

التعديل ، على النحو المحدد في الجدول 12.1.تنطبق نفس حدود درجة الحرارة أيضًا على أي وسيلة ضبط تضاء بعد وضع فتحة شعاع ضوء المصباح.

يتم التحقق من المطابقة عن طريق وضع فتحة شعاع الإنارة وقياس درجات الحرارة أثناء اختبار 12.4.

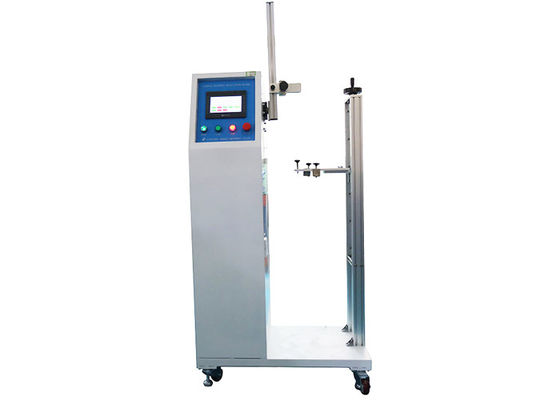

تتوافق معدات اختبار ضوء التحكم PLC مع IEC60598 بند 4.14.3 سهل التشغيل 0

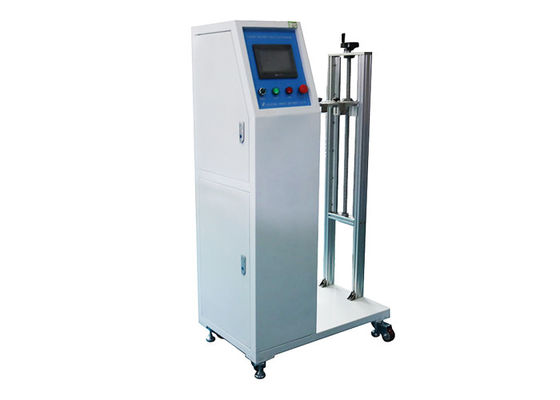

تتوافق معدات اختبار ضوء التحكم PLC مع IEC60598 بند 4.14.3 سهل التشغيل 1
