مكان المنشأ: | الصين |
اسم العلامة التجارية: | HongCe |
إصدار الشهادات: | Calibration Certificate (Cost Additional) |
رقم الموديل: | HJ0636 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | Negotiatable |
تفاصيل التغليف: | خشب رقائقي |
وقت التسليم: | 30 يوما |
شروط الدفع: | T/T |
القدرة على العرض: | 10 مجموعة / شهر |
اساسي: | IEC60335 | واجهة العملية: | شاشة لمس LCD ملونة مقاس 10 بوصات |
---|---|---|---|
نظام التحكم: | التحكم القابل للبرمجة PLC | محطات الاختبار: | 2 محطات |
زاوية فتح / غلق الباب: | 0-130 درجة | سرعة فتح / إغلاق الباب: | 0-360 درجة / ثانية |
تسليط الضوء: | IEC 60335 غسالة ثلاجة,غسالة ثلاجة PLC |
IEC 60335 غسالة باب الثلاجة فتح معدات اختبار التحكم PLC التحمل المتكاملة
مقدمة المنتج

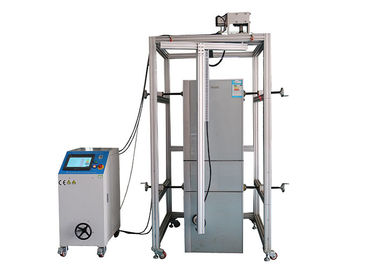

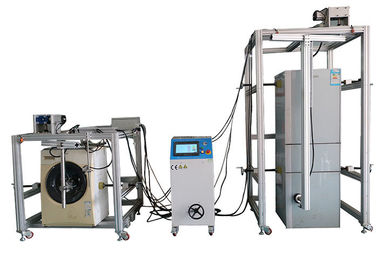

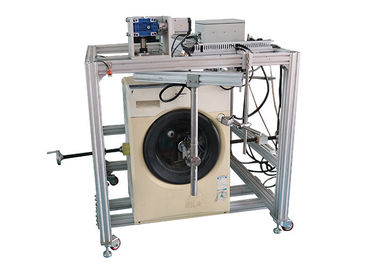

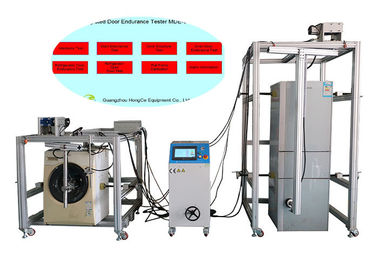

جهاز اختبار التحمل المدمج للباب مصمم ومصنوع بشكل خاص وفقًا للفقرة 20.101 من IEC 60335-2-11 و IEC 60335-2-6 بند 22.108 و IEC 60335-2-24 بند 22.112.مناسبة لاختبار أبواب الغسالة / المجفف ، وأبواب الأفران ذاتية التنظيف ، وأبواب الثلاجة.إنها معدات خاصة للمتانة والاختبار الهيكلي لأبواب الأجهزة المنزلية الصغيرة.
تعتمد المعدات على نظام تحكم ذكي PLC متقدم ، واجهة تشغيل متوافقة مع شاشة تعمل باللمس مقاس 10 بوصات لجعل التسجيل والعرض أكثر دقة ؛ مع وظائف الإعداد المسبق لأوقات الاختبار ، وكشف التشغيل / الإيقاف الحالي ، وتنظيم جهد الحمل وعرضه ، وسرعة الاختبار ، واختبار السكتة الدماغية ، وفتح / إعداد قوة سحب الباب ، وعرض منحنى قوة السحب العابر ، وتخزين بيانات الاختبار والاستعلام ، وإنذار الأعطال وما إلى ذلك ، سواء كانت عينة الاختبار مؤهلة أم لا يمكن تحليلها من خلال البيانات المسجلة. تنقسم الآلة بأكملها إلى غسالة ملابس / مجفف ، محطة اختبار فرن التنظيف الذاتي للتحلل الحراري ، محطة اختبار الثلاجة ، أداء هذه المعدات مستقر الأداء وتشغيل هذه المعدات مريح.يوصى به بشدة لمعاهد القياس والمختبرات.
المعايير الفنية
لا. | غرض | العوامل |
1 | مزود الطاقة | AC220V ، 50 أو 110 فولت ، 60 هرتز (يمكن تخصيصها) |
2 | محطات الاختبار |
2 محطات: محطة اختبار واحدة للغسالة / المجفف ، فرن التنظيف الذاتي بالتحلل الحراري محطة اختبار واحدة للثلاجة |
3 | واجهة العملية | شاشة لمس LCD ملونة مقاس 10 بوصات |
4 | وضع القيادة | أجهزة السيارات |
5 | نظام التحكم | التحكم القابل للبرمجة PLC |
6 | أوقات الاختبار | 0 999999 مرة ، يمكن ضبطها مسبقًا وعرضها |
7 | زاوية فتح / غلق الباب | 0-130 درجة ، يمكن ضبطها مسبقًا |
8 | سرعة فتح / إغلاق الباب | 0-360 درجة / ثانية ، يمكن ضبطها مسبقًا |
9 | مشروع تجريبي |
1. اختبار تعشيق باب الغسالة 2. اختبار التحمل باب الغسالة 3. اختبار هيكل باب الغسالة 4. اختبار التحمل باب الفرن 5. اختبار التحمل باب الثلاجة 6. اختبار باب الثلاجة مفتوح |
10 | بيئة الاختبار | الضغط الجوي 80 ~ 106kpa ؛درجة الحرارة المحيطة 5 ~ 40 درجة مئوية ؛الرطوبة النسبية (20 ~ 80)٪ RH ؛مكان الاستخدام: لا اهتزاز قوي ، اهتزاز ، لا تداخل كهرومغناطيسي ، لا غبار ، لا غاز متفجر ومسبب للتآكل ، تبديد جيد للحرارة |
IEC60335-2-11 بند 20.101.2
20.101.يجب أن يكون للتطبيقات وسائل لمنع فتح الباب أثناء التشغيل أو قفل التعشيق الذي يفصل المحرك قبل أن يتجاوز فتحة الباب 75 مم ، ولا يمكن تشغيل المحرك عندما يتجاوز فتحة الباب 75 مم ، بالنسبة للجهاز مع فتح الباب بعد أن يتجاوز حجم الأسطوانة 30 سم والأسطوانة التي يزيد حجمها عن 100dm³ ، لن يكون بدء تشغيل المحرك ممكنًا حتى يتم تشغيل وسيلة منفصلة تتحكم في حركة الأسطوانة يدويًا. ومع ذلك ، بالنسبة للأجهزة التي تم تحميلها من الأمام ، يتم تقليل الأبعاد إلى 25 سم لفتح الباب و 75 dm³ لحجم الأسطوانة.
يتم إنشاء الإنترلوك بحيث لا يحدث تشغيل غير متوقع للأجهزة أثناء فتح الباب.
يتم التحقق من المطابقة عن طريق الفحص والقياس والاختبار اليدوي مع الجهاز المزود بالجهد المقدر وتحت التشغيل العادي.
يعني منع فتح الباب أن يشتمل على ملف أو مكون مشابه لقفل الباب في الوضع المغلق ، ويتم تنشيط وإلغاء تنشيط المختص 6000 مرة ، ست مرات في الدقيقة أو بالمعدل الذي يفرضه بناء الجهاز إذا كان هذا أدنى .
يجب أن تكون وسيلة القفل والمختصة مناسبة للاستخدام مرة أخرى.
هل تحتاج إلى اختبار العناصر الكاملة لمعايير IEC60335؟ انقر هنا قائمة معدات سلسلة IEC60335.pdfللحصول على مجموعة كاملة من قائمة المعدات IEC60335.
