اساسي: | IEC60529 | مراقبة: | تحكم ذكي PLC |
---|---|---|---|
ثقب إبرة: | Φ0.4mm | تدفق المياه: | 1-10L / دقيقة قابل للتعديل |
يختبر وقت: | 0.01S ~ 99hours 59min , يمكن إعداده مسبقًا | قطر القرص الدوار: | 600/800 / 1000MM |
تسليط الضوء: | اختبار للماء,معدات اختبار المواد |

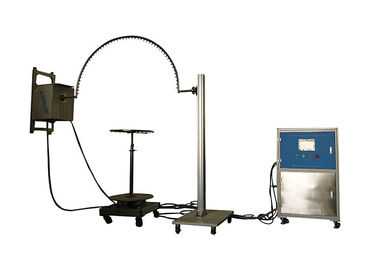

IEC60529 IPX3 / IPX4 PLC تحكم 0.4mm إبرة ثقب يتذبذب أنبوب مفتوح نوع مخبار
معلومات المنتج :
تم تصميم واختبار أنبوب التأرجح وفقًا لمتطلبات معيار IEC60529 IPX3 و IPX4 و IEC60335-1 الفقرة 15.1. يتم استخدامه لاختبار مقاوم للماء من المعدات الكهربائية.

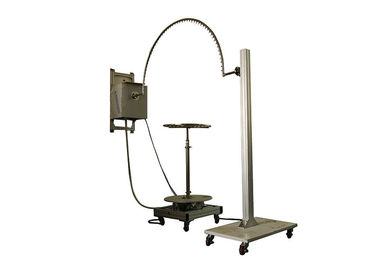

يتم التحكم في جزء أنبوب التذبذب من هذا الجهاز عن طريق محرك قابل للتعديل السرعة وآلية ارتباط كرنك. يقوم هذا الجهاز بالتبادل البديل من مكان ± 60 درجة إلى آخر من required 175 درجة مع السرعة المطلوبة من خلال زاوية ضبط الماكينة.

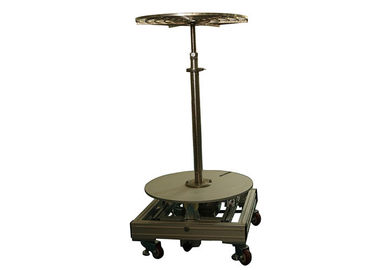

ضبط زاوية دقيقة. هيكل مستقر ودائم. إنه مجهز بمرحلة دوارة يمكن من خلالها تحقيق الدوران بمقدار 90 درجة. وهي مجهزة أيضًا بوحدة تنقية المياه النظيفة لمنع الثقب من التشويش.
المعايير الفنية:
لا. | بند | المعلمات |

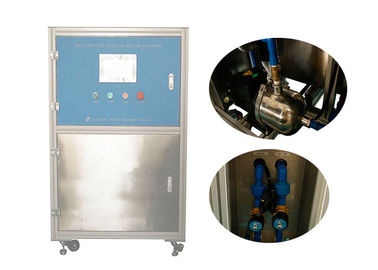

1 | إمدادات المياه | معدل تدفق المياه > 10 لتر / دقيقة ± 5٪ مياه نظيفة دون إدراج. هذا الجهاز مجهز بوحدة تنقية المياه النظيفة |
2 | حجم أنبوب تتأرجح | تأتي مع R200 ، R400 ، R600 ، R800 ، R1000 ، R1200 ، أنبوب تتأرجح (R1400 ، R1600mm يمكن أن يكون اختياري) ، الفولاذ المقاوم للصدأ |
3 | ثقب الماء | Φ0.4mm |
4 | وشملت زاوية اثنين من الثقوب | IPX3: 120 °؛ IPX4: 180 ° |
5 | زاوية البندول | IPX3: 120 °؛ IPX4: 360 ° |
6 | تمطر السرعة | IPX3: 4S / الساعة (120 × 2 °)؛ IPX4: 12S / الوقت (2 × 360 درجة). |
7 | تدفق المياه | يمكن ضبطه وفقًا لحجم البندول وعدد فتحات المسامير (0.07 L / minX لكل ثقب) |
8 | وقت الاختبار | 0.01S ~ 99 ساعة 59 دقيقة ، يمكن أن تكون محددة مسبقا |
9 | مقياس الضغط | 0 ~ 0.25MPa |
10 | متطلبات الموقع | غرفة مخصصة IP اختبار للماء ، يجب أن تكون الأرض مسطحة مع الإضاءة 10A التبديل تسرب للماء (أو المقبس) المستخدمة للمعدات. مع وظيفة جيدة من التدفق والصرف. تركيب الأرض |
11 | المنطقة | وفقا لأنبوب التذبذب اختار |
التكوين الرئيسي :
لا. | اسم | مواصفات | كمية | ملاحظات |
1 | أنبوب تتأرجح | R1000، R1400 | 1 | ترتيب |
2 | تتأرجح محرك أنبوب | غطاء الفولاذ المقاوم للصدأ ، محرك دودة العتاد المخفض | 2 | هناك عمود محرك عالٍ ومنخفض الضغط وذيل تايلستوك ، محور عالٍ لأنبوب التأرجح الكبير ، عمود منخفض منخفض لأنبوب التأرجح الصغير. |
3 | دعم تايلستوك | صب الالومنيوم الصناعي | 1 | |
4 | أجهزة السيارات | 750W ، ماتسوشيتا للأعمال الكهربائية | 1 | |
5 | تدوير رأس الماء | 1/2 " | 1 | |
6 | مقعد إبرة رذاذ الماء | مقعد مخروط M5 ، الفولاذ المقاوم للصدأ | 240 | يشمل حامل إبرة الغيار |
7 | الفولاذ المقاوم للصدأ إبرة الفم | φ0.4mm | 240 | يتضمن تلميح إبرة الغيار |
8 | حجب الرأس | الكرة مختومة | 50 | قطعة منفصلة |
9 | مؤشر زاوية | 0-360 ° | 1 | |
10 | الكرة الصمامات | 1/2 ″ ، استبعاد المياه الراكدة | 1 |
