الحبل الثناء اختبار 0-360 درجة آلة محطة واحدة IEC60335 للأجهزة المنزلية

IEC60335 PLC تحكم الحبل الثني اختبار 0-360 ° آلة محطة واحدة للأجهزة المنزلية

مقدمة المنتج

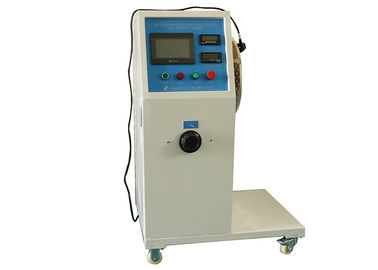

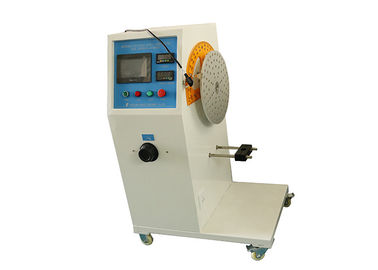

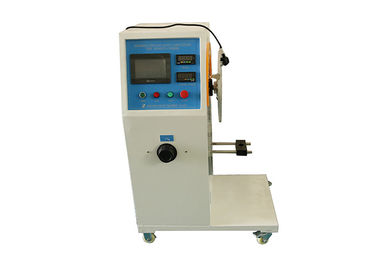

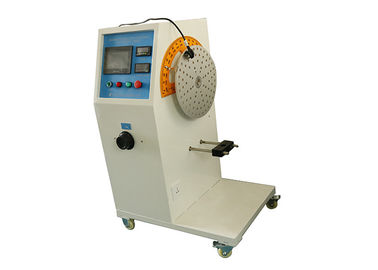

جهاز اختبار ثني سلك إمداد الأجهزة المنزلية مصمم خصيصًا ومصنعًا وفقًا للمعايير IEC60335-1 و GB4706-1 و IEC60335-2-14 و GB4706-30 البند 23.3 و 25.14 وما إلى ذلك ، يتم استخدامه للتحقق من ثني سلك الطاقة ( أداء الانحناء) المقاومة للأجهزة المنزلية الصغيرة (مثل وعاء القهوة / الحديد الكهربائي) والمصابيح ، ينطبق أيضًا على اختبار التحمل لثني سلك الطاقة للمقابس والمقابس.

The test device adopts to PLC electrical control, 7 inch color touch screen intelligent operation system; يعتمد جهاز الاختبار على التحكم الكهربائي PLC ، نظام التشغيل الذكي بشاشة تعمل باللمس 7 بوصة ؛ servo motor controlling the test angle, high precision digital instrument, high performance digital frequency conversion, precise speed regulation, six number memory timer, multifunctional combined clamp, center gage of rotation, bending angle adjustable, 4kw output power. محرك سيرفو يتحكم في زاوية الاختبار ، أداة رقمية عالية الدقة ، تحويل تردد رقمي عالي الأداء ، تنظيم دقيق للسرعة ، مؤقت ذاكرة بستة أرقام ، مشبك مدمج متعدد الوظائف ، قياس مركزي للدوران ، زاوية الانحناء قابلة للتعديل ، طاقة خرج 4 كيلو وات. Test times (maximum of 999999 times), test speed, and test angles can be preset; يمكن ضبط أوقات الاختبار (999999 مرة كحد أقصى) وسرعة الاختبار وزوايا الاختبار مسبقًا ؛ it has electric current detection function. لديها وظيفة الكشف عن التيار الكهربائي. This device can meet the test requirements of most of small household electrical appliances, the applicable range is widely. يمكن لهذا الجهاز تلبية متطلبات الاختبار لمعظم الأجهزة الكهربائية المنزلية الصغيرة ، النطاق القابل للتطبيق على نطاق واسع.

المعايير الفنية

الوصف القياسي

23.3 Different parts of an appliance that can move relative to each other in normal use or during user maintenance shall not cause undue stress to electrical connections and internal conductors, including those providing earthing continuity. 23.3 يجب ألا تتسبب الأجزاء المختلفة من الجهاز التي يمكن أن تتحرك بالنسبة لبعضها البعض في الاستخدام العادي أو أثناء صيانة المستخدم في حدوث ضغوط لا داعي لها للتوصيلات الكهربائية والموصلات الداخلية ، بما في ذلك تلك التي توفر استمرارية التأريض. Flexible metallic tubes shall not cause damage to the insulation of the conductors contained within them. يجب ألا تتسبب الأنابيب المعدنية المرنة في إتلاف عزل الموصلات الموجودة بداخلها. Open-coil springs shall not be used to protect the wiring. يجب عدم استخدام النوابض ذات الملفات المفتوحة لحماية الأسلاك. If a coiled spring, the turns of which touch one another, is used for this purpose, there shall be an adequate insulating lining in addition to the insulation of the conductors. في حالة استخدام نوابض ملفوفة تلامس بعضها البعض لهذا الغرض ، تكون هناك بطانة عازلة مناسبة بالإضافة إلى عزل الموصلات.

ملاحظة 1 يعتبر غلاف السلك المرن المطابق للمواصفة IEC 60227 أو IEC 60245 بطانة عازلة مناسبة.

يتم التحقق من الامتثال عن طريق الفحص والاختبار التالي.

في حالة حدوث الثني في الاستخدام العادي ، يتم وضع الجهاز في الوضع الطبيعي للاستخدام ويتم تزويده بجهد مقنن ويتم تشغيله في ظل التشغيل العادي.

The movable part is moved backwards and forwards, so that the conductor is flexed through the largest angle allowed by the construction, the rate of flexing being 30 per minute. يتم تحريك الجزء المتحرك للخلف والأمام ، بحيث يتم ثني الموصل من خلال أكبر زاوية يسمح بها البناء ، ويكون معدل الثني 30 في الدقيقة. The ال

عدد الثنيات

- 000 10 للموصلات المرنة أثناء الاستخدام العادي ؛

- 100 ، للموصلات المثنية أثناء صيانة المستخدم.

ملاحظة 2: الثناء هو حركة واحدة ، إما للخلف أو للأمام.

The appliance shall not be damaged to the extent that compliance with this standard is impaired and it shall be fit for further use. يجب ألا يتلف الجهاز إلى الحد الذي يضعف الامتثال لهذه المواصفة ويجب أن يكون مناسبًا للاستخدام الإضافي. In particular, the wiring and its connections shall withstand the electric strength test of 16.3, the test voltage being reduced to 1 000 V and applied between live parts and accessible metal parts only. على وجه الخصوص ، يجب أن تتحمل الأسلاك ووصلاتها اختبار القوة الكهربائية عند 16.3 ، ويتم تخفيض جهد الاختبار إلى 1000 فولت ويتم تطبيقه بين الأجزاء الحية والأجزاء المعدنية التي يمكن الوصول إليها فقط.

25.14 تكون الأجهزة المزودة بسلك إمداد يتم نقله أثناء التشغيل

شيدت بحيث يكون سلك الإمداد محميًا بشكل كاف ضد الانثناء المفرط حيث يدخل الجهاز.

ملاحظة 1 لا ينطبق هذا على الأجهزة ذات بكرات السلك الأوتوماتيكية التي تم اختبارها بواسطة 22.16 بدلاً من ذلك.

يتم التحقق من الامتثال من خلال الاختبار التالي الذي يتم على جهاز له عضو متذبذب كما هو موضح في الشكل 8.

يتم تثبيت جزء الجهاز الذي يحتوي على فتحة المدخل على العضو المتأرجح بحيث عندما يكون سلك الإمداد في منتصف سفره ، فإن محور السلك حيث يدخل

the cord guard or inlet is vertical and passes through the axis of oscillation. يكون واقي السلك أو المدخل رأسيًا ويمر عبر محور التذبذب. The major axis of the section of flat cords shall be parallel to the axis of oscillation. يجب أن يكون المحور الرئيسي لقسم الحبال المسطحة موازيا لمحور التذبذب.

يتم تحميل السلك بحيث تكون القوة المطبقة

- 10 نيوتن ، للحبال التي لها مساحة مستعرضة اسمية تتجاوز 0.75 مم² ؛

- 5 نيوتن للحبال الأخرى.

المسافة X ، كما هو مبين في الشكل 8 ، بين محور التذبذب والنقطة حيث

يدخل السلك أو واقي السلك في الجهاز ، بحيث يتم ضبطه بحيث يتحرك السلك والحمل عند الحد الأدنى للحركة الجانبية عندما يتحرك العضو المتأرجح فوق نطاقه الكامل.

يتم تحريك العضو المتأرجح من خلال زاوية 90 درجة (45 درجة على جانبي العمودي) ، ويبلغ عدد الثني لمرفقات من النوع Z 20000 والمرفقات الأخرى 10000. معدل الثني هو 60 في الدقيقة.

ملاحظة 2: الثناء هو حركة واحدة بزاوية 90 درجة.

يتم تدوير السلك والأجزاء المرتبطة به بزاوية 90 درجة بعد نصف عدد الثنيات ، ما لم يتم تركيب سلك مسطح.

أثناء الاختبار ، يتم تزويد الموصلات بجهد مقنن ومحملة بالتيار المقنن للجهاز.

ملاحظة 3: لا يمر التيار عبر موصل التأريض.

لا ينتج عن الاختبار

- دائرة قصيرة بين الموصلات ؛

- كسر أكثر من 10 ٪ من خيوط أي موصل ؛

- فصل الموصل عن نهايته ؛

- فك أي واقي للسلك ؛

- تلف السلك أو واقي السلك الذي قد يضعف الامتثال لهذه المواصفة ؛

- الخيوط المكسورة التي تخترق العزل وتصبح في المتناول.

ملاحظة 4: تشمل الموصلات موصلات التأريض.

ملاحظة 5 يعتبر حدوث دائرة قصر بين موصلات الحبل تحدث إذا تجاوز التيار قيمة مساوية

إلى ضعف التيار المقنن للجهاز.
