| مواد: | نحاس | القطر الخارجي: | Ф102 مم |
|---|---|---|---|
| عدد الثقوب: | 121 | قطر فتحات الفوهة: | Φ0.5 |
| زاوية غطاء الزعنفة: | 30 درجة | اساسي: | IEC60529 |
| تسليط الضوء: | الشكل 5 معدات اختبار حماية الدخول,معدات اختبار حماية الدخول IEC 60529 |
||

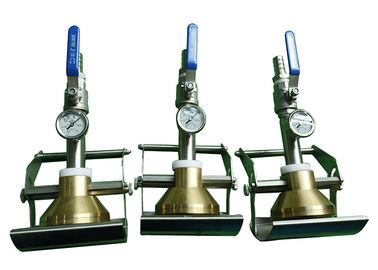

IEC60529 الشكل 5 جهاز اختبار فوهة الرش النحاسي المحمول لـ IPX3 IPX4 121 ثقوب
مقدمة المنتج
فوهة الرش HT IPX3 / 4 عبارة عن جهاز اختبار محمول باليد للتحقق من الحماية ضد رش المياه وتناثرها.يمكن ضبط ضغط الماء باستخدام مقبض التحكم في التدفق بالجهاز لإعطاء معدل التدفق المطلوب.يمكن رؤية الضغط على المقياس الذي يتم وضعه بشكل ملائم بواسطة الفوهة.تم تصميم نمط رش الفوهة وفقًا لمواصفات IEC 60529. والفرق بين IPX3 و IPX4 هو أنه يجب إزالة الحاجز في اختبار IPX4.لجعل القشرة في كل اتجاه ممكن تتناثر ، يمكن استخدام هذا الجهاز مع طاولة دوارة للعينة.
المعايير الفنية
| غرض | معامل |
| مدخل الطاقة | مرحلة واحدة AC220V ، 50 هرتز |
| إمدادات المياه | معدل تدفق الماء ＞ 10L / min ± 5٪ ، الضغط 50 150kpa ماء نظيف بدون تضمين. |
| معلمات فوهة الرش |

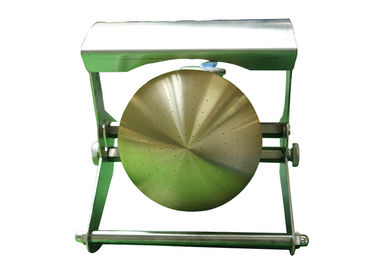

القطر الخارجي: Ф102mm القطر الكروي: SФ75.5mm 121 ثقبًا بقطر 0.5 مم ؛ 1 فتحة في المركز 1 دوائر داخلية مكونة من 12 ثقبًا عند درجة 30 درجة 4 دوائر خارجية مكونة من 24 حفرة عند درجة 15 درجة درع متحرك - المنيوم فوهة رش نحاس |
| تدفق المياه | 10L / min ± 5٪ ، مقياس التدفق قابل للتعديل |
| مقياس الضغط | 50 ～ 150Kpa ، نطاق مقياس الضغط 0 0.25Mpa |
| يربك | قابل للإزالة |
| متطلبات الموقع |
غرفة اختبار IP مخصصة مقاومة للماء ، يجب أن تكون الأرض مسطحة مع الإضاءة مع وظيفة جيدة للتدفق والصرف. |
| وقت الاختبار | التحكم اليدوي ، 5 دقائق على الأقل |

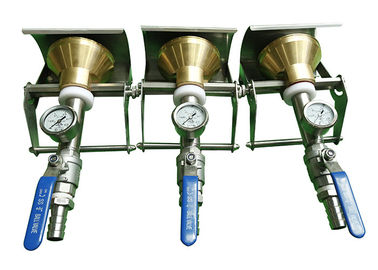

مقياس الضغط

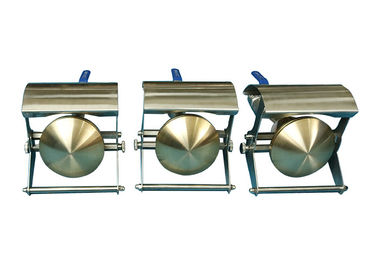

درع متحرك مع ثقل موازن
صمام كروي لتنظيم تدفق المياه
موصل خرطوم
التثبيت والعمولة
قم بتثبيت عداد تدفق المياه والخرطوم وجهاز الري كما هو موضح في الصورة أدناه ، ثم افتح الصمام لضبط تدفق المياه ليكون (10 ± 5٪) لتر / دقيقة ، وتحقق مما إذا كان مقياس الضغط يظهر الضغط في نطاق 50-150 كيلو باسكال.إذا كان تدفق المياه أقل من 10 لترات ، فيجب تركيب مضخة معززة ، يرجى الرجوع إلى صورة النفخ.
تصنيف مقاوم للماء لاختبار عينة IP3: وفقًا لـ IEC60529 الشكل 5 ، مع اختبار الزعنفة.
اختبارات عينة IP4 ذات التصنيف المقاوم للماء: يرجى إزالة الزعنفة لجعل العينة يمكن رشها في جميع الاتجاهات.
إذا كنت لا تعرف كيفية استخدامه ، فالرجاء النقر هنا دليل المستخدم HH0803.pdf للحصول على دليل المستخدم tue.
