تفاصيل المنتج:
شروط الدفع والشحن:
|
| اساسي: | IEC60947-1 | ارتفاع الاختبار: | 250 ~ 500 ملم |
|---|---|---|---|
| قطر الدوران: | 75 ملم | معدل الاختبار: | 10 ± 2 دورة في الدقيقة |
| قطر ثقب الطويق: | 6.5 ~ 28.6 ملم | أوقات الاختبار: | 0 9999 |
| تسليط الضوء: | 75 مم معدات اختبار IEC,معدات اختبار IEC 60947-1 IEC |
||

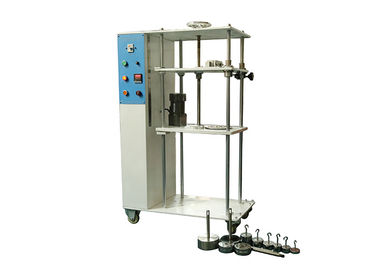

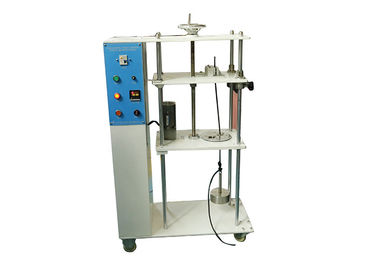

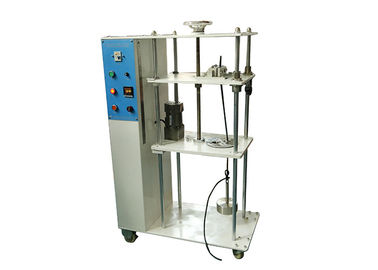

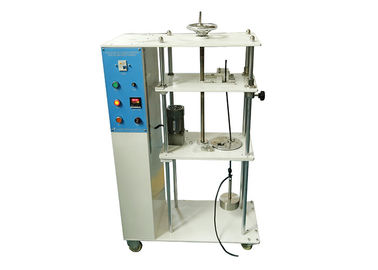

IEC60947 تلف سلك لقط والتخفيف العرضي لمخبار انثناء الموصلات 75 مم
مقدمة المنتج
تسمى آلة الاختبار هذه أيضًا بجهاز الاختبار لفحص درجة تلف السلك والتي تؤكد على المعيار IEC60947-1 الفقرة 8.2.4.3 ، الشكل 1 الجدول 5. يتم استخدام هذا التوافق للحكم على ما إذا كان تصميم وهيكل طرف المسمار اللولبي يتوافق مع شرط عدم الإفراط في تلف السلك.إلى جانب ذلك ، يتم استخدامه أيضًا للتحقق مما إذا كان طرف المسمار اللولبي يمكنه تحمل الضغط أثناء عملية الاستخدام العادي.
يمكن ضبط أوقات الاختبار مسبقًا قبل الاختبار ، ويتوقف الامتثال تلقائيًا مع الإنذار عند الوصول إلى أوقات الاختبار.
المعايير الفنية
| نموذج | HC9903A |
| معدل الاختبار | 10 ± 2 دورة في الدقيقة |
| قطر الدوران | 75 ملم |
| أوقات الاختبار | 0 9999 |
| الأوزان | 0.2،0.3 ، 0.4 ، 0.7 ، 0.9 ، 1.4 ، 2 ، 2.9 ، 4.5 ، 5.9 ، 6.8 ، 8.6 ، 9.5 ، 10.4 ، 14 ، 15 ، 16.8 ، 20 ، 22.7 كجم (أوزان متراكبة) |
| ارتفاع الاختبار | 250 ~ 500 ملم |
| قطر ثقب الطويق | 6.5 ~ 28.6 ملم ، 12 قطعة |
| المعايير | IEC60998-2-2 ، IEC60947-1 |
تنويه:
(1) هذا الجهاز مجهز بـ 18 شجيرة سلكية بحجم 9 ، قطر: 6.5 ملم ، 9.5 ملم ، 13 ملم ، 14.5 ملم ، 15.9 ملم ، 19.1 ملم ، 22.2 ملم ، 25.4 ملم و 28.6 ملم.
(2) نصف قطر دوران ثقب مركز المنضدة هو 38 مم ، يمكن للمستخدم اختيار شجيرة الأسلاك المناسبة وفقًا لمتطلبات الاختبار لعينة الاختبار.
(3) إذا لم يكن ثقب الأدغال كبيرًا بدرجة كافية ، فستحتاج إلى تجميع السلك في الفتحة ، ويمكن أن يحل محل شجيرة سلكية أكبر
(4) ارتفاع (H) انحراف ± 15 مم
الجدول 1: قائمة الأوزان
| لا. | كتلة الوزن (كجم) | كمية |
| 1 # | 0.2 مع خطاف | حاسب شخصي 1 |
| 2 # | 0.3 مع خطاف | حاسب شخصي 1 |
| 3 # | 0.4 مع خطاف | حاسب شخصي 1 |
| 4 # | 0.7 مع خطاف | حاسب شخصي 1 |
| 5 # | 0.7 من خلال الفتحة | 2 جهاز كمبيوتر |
| 6 # | 0.9 مع خطاف | حاسب شخصي 1 |
| 7 # | 0.9 من خلال الفتحة | 2 جهاز كمبيوتر |
| 8 # | 1.4 مع خطاف | حاسب شخصي 1 |
| 9 # | 2 مع خطاف | حاسب شخصي 1 |
| 10 # | 2 من خلال الفتحة | حاسب شخصي 1 |
| 11 # | 2.3 من خلال الفتحة | حاسب شخصي 1 |
| 12 # | 4.5 مع الخطاف | حاسب شخصي 1 |
| 13 # | 4.5 من خلال الفتحة | حاسب شخصي 1 |
| 14 # | 6.8 مع خطاف | حاسب شخصي 1 |
| 15# | 6.8 من خلال الفتحة | حاسب شخصي 1 |
| 16 # | 8 .2 مع خطاف | حاسب شخصي 1 |
الجدول 2: جدول توزيع الأوزان
| الكتلة المطلوبة (كلغ) | انتظام |
| 0.2 | 1 # |
| 0.3 | 2 # |
| 0.4 | 3 # |
| 0.7 | 4 # |
| 0.9 | 6 # |
| 1.4 | 8 # |
| 2 | 9 # |
| 2.9 | 9 # + 7 # |
| 4.5 | 12 # |
| 5.9 | 12 # 2 * 5 # |
| 8.6 | 14 # + 2 * 7 # |
| 9.5 | 9 # + 13 # + 11 # + 5 # |
| 10.4 | 12 # + 13 # + 2 * 5 # |
| 14 | 14 # + 13 # + 10 # + 5 # |
| 15 | 16 # + 15 # |
| 16.8 | 16 # + 13 # + 11 # + 2 * 7 # |
| 20 | 16 # + 15 # + 11 # + 10 # + 5 # |
| 22.7 | 16 # + 15 # + 13 # + 11 # + 7 # |
