تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | HC9914D | محطة: | 4 محطات عمل |
|---|---|---|---|
| قوة: | AC220V | مراقب: | تحكم PLC |
| السكتة الدماغية الخطوط الملاحية المنتظمة: | 0-100 مم ، مضبوط مسبقًا | استدارة الزاوية: | 0-360 درجة ، مضبوطة مسبقًا |
| تسليط الضوء: | IEC 60884 مقبس قابس التبديل,مقبس توصيل مفتاح PLC,مقبس توصيل 4 محطات |
||

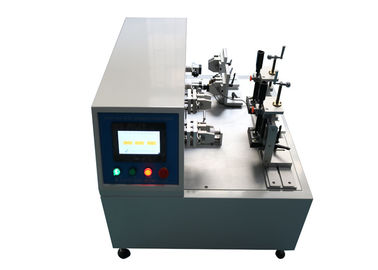

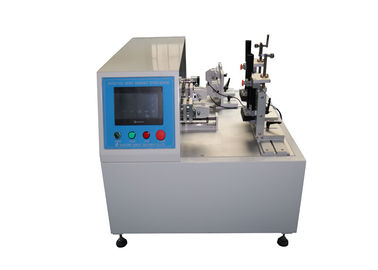

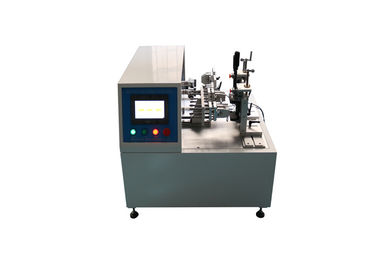

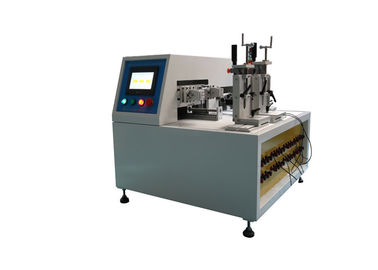

IEC60884 مفتاح التوصيل المقبس التشغيل العادي التحكم PLC 4 محطات اختبار الجهاز
مقدمة المنتج
تم تصميم آلة الاختبار وتصنيعها وفقًا لـ IEC60884-1 ، الفقرة 20 و 21 ، التين 16 ، IEC60669-1 وما إلى ذلك. إنها قابلة للتطبيق على قدرة كسر المفاتيح واختبار عمر التشغيل العادي للتركيبات الكهربائية الثابتة المنزلية وما شابهها ، وهي مناسبة أيضًا للقوابس و قدرة كسر المقابس واختبار عمر التشغيل العادي للمنزل والأغراض المماثلة.تحاكي معدات الاختبار المفاتيح ، والمقابس والمآخذ ، ودوران الصمامات لفترة طويلة ، وإجراءات الإدراج والسحب ، لتقييم ما إذا كانت المفاتيح ، والمقابس والمآخذ ، وملامسات الصمامات قادرة على تحمل الاستخدام العادي للضرر الميكانيكي وتلف الكلال الكهربائي ، وما إذا كانت نقاط الاتصال بها ظاهرة التصاق ، أو ظاهرة مغلقة أو غير متصلة على المدى الطويل ، لفحص ما إذا كانت عينات الاختبار بالية مفرطة أو لها عواقب ضارة أخرى.إنها معدات اختبار خاصة لاختبار التحمل الكهربائي للمفاتيح ومآخذ التوصيل.
يمكن لمعدات الاختبار إجراء اختبار التحمل لمفاتيح الأزرار والمفاتيح المتأرجحة والمقابس والمآخذ.بالاقتران مع بنك الحمل الخارجي (المقاوم ، الاستقرائي والسعة) يمكنه معالجة اختبار التحميل ، ولديه نظام تحكم مطابق.يرجى ملاحظة أن بنك التحميل الخارجي يجب أن يعده المستخدم.
آلة الاختبار مصنوعة من إطار من الألومنيوم ، ولوحة مانعة للتسرب من الفولاذ المقاوم للصدأ ، مدفوعة بمحرك سيرفو ولولب كروي ، مع شاشة لمس ملونة مقاس 7 بوصات ، ونظام التحكم Mitsubishi PLC ، وواجهة تشغيل إنسانية وشاشة رقمية قوية.يمكن ضبط أوقات الاختبار ووقت التوصيل الحالي وسرعة الاختبار وسكتة الاختبار مسبقًا.لديها وظيفة عرض التيار الكهربائي التي يمكن أن تظهر تيار التوصيل للعينة.تحتوي آلة الاختبار بأكملها على محطتي عمل ، ويمكن لكل محطة معالجة المفاتيح والمقابس والمآخذ الخطية بشكل متزامن.عندما يتم تشغيل أو إيقاف التشغيل بشكل مستمر بسبب الالتصاق أو الفشل ، فإنه سينبه ويسجل العدد المناسب من التجارب ، وينذر عندما تصل أوقات الاختبار إلى القيمة المحددة مسبقًا.ستتوقف آلة الاختبار تلقائيًا عند حدوث إنذار.
المعايير الفنية
| اسم المعلمات | بيانات المعلمة | ملاحظة |
| قوة | AC220V ، 50 هرتز | |
| محطة عمل |
2 محطات الخطوط الملاحية المنتظمة ؛ عدد 2 محطات دوارة. |
|
| واجهة العملية | 7 بوصة تعمل باللمس | |
| وضع محرك الأقراص | أجهزة السيارات | |
| نظام التحكم | ميتسوبيشي PLC | |
| أوقات الاختبار | 0 999999 مرة ، يمكن ضبطه مسبقًا | |
| وقت التوصيل | 0 ～ 999.9 ثانية ، يمكن ضبطها مسبقًا | |
| فترة إستراحة | 0 ～ 999.9 ثانية ، يمكن ضبطها مسبقًا | |
| اختبار السكتة الدماغية | خطي: 0 ~ 100 مم ، قابل للتعديل | |
| سرعة الاختبار |
15 مرة في الدقيقة 7.5 مرات في الدقيقة 30 مرة في الدقيقة |
|
| بيئة الاختبار |
الضغط الجوي 80 ~ 106kpa ؛ درجة الحرارة المحيطة 5 ~ 40 ℃ ؛الرطوبة النسبية (20 ~ 90)٪ RH ؛مكان الاستخدام: لا اهتزاز عنيف ، لا اهتزاز ، لا تداخل كهرومغناطيسي ، لا غبار ، لا غاز متفجر أو تآكل ، تبديد جيد للحرارة |
|
| أبعاد | L * W * H = 1300 مم × 800 مم × 600 مم | |
| وزن | 180 كلغ |
احتياطات
1. يجب على المشغلين قراءة التعليمات بعناية قبل استخدام هذا الجهاز ، وفهم استخدام السلامة الكهربائية ، واتخاذ احتياطات السلامة المقابلة ؛تابع الاختبار قبل التأكد من عدم وجود مشكلة خفية تتعلق بالسلامة.
2. الجهد هو 1.1 مرة من الجهد المقنن للعينة ، والتيار الكهربائي 1.25 مرة من التيار المقنن للعينة.يرجى اختيار قيم الجهد والتيار وفقًا لمتطلبات المعايير ذات الصلة ، وإلا ستتلف عينات الاختبار وتتسبب في حوادث السلامة الشخصية.
3. يجب أن تتكيف أسلاك عينات الاختبار المتصلة بالحمل مع التيار المقنن المسموح به لعينات الاختبار.
4. بعد الضغط على زر التوقف في حالة الطوارئ ، يجب إعادة ضبطه عن طريق التواء يمينًا للزر ، ثم الضغط على "إعادة الضبط" ، وإذا لم يكن الأمر كذلك ، فلن تعمل معدات الاختبار أو تعمل بشكل خاطئ.
5. عند فشل الجهاز ، يرجى فصل الطاقة ثم إعادة التشغيل.
6. عند اختبار حمل العملية ، يجب اتباع التعليمات بدقة لتوصيل الدائرة ، وكذلك الانتباه إلى السلامة.
7. كل تركيبات ومشابك تتطلب التشحيم والصيانة بشكل منتظم.
