| دورة الاختبار: | 192 دورة | اختبار الحالي: | التيار المتردد 1-99.9A |
|---|---|---|---|
| نطاق انخفاض الجهد: | 0-199.9 ميللي فولت | مزود الطاقة: | قابل للتخصيص |
| تسليط الضوء: | IEC 60884-1 جهاز اختبار الإجهاد,192 دورة جهاز اختبار الإجهاد |
||

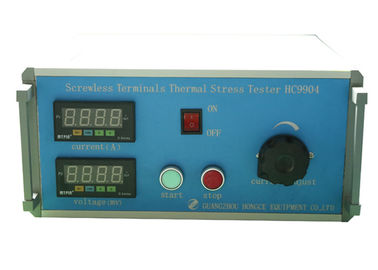

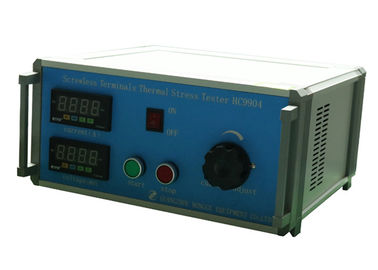

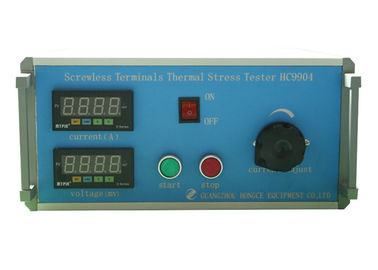

IEC60884-1 جهاز اختبار الإجهاد الكهربائي والحراري للمحطات بدون براغي لضبط تيار الحمل
اساسي:
IEC 60884-1 "المقابس والمآخذ للأغراض المنزلية والأغراض المماثلة - الجزء 1: المتطلبات العامة" بند 12.3.11.
يتم التحقق من المطابقة من خلال الاختبارات التالية أ) و ب) ، والتي يتم إجراؤها على خمسة أطراف غير لولبية لمنافذ مقابس لم يتم استخدامها في أي اختبار آخر.
يتم إجراء كلا الاختبارين باستخدام موصلات نحاسية جديدة.
أ) يتم إجراء الاختبار بتحميل المحطات غير اللولبية لمدة ساعة واحدة بتيار متناوب كما هو محدد في الجدول 10 وربط موصلات صلبة صلبة بطول متر واحد لها مساحة المقطع العرضي الاسمية كما هو محدد في نفس الجدول.
يتم إجراء الاختبار على كل وحدة لقط.
الجدول 10 - اختبار التيار للتحقق من الضغوط الكهربائية والحرارية في الاستخدام العادي للأطراف غير اللولبية
|
التصنيف الحالي أ |
اختبار الحالي أ |
منطقة المقطع العرضي الاسمي من الموصل مم2 |
| 10 | 15.7 | 1.5 |
| 16 | 22 | 2.5 |
أثناء الاختبار ، لا يتم تمرير التيار عبر منفذ المقبس ، ولكن فقط من خلال الأطراف.
مباشرة بعد هذه الفترة ، يتم قياس انخفاض الجهد عبر كل طرف بدون براغي بتدفق التيار المقنن.
يجب ألا يتجاوز انخفاض الجهد بأي حال من الأحوال 15 مللي فولت.
يتم إجراء القياسات عبر كل طرف بدون براغي وبالقرب من مكان التلامس قدر الإمكان.
إذا تعذر الوصول إلى الوصلة الخلفية للجهاز ، فقد يتم إعداد العينات بشكل مناسب من قبل الشركة المصنعة ؛يجب الحرص على عدم التأثير على سلوك المحطات.
يجب توخي الحذر لضمان عدم تحريك الموصلات وأجهزة القياس بشكل ملحوظ خلال فترة الاختبار ، بما في ذلك القياسات.
ب) يتم اختبار المحطات غير اللولبية التي خضعت بالفعل لتقدير انخفاض الجهد المحدد في الاختبار السابق أ) على النحو التالي.
أثناء الاختبار ، يتم تمرير تيار يساوي قيمة الاختبار الحالية الواردة في الجدول 10.
يجب عدم تحريك ترتيب الاختبار بالكامل ، بما في ذلك الموصلات ، حتى يتم الانتهاء من قياسات انخفاض الجهد.
تخضع المحطات إلى 192 دورة درجة حرارة ، مدة كل دورة حوالي ساعة واحدة ويتم تنفيذها على النحو التالي:
- التدفقات الحالية لحوالي 30 دقيقة ؛
- لفترة أخرى تبلغ حوالي 30 دقيقة لا يوجد تدفقات حالية.
يتم تحديد انخفاض الجهد في كل طرف بدون براغي كما هو موصوف لاختبار أ) بعد كل 24 دورة درجة حرارة وبعد اكتمال 192 دورة درجة حرارة.
يجب ألا يتجاوز انخفاض الجهد بأي حال من الأحوال 22.5 مللي فولت أو ضعف القيمة المقاسة بعد الدورة الرابعة والعشرين ، أيهما أصغر.
بعد هذا الاختبار ، يجب أن يُظهر الفحص بالرؤية العادية أو المصححة بدون تكبير إضافي أي تغييرات تضعف بشكل واضح الاستخدام الإضافي مثل التشققات أو التشوهات أو ما شابه ذلك.
بالإضافة إلى ذلك ، يتم تكرار اختبار القوة الميكانيكية وفقًا لـ 12.3.10 ويجب أن تتحمل جميع العينات هذا الاختبار.
تطبيق:
يتم استخدامه لاختبار يجب أن تتحمل الأطراف غير اللولبية الضغوط الكهربائية والحرارية التي تحدث في الاستخدام العادي.
عينة الاختبار:
محطات بدون براغي
العوامل:
| اسم المعلمات | بيانات المعلمة |
| توريد المدخلات | AC120V ± 10٪ ، 60 هرتز (قابل للتخصيص) |
| دورات الاختبار | 192 دورة ، تدفق التيار لمدة 30 دقيقة ، لا يوجد تدفق للتيار لمدة 30 دقيقة |
| اختبار الحالي | تيار متردد 1 ~ 99.9 أمبير ± (3٪ ± 1 أمبير) |
| قياس انخفاض الجهد | 0 ~ 199.9 ± (3٪ ± 1mv) |
