| مكان المنشأ: | China |
| اسم العلامة التجارية: | HongCe |
| إصدار الشهادات: | Calibration certificate(cost additional) |
| رقم الموديل: | HC9916 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | الخشب الرقائقي |
| وقت التسليم: | 20 days |
| شروط الدفع: | L/C, T/T |
| القدرة على العرض: | 30 مجموعة شهريا |
| اختبار المكونات: | حسب الطلب | اختبار المكونات: | معدن صلب |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| تسليط الضوء: | اختبار مأخذ كهربائي,اختبار مأخذ |
||

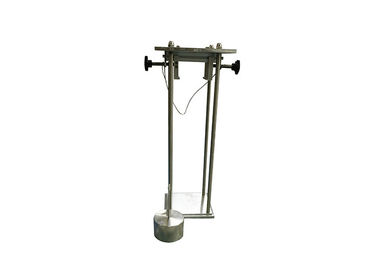

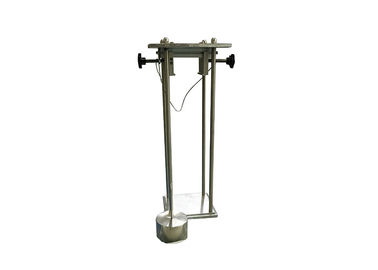

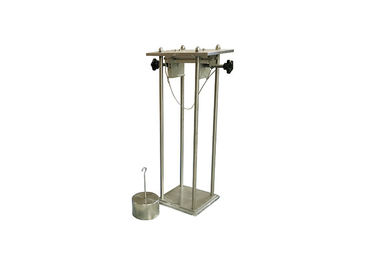

اختبار مقبس التوصيل لقوة التحقق اللازمة لسحب القابس للتشغيل اليدوي IEC60884-1 Figure18
اساسي:
IEC 60884-1 "المقابس ومآخذ التوصيل للأغراض المنزلية والأغراض المماثلة - الجزء 1: بند المتطلبات العامة" 22.1
تطبيق:
يتم استخدامه لاختبار ما إذا كانت القوة القصوى لسحب القابس من المقبس والقوة الدنيا لسحب دبوس القابس الفردي من بوش القابس تقع في نطاق المعيار المطلوب. نظام التثبيت سهل التشغيل.
عينة الاختبار:
المميزات:

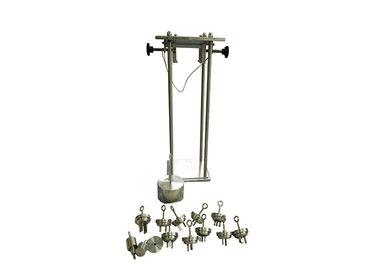

تدور اللوحة العلوية من الوضع الأفقي إلى الاتجاه الرأسي ويمكن تدوير أداة التثبيت في اللوحة العلوية. تسمح هذه الميزات بإعداد الجهاز في العديد من التكوينات المختلفة لتلبية المتطلبات القياسية المختلفة. يتم توفير المقابس والأوزان القياسية لإجراء الاختبار على المقابس التي تصل تصنيفها إلى 16 أمبير.
تُباع مقاييس الدبوس والأوزان المناسبة لاختبار الحد الأدنى لقوة السحب بشكل منفصل. يجب تحديد البعد المطلوب لمقياس الدبوس من قبل العميل.
اختبار سدادات مصنوعة من الفولاذ المقسى مع خشونة لا تتجاوز 0.8 مم.
محاور اللوحة العلوية من الأفقي إلى الرأسي.
المعلمات:
| اختبار المكونات | مصنوعة من الفولاذ المقسى ، يجب أن يتم تصنيع سدادات الاختبار والدبابيس وفقًا لمتطلبات القابس والمقبس الخاصة بدولة معينة. |
| الأوزان | مجموعة واحدة. يمكن تحقيق التراكب 100N ، القوة المطبقة بالوزن الإضافي لقوة اختبار 1/10 |
| طريقة التشغيل | يدويًا |
قوة السحب القصوى والدنيا للمقابس ومآخذ التوصيل:
| القيمة المقننة | عدد الاقطاب | سحب القوة (N) | ||
| مقياس قياس أقصى دبوس دبوس متعدد | مقياس قياس الحد الأدنى من دبوس المكونات واحد | مقياس قياس أقصى دبوس دبوس واحد | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| A 10 أ ～ 16 أ | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| أكثر من 3 | 70 | |||
| ＞ 16 أ ～ 32 أ | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| أكثر من 3 | 100 | |||
طريقة اختبار:
قبل الاستخدام الأول ، يجب أن يكون المستخدم على دراية بالمعايير ذات الصلة لاستخدام جهاز الاختبار بشكل أكثر فاعلية وسلاسة وإكمال الاختبار.
1. التحقق من قوة الانسحاب القصوى
أ) يتم تثبيت مخرج المقبس على لوحة التركيب A لجهاز كما هو موضح في الشكل 18 ، بحيث تكون محاور جهات اتصال المقبس رأسية وفتحات الدخول لدبابيس القابس لأسفل. قم بتوصيل قابس الاختبار بأقصى حجم للدبابيس وسحبه من مأخذ التوصيل عشر مرات.
ب) يتم إدخال قابس الاختبار في المقبس ، وتعليق الوزن على قابس الاختبار.
2. التحقق من الحد الأدنى من قوة الانسحاب
أ) حدد مقياس دبوس الاختبار: يجب تحديد دبوس التوصيل الأدنى المناسب.
ب) استخدم عامل إزالة الشحوم لمسح شحم القابس. مثل: ثلاثي كلورو إيثيلين أو إيثر بترولي (يلزم اتخاذ تدابير وقائية ضرورية).
ج) يتم تثبيت منفذ المقبس بالجهاز الموضح في الشكل 18. يتم إدخال مقياس دبوس الاختبار برفق في جلبة الإدخال ، وجعل محاور جهات الاتصال بالمقبس رأسية وفتحات الدخول لدبابيس وجه القابس لأسفل .
3. تقييم التأهيل
1. تطبيق أقصى قوة سحب: يتم فصل القابس عن المقبس ، واعتبره مؤهلاً.
2. تطبيق الحد الأدنى لقوة السحب: يجب ألا يسقط المقياس من مجموعة التلامس في غضون 30 ثانية ، ثم يتم اعتباره مؤهلاً.
