| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HongCe |
| إصدار الشهادات: | Calibration certificate(cost additional) |
| رقم الموديل: | HC9903 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 30 مجموعة لكلّ شهر |
| الأوزان: | 0.3，0.4, 0.7, 0.9, 1.4kg | اختبار الارتفاع: | 260, 280, 300, 320mm |
|---|---|---|---|
| Diameter of ferrule hole: | 6.5, 9.5, 13, 14.5mm | اختبرت وقت: | 0～9999 |
| قطر gyration: | 75mm | اختبرت معدل: | 10±2 RPM |
| تسليط الضوء: | اختبار iec,معدات اختبار المختبر |
||

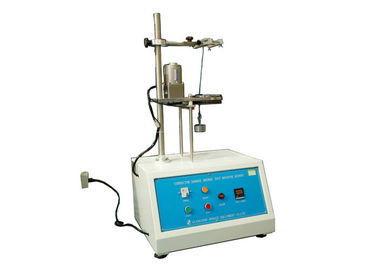

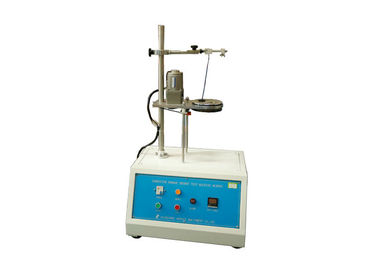

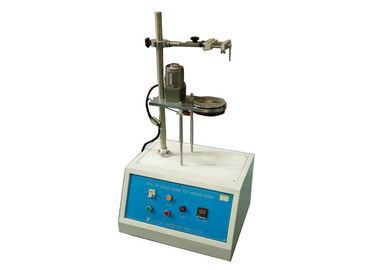

10 ± 2 RPM معدل اختبار IEC60884 الشكل 11 جهاز اختبار للتحقق من تلف محطة الموصلات
قياسي :
IEC 60884-1 "المقابس ومآخذ التوصيل للأغراض المنزلية والأغراض المماثلة - الجزء 1: بند المتطلبات العامة" 12.2.2 ، 12.3.10 والشكل 11
تطبيق:
يتم استخدامه للتحقق مما إذا كانت المحطات ذات الأطراف اللولبية والأطراف اللولبية يمكنها تحمل قوة الآلية تحت التشغيل العادي. تستخدم بشكل رئيسي للحكم على ما إذا كان تصميم وهيكل محطات التثبيت اللولبية يلبي متطلبات تثبيت الموصلات دون ضرر مفرط.
عينة الاختبار:
محطات المسمار ومحطات المسمار
المعلمات:
| نموذج | HC9903 |
| معدل الاختبار | 10 ± 2 دورة في الدقيقة |
| قطر الالتفاف | 75 ملم |
| أوقات الاختبار | 0 ～ 9999 |
| الأوزان | 0.3 ، 0.4 ، 0.7 ، 0.9 ، 1.4 كجم |
| ارتفاع الاختبار | 260 ، 280 ، 300 ، 320 مم |
| قطر ثقب الطويق | 6.5 ، 9.5 ، 13 ، 14.5 مم |
| المعايير | I EC60884-1 ، IEC60669-1 |
اختبار عادي
1. تعديل المقياس: قم بإلغاء قفل الجوز الثابت لموضع المقياس ، اضبط التركيب على الارتفاع المطلوب للاختبار وقم بإصلاحه.
2. تعديل المركز: استخدم المطرقة السلكية للعثور على مركز القرص الدوار. هنا نحتاج إلى أن يتوافق مع شكل العينة ، بحيث يكون الطرف البارز للعينة محاذاة.
3. عينة التثبيت.
3.1. يتم توصيل أطراف التوصيل بالأسلاك المقابلة ، وتثبيت وإصلاح التركيبات بعد التثبيت.
3.2. السلك يصل إلى البطانة المقابلة وتثبيت ثقل الموازنة المقابل.
3.3. جدول مقارنة الوزن والطول والجلبة على النحو التالي:
| مساحة الموصل المستعرضة الاسمية (مم²) | قطر فتحة الجلبة (مم) | الارتفاع (مم) | كتلة الموصل (كجم) |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| |||
4. خطوات الاختبار العادية:
4.1. الضبط المسبق 【وقت الاختبار】 وفقًا للمتطلبات القياسية ، اضغط على <لتحديد وقت الضبط المسبق ، ثم اضغط على ▲ لأعلى أو ▼ لأسفل لتحديد القيمة المطلوبة ، ثم اضغط على [SET] للتأكيد ، تنسيق عرض الوقت هو 99 ساعة 59 دقيقة 59 ثانية. (في كل مرة يتم تغيير وقت الاختبار ، يجب الضغط على زر إعادة الضبط لإزالة وقت الاختبار الذي تم ضبطه من قبل.)
4.2. اضغط على زر 【Start starts ، يبدأ الجهاز في العمل ، وتدور صينية الدوران بمعدل 10r / min ، بعد الوصول إلى 【Test Time】 ، والتوقف التلقائي للاختبار ومع مطالبة الصوت.
4.3. اضغط على زر إعادة الضبط الأصفر لإزالة موجه الصوت. بعد اكتمال الاختبار ، يجب سحب مفتاح قاطع الدائرة لأسفل وقطع التيار الكهربائي.
4.4. الخلاصة: أثناء الاختبار ، يجب ألا ينزلق الموصل من وحدة التثبيت أو ينكسر بالقرب من وحدة التثبيت ، ولا يتلف الموصل بطريقة تجعله غير صالح للاستخدام مرة أخرى.
