1000mm 0.33m/s Flexible Cable Testing Equipment IEC60245-1
No input file specified.
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HongCe
إصدار الشهادات: Calibration Certificate(cost additional)
رقم الموديل: HDX1302
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiatable
تفاصيل التغليف: تصدير التعبئة القياسية
وقت التسليم: 15 يوم
شروط الدفع: T / T ، باي بال
القدرة على العرض: 10 مجموعات شهريا
اتصل
مفصلة وصف المنتج
اساسي: IEC60245-2 البند 3.1 الشكل 1 الحمل الحالي: 0.5-25A
تحميل الجهد: 0-400 فولت سرعة الاختبار: 0.33 م / ث
تسليط الضوء:

الشكل 1 الشكل 1. معدات اختبار الكابلات

,

معدات اختبار الكابلات 1000 مم

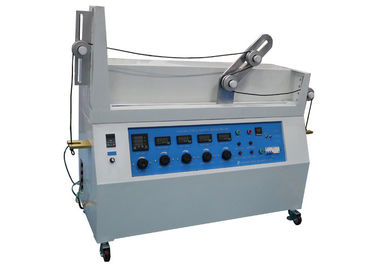

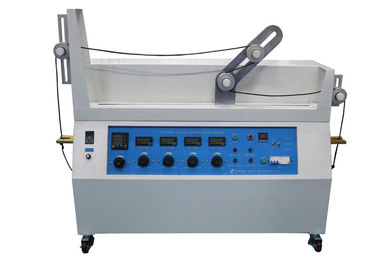

0.33m / s معدات اختبار الكابلات IEC60245-1 الشكل 1 اختبار الثناء للكابلات المرنة مسافة اختبار 1000 مم





اساسي:

IEC60245-1 الكابلات المعزولة بالمطاط - الفولتية المقننة حتى 450/750 الجزء الأول: المتطلبات العامة البند 5.6.3.1 ، IEC60245-2 الكابلات المعزولة بالمطاط - الفولتية المقننة حتى 450/750 الجزء الثاني: اختبار بند الطرق 3.1 الشكل 1 ، البند IEC60065-1 16.3 ب)



الوصف القياسي:

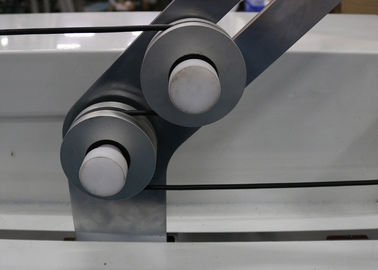

يتم إجراء هذا الاختبار عن طريق الجهاز الموضح في الشكل 1. يتكون هذا الجهاز من حامل C ، ونظام قيادة للحامل وأربعة بكرات لكل عينة من الكابلات المراد اختبارها.يدعم الناقل C بكرتين A و B ، والتي لها نفس القطر.قد تكون البكرتان الثابتتان ، على طرفي الجهاز ، بقطر مختلف عن البكرتين A و B ، ولكن يجب ترتيب جميع البكرات الأربعة بحيث تكون العينة أفقية بينهما.يقوم الناقل بعمل دورات (حركات أمامية وخلفية) على مسافة 1 م بسرعة ثابتة تقريبًا تبلغ 0،33 م / ث بين كل انعكاس لاتجاه الحركة.



تصنع البكرات من معدن ولها أخدود على شكل نصف دائري للكابلات الدائرية وأخدود مسطح للكابلات المسطحة.يتم تثبيت المشابك المقيدة D بحيث يتم تطبيق السحب دائمًا بالوزن الذي يتحرك منه الناقل.يجب أن تكون المسافة من مشبك تثبيت واحد إلى دعمه ، بينما يرتكز المشبك الآخر على دعمه ، بحد أقصى 5 سم.

يجب أن يكون نظام القيادة بحيث يتحرك الناقل بسلاسة وبدون اهتزازات عندما ينعكس من اتجاه إلى آخر.



المعلمات:

مزود الطاقة 220 فولت / 50 هرتز
الحمل الحالي 0.5-25A ، قابل للتعديل
تحميل الجهد خط إلى خط الجهد 10-400V قابل للتعديل
سرعة الاختبار 0.33 م / ث
اختبار المسافة 1000 ± 20 مم
النوى المناسبة 2-18
منطقة مستعرضة اسمية 0.2-4 مم2
قطر البكرات 60 ، 80 ، 120 ، 160 ، 200 مم
اختبار الأوزان 2 * 0.5 كجم مع خطاف ، 2 * 0.5 كجم مع فتحة ، 6 * 1 كجم مع فتحة ، 2 * 6 كجم مع خطاف



تطبيق:

يتم استخدامه لفحص القوة الميكانيكية للكابلات المرنة المكتملة.لا ينطبق هذا الاختبار على الكابلات المرنة ذات النوى ذات المساحة المستعرضة الاسمية الأكبر من 4 مم2 ، ولا كابلات تحتوي على أكثر من 18 قلبًا موضوعة في أكثر من طبقتين متحدة المركز.



خاصية:

يمكن لجهاز الاختبار تلبية متطلبات الاختبار القياسية للمعايير المحلية والدولية ، ويمكن استخدامه على نطاق واسع.إنه يحتوي على عداد رقمي دقيق ، وبالتالي ، يمكنه قياس جهد التيار الأصغر أو الأكبر بدقة.طريقة تغيير البكرات بسيطة ومريحة.تعتمد معدات الاختبار على آلية محرك السلسلة ، والأداء مستقر والضوضاء نادرة.
