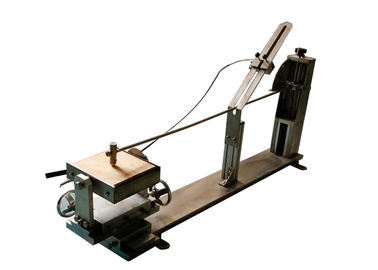

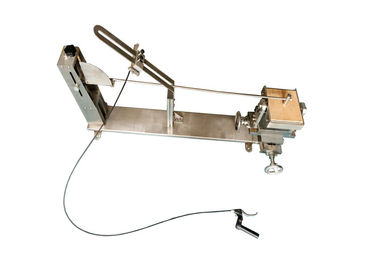

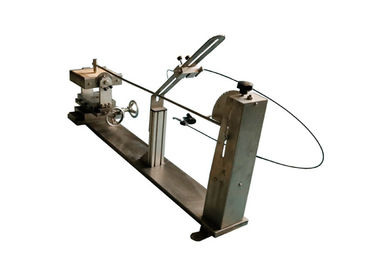

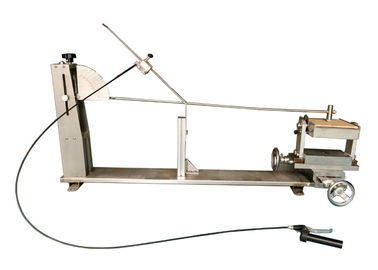

9mm أنابيب الصلب الإصدار اليدوي 1000mm آلة اختبار تأثير

9mm أنابيب الصلب الإصدار اليدوي 1000mm آلة اختبار تأثير

9mm أنابيب الصلب الإصدار اليدوي 1000mm آلة اختبار تأثير
9mm Steel Tube Manual Release 1000mm Impact Testing Machine
9mm أنابيب الصلب الإصدار اليدوي 1000mm آلة اختبار تأثير
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HongCe
إصدار الشهادات: calibration certificate
رقم الموديل: HC9921
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiatable
تفاصيل التغليف: الخشب الرقائقي
وقت التسليم: 25 يوما
شروط الدفع: T / T.
القدرة على العرض: 10 مجموعة / شهر
اتصل
مفصلة وصف المنتج
طول البندول: 1000 مم عنصر ملفت للنظر: 200 جرام
شريحة متزايدة: 10 ± 1 كجم قطر البندول: 9 مم
تسليط الضوء:

معدات اختبار التأثير

,

آلة اختبار تأثير البندول

آلة اختبار الصدم مطرقة البندول منخفضة الطاقة جهاز اختبار 9 ملم أنابيب الصلب الإصدار اليدوي 1000 مم البندول



اساسي:

IEC60068-2-75 Environmental testing –Part 2: Tests – Test Eh: Hammer tests clause 5 Test Eha: Pendulum hammer; IEC60068-2-75 الاختبار البيئي - الجزء 2: الاختبارات - اختبار Eh: Hammer اختبارات البند 5 اختبار Eha: مطرقة البندول ؛ IEC 60884-1 'Plugs and socket-outlets for household and similar purposes – Part 1: General requirements' clause 24.1, figure 22-26 IEC 60884-1 "المقابس ومآخذ التوصيل للأغراض المنزلية والأغراض المماثلة - الجزء الأول: بند المتطلبات العامة 24.1 ، الشكل 22-26



الوصف القياسي:

The test apparatus consists basically of a pendulum rotating at its upper end in such a way as to be kept in a vertical plane. يتكون جهاز الاختبار بشكل أساسي من بندول يدور في نهايته العليا بحيث يتم الاحتفاظ به في مستوى رأسي. The axis of the pivot is at 1 000 mm above the measuring point. يكون محور المحور عند 1000 مم فوق نقطة القياس. The pendulum is composed of a nominally rigid arm and of a striking element complying with the requirements of table 1 . يتكون البندول من ذراع صلب اسميًا وعنصر مذهل يمتثل لمتطلبات الجدول 1.

For testing heavy, voluminous or difficult to handle specimens, a portable pendulum may be used. لاختبار العينات الثقيلة أو الضخمة أو التي يصعب التعامل معها ، يمكن استخدام بندول محمول. It shall comply with the above description but its pivot may be fixed directly on the specimen or on a movable structure. يجب أن تتوافق مع الوصف أعلاه ، ولكن قد يتم تثبيت محورها مباشرة على العينة أو على هيكل متحرك. In this case, it shall be ensured that, before the tests, the axis of the pendulum is horizontal, that its fixing is sufficiently rigid, and that the impact point is in the vertical plane passing through the axis. في هذه الحالة ، يجب التأكد من أن محور البندول ، قبل الاختبارات ، يكون أفقيًا ، وأن تثبيته يكون صلبًا بما فيه الكفاية ، وأن تكون نقطة التأثير في المستوى الرأسي الذي يمر عبر المحور.

في جميع الحالات ، عندما يتم تحرير البندول ، يُسمح له بالسقوط فقط تحت تأثير قوة الجاذبية.



أجهزة اختبار الشدة التي لا تزيد عن 1 ياء

The striking element comprises a steel body with a polyamide insert having a hemispherical face. يتكون العنصر المذهل من جسم فولاذي مع إدخال بولي أميد له وجه نصف كروي. Its combined mass is 200 g (1 50 g) ± 1 g so that the equivalent mass complies with Table 1 . تبلغ كتلته المجمعة 200 جم (150 جم) ± 1 جم حتى تتوافق الكتلة المكافئة مع الجدول 1. Annex D gives an example of a test apparatus. يقدم الملحق د مثالاً على جهاز اختبار.



Figure D.1 shows an example of a pendulum hammer test apparatus for energies not exceeding 1 J. The striking element complies with 5.2.2 and Figure D.2. يوضح الشكل D.1 مثالًا على جهاز اختبار مطرقة البندول للطاقات التي لا تتجاوز 1 J. يتوافق العنصر المذهل مع 5.2.2 والشكل D.2. The arm is a steel tube with an external diameter of 9 mm (nominal), and a wall thickness of 0,5 mm (nominal). الذراع عبارة عن أنبوب فولاذي بقطر خارجي 9 مم (اسمي) وسمك جدار 0.5 مم (اسمي).

The specimens are mounted on a sheet of plywood 8 mm thick and 1 75 mm square, preferably according to ISO 1 098, secured at its top and bottom edges to a rigid bracket, which is part of the mounting fixture, as shown as an example in Figure D.3. يتم تركيب العينات على لوح من الخشب الرقائقي بسماكة 8 مم و 1 75 مم مربع ، ويفضل أن يكون ذلك وفقًا لمعيار ISO 0998 ، مثبتًا في حافتيه العلوية والسفلية على قوس صلب ، وهو جزء من تركيبات التركيب ، كما هو موضح كمثال في الشكل د .3. The mounting fixture has a mass of 1 0 kg ± 1 kg and is mounted on a rigid frame by means of pivots. تبلغ كتلة أداة التركيب 1 0 كجم ± 1 كجم ويتم تركيبها على إطار صلب عن طريق المحاور. The frame is itself fixed to a solid wall. تم إصلاح الإطار نفسه على جدار صلب.

تصميم التركيب بحيث

أ) يمكن وضع العينة بحيث تقع نقطة التأثير في المستوى الرأسي من خلال محور محور البندول ،

ب) يمكن تحريك العينة أفقياً وتحويلها حول محور عمودي على سطح الخشب الرقائقي ،

ج) يمكن تشغيل الخشب الرقائقي حول محور عمودي.

The specimens are mounted on the plywood as in normal service. يتم تثبيت العينات على الخشب الرقائقي كما هو الحال في الخدمة العادية. Where it is not possible to mount the specimen directly on the plywood, a suitable adapter should be prescribed by the relevant specification. عندما لا يكون من الممكن تركيب العينة مباشرة على الخشب الرقائقي ، يجب تحديد محول مناسب بالمواصفات ذات الصلة. An example of an adapter for flush-type switches is shown in Figure D.4, and an example of an adapter for lamp holders is shown in Figure D.5. يتم عرض مثال لمحول لمفاتيح التبديل من النوع Flush في الشكل D.4 ، ومثال لمحول لأصحاب المصابيح في الشكل D.5.





تطبيق:

هذا الجهاز مناسب لاختبار القوة الميكانيكية للمقابس ومآخذ التوصيل ، وصناديق التركيب من النوع السطحي ، والغدد اللولبية ، وأغطية الغدة ، والتبديل وغيرها من الملحقات الكهربائية للأغراض المنزلية والأغراض المماثلة.



عينة الاختبار:

المقابس ومآخذ التوصيل ، وصناديق التركيب من النوع السطحي ، والغدد اللولبية ، وأغطية الغدة ، والمفتاح ، والملحقات الكهربائية الأخرى.



خاصية:

The mounting bracket can be moved up and down, left and right moving, and the impact angle can be adjusted. يمكن تحريك حامل التركيب لأعلى ولأسفل ، ولتحريك اليسار واليمين ، ويمكن تعديل زاوية التصادم. The device is a low energy pendulum impact device for 2J and below. الجهاز عبارة عن جهاز تأثير بندول منخفض الطاقة من أجل 2J وأدناه.



المعلمات:

1. Pendulum: Length: 1000mm; 1. البندول: الطول: 1000 مم ؛ external diameter: 9mm; القطر الخارجي: 9 مم ؛ steel pipe wall thickness: 0.5mm; سمك جدار الأنابيب الفولاذية: 0.5 مم ؛ material: steel; المواد: الفولاذ ؛ weight: 100±1g الوزن: 100 ± 1 جرام

2. Mounting bracket: weight: 10±1 kg; 2. شريحة متزايدة: الوزن: 10 ± 1 كجم ؛ it is well-set and the Horizontal direction and the vertical direction can be adjusted. يتم ضبطها بشكل جيد ويمكن تعديل الاتجاه الأفقي والاتجاه الرأسي. The whole bracket can be rotated 90°through the rotation axis. يمكن تدوير القوس بأكمله 90 درجة من خلال محور الدوران.

3. عنصر الضرب: 150 جم ، كتلة مكافئة 200 جم. (200 جرام عنصر مدهش للخيار).

4. ارتفاع طاولة السقوط



الطاقة / ي 0.14 0.2 (0.3) 0.35 (0.4) 0.5 0.7 1 2 5 10 20 50
الكتلة المكافئة / كجم 0.25 (0.2) 0.25 (0.2) 0.25 (0.2) (0.2) 0.25 0.25 0 .25 0.5 1.7 5 5 10
ارتفاع السقوط ± 1٪ مم 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500

ملاحظات:

  1. انظر الملاحظة في IEC 60068-2-75 3.2.2
  2. في هذا الجزء ، يتم حساب الطاقة (J) بأخذ التسارع القياسي بسبب جاذبية الأرض (g) ، تقريبًا إلى أقرب عدد صحيح ، وهو 10m / s².
