مفصلة وصف المنتج
محطات الاختبار: 6 محطات أوقات الثناء: 1-999999 (قابل للتعديل).
معدل الثناء: 10 ~ 60 دورة في الدقيقة (قابل للتعديل) الأوزان: 10N / 20N * 6
تسليط الضوء:

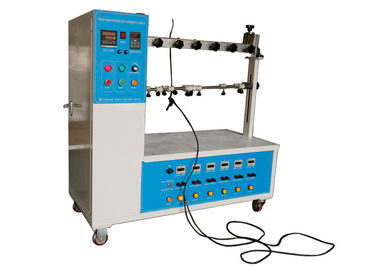

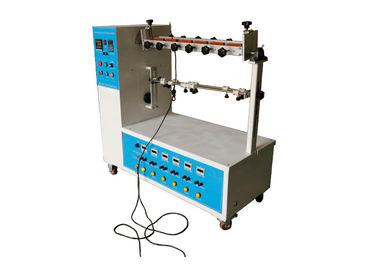

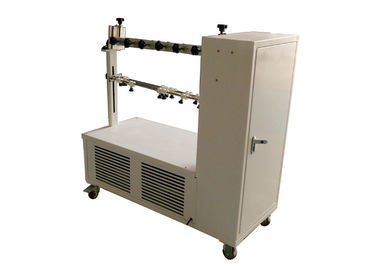

شكل 21 جهاز اختبار المرونة

,

6 محطات جهاز اختبار المرونة

IEC 60884-1 الشكل 21 جهاز اختبار مرونة سلك التوصيل مع 6 أزرار تحكم



معيار:

IEC 60884-1 "المقابس والمآخذ للأغراض المنزلية والأغراض المماثلة - الجزء 1: المتطلبات العامة" بند 23.4 ، الشكل 21



الوصف القياسي:

يجب تصميم المقابس غير القابلة لإعادة الاستخدام ومنافذ المقابس المحمولة غير القابلة لإعادة الاستخدام بطريقة تحمي الكابل المرن من الانحناء المفرط عند دخوله إلى الملحق.



يجب أن تكون الواقيات المقدمة لهذا الغرض من مادة عازلة ويجب تثبيتها بطريقة موثوقة.



يتم التحقق من المطابقة عن طريق الفحص وباختبار الثني الذي يتم إجراؤه بواسطة جهاز كما هو موضح في الشكل 21.



يتم إجراء الاختبار على عينات جديدة.

يتم تثبيت العينة على العضو المتذبذب للجهاز بحيث يكون محور الكبل المرن ، حيث يدخل العينة ، عموديًا ويمر عبر محور التذبذب ، عندما يكون في منتصف مساره.



يتم تثبيت العينات ذات الحبال المسطحة بحيث يكون المحور الرئيسي للقسم موازٍ لمحور التذبذب.



يجب تثبيت الملحق بجهاز الاختبار بالطريقة التالية:

- المقابس: بواسطة المسامير.

- مقابس محمولة: على مسافة 4 مم إلى 5 مم في اتجاه الكابل المرن ، من واجهة التعشيق ؛يجب إدخال سدادة اختبار ذات أبعاد قصوى في المقبس المحمول أثناء الاختبار.



يتم وضع الملحق ، من خلال تغيير المسافة بين جزء التثبيت للعضو المتذبذب ومحور التذبذب ، بحيث يقوم الكبل المرن بعمل الحد الأدنى من الحركة الجانبية عندما يتم تحريك العضو المتأرجح لجهاز الاختبار خلال حركته الكاملة.



يتم تحميل الكبل المرن بكتلة بحيث تكون القوة المطبقة

- 20 نيوتن للملحقات ذات الكابلات المرنة التي تزيد مساحة مقطعها الاسمية عن 0.75 مم 2 ؛

- 10 نيوتن للإكسسوارات الأخرى.



يتم تمرير تيار يساوي التيار المقنن للملحق أو التيار التالي ، أيهما أقل ، عبر الموصلات:

- 16 أ للملحقات ذات الكابلات المرنة التي يزيد حجم مقطعها الاسمي عن 0.75 مم2؛

- 10 أ للملحقات ذات الكابلات المرنة بمساحة مقطع عرضي اسمية 0.75 مم2 ؛

- 2.5 أ للملحقات ذات الكابلات المرنة التي تقل مساحة مقطعها الاسمي عن 0.75 مم2 .



الجهد بين الموصلات يساوي الجهد المقنن للعينة.



يتم تحريك العضو المتأرجح بزاوية 90 درجة (45 درجة على جانبي العمود الرأسي) ، ويكون عدد الانثناءات 10000 ومعدل الانثناء 60 / دقيقة.



يتم تدوير العينات ذات الكابلات المرنة ذات المقطع الدائري بزاوية 90 درجة في العضو المتأرجح بعد 5000 ثني ؛العينات ذات الكابلات المرنة المسطحة تنحني فقط في اتجاه عمودي على المستوى الذي يحتوي على محاور الموصلات.



أثناء اختبار الثني ، يجب أن يكون هناك

- عدم انقطاع التيار ،

- لا يوجد ماس كهربائى بين الموصلات.



بعد الاختبار ، يجب ألا ينفصل الواقي ، إن وجد ، عن الجسم ويجب ألا يظهر عزل الكابل المرن أي علامة على التآكل أو التآكل ؛يجب ألا تكون الخيوط المكسورة للموصلات قد اخترقت العزل بقدر ما يمكن الوصول إليه.



طلب:

يستخدم هذا الجهاز لاختبار خصائص الثني للمقابس غير القابلة لإعادة الاستخدام (المحطات) ومنافذ المقابس المحمولة غير القابلة لإعادة الاستخدام ، والتحقق من قوة إجهاد كابل الطاقة والسترة.



عينة الاختبار:

مقابس غير قابلة لإعادة الاستخدام ومآخذ توصيل محمولة غير قابلة لإعادة الاستخدام



ميزة:

يتحكم محرك تقليل السرعة في هيكل كتلة الكرنك المنزلق للقيام بالحركة الترددية ، ويتم ضبط زوايا الثني اليمنى واليسرى بمقياس يدوي ، ويمكن تخصيص نموذج شاشة اللمس للضبط التلقائي للزاوية.

سيقوم جهاز الاختبار بالإغلاق التلقائي عند اكتمال أوقات الاختبار المحددة مسبقًا.



حدود:

مزود الطاقة AC220V ، 60 هرتز
عدد محطات الاختبار 6 ، مع 6 مجموعات من المشابك
عدد مرات الثني 1-999999 (قابل للتعديل).مع 6 عدادات مستقلة لكل محطة ، ويوجد عداد عام
معدل الثني 10 ~ 60 دورة في الدقيقة (قابل للتعديل)
زوايا الثني زاوية الدوران على كلا الجانبين بزاوية 45 درجة ، 60 درجة ، 90 درجة
عينة أسلاك التوصيل 6 قطع
الأوزان 10N / 20N * 6 (وزن UL113g و 284g)
مؤشر الكسر عرض المؤشر
أبعاد L * W * H = 870 مم * 610 مم * 820 مم



النظرية الميكانيكية

يتم تشغيل كتلة الكرنك الموجودة في علبة تروس التخفيض بواسطة محرك كهربائي للقيام بعمل ترددي.
