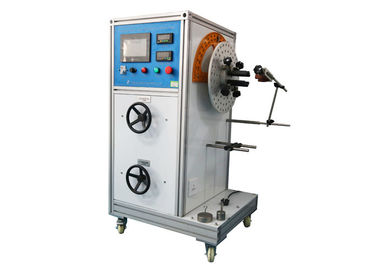

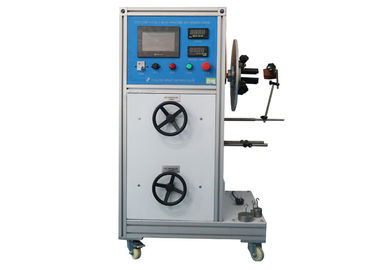

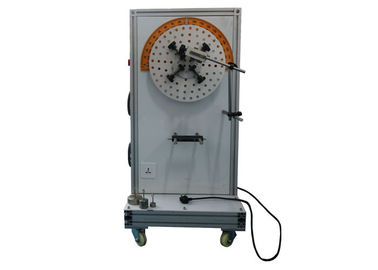

IEC60335-1 الشكل 8 جهاز محطة واحدة للأجهزة المنزلية اختبار الثني PLC

IEC60335-1 الشكل 8 جهاز محطة واحدة للأجهزة المنزلية اختبار الثني PLC

  • IEC60335-1 الشكل 8 جهاز محطة واحدة للأجهزة المنزلية اختبار الثني PLC
  • IEC60335-1 الشكل 8 جهاز محطة واحدة للأجهزة المنزلية اختبار الثني PLC
  • IEC60335-1 الشكل 8 جهاز محطة واحدة للأجهزة المنزلية اختبار الثني PLC
IEC60335-1 الشكل 8 جهاز محطة واحدة للأجهزة المنزلية اختبار الثني PLC
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HongCe
إصدار الشهادات: Calibration Certificate (Cost Additional)
رقم الموديل: HJ0608C
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiatable
تفاصيل التغليف: الخشب الرقائقي
وقت التسليم: 30 يوما
شروط الدفع: T / T.
القدرة على العرض: 10 مجموعة / شهر
اتصل
مفصلة وصف المنتج
نموذج: HJ0608C زاوية الثني: 0-360°. 0-360 درجة. Can be preset يمكن أن يكون مضبوطا مسبقا
سرعة الثناء: 0 ~ 60 دورة في الدقيقة ، يمكن ضبطها مسبقًا يتحكم: تحكم قابل للبرمجة PLC
قيادة: أجهزة السيارات عملية: شاشة تعمل باللمس ذكي
مزود الطاقة: 230 فولت 50 هرتز ضمان: سنة واحدة
تسليط الضوء:

PLC الشكل 8 جهاز المحطة الواحدة

,

IEC 60335-1 جهاز المحطة الواحدة

IEC60335-1 الشكل 8 جهاز محطة واحدة للتحكم في اختبار ثني الأجهزة المنزلية



معيار:

IEC 60335-1 الأجهزة الكهربائية المنزلية وما يماثلها - السلامة - الجزء 1: المتطلبات العامة ، البند 23.3 ، البند 25.14 والشكل 8 ، IEC 60335-2-23 الأجهزة الكهربائية المنزلية وما يماثلها - السلامة - الجزء 2-23: المتطلبات الخاصة للأجهزة بند العناية بالبشرة أو الشعر 11.101


الوصف القياسي:
IEC 60335-1 البند 23.3:
يجب ألا تسبب الأجزاء المختلفة من الجهاز التي يمكن أن تتحرك بالنسبة لبعضها البعض في الاستخدام العادي أو أثناء صيانة المستخدم ضغطًا لا داعي له على التوصيلات الكهربائية والموصلات الداخلية ، بما في ذلك تلك التي توفر استمرارية التأريض.يجب ألا تتسبب الأنابيب المعدنية المرنة في إتلاف عزل الموصلات الموجودة بداخلها.لا يجوز استخدام الينابيع ذات الملف المفتوح لحماية الأسلاك.إذا تم استخدام زنبرك ملفوف ، تتلامس أدواره مع بعضها البعض ، لهذا الغرض ، يجب أن يكون هناك بطانة عازلة مناسبة بالإضافة إلى عزل الموصلات.

يتم التحقق من الامتثال عن طريق التفتيش والاختبار التالي.

في حالة حدوث الثني في الاستخدام العادي ، يتم وضع الجهاز في وضع الاستخدام العادي ويتم توفيره بجهد مقدر ويتم تشغيله في ظل التشغيل العادي.

يتم تحريك الجزء المتحرك للخلف وللأمام ، بحيث ينثني الموصل من خلال أكبر زاوية يسمح بها البناء ، ومعدل الانثناء 30 في الدقيقة.عدد الثنيات هو
− 10000 ، للموصلات التي تنثني أثناء الاستخدام العادي ؛
−100 ، للموصلات التي تنثني أثناء صيانة المستخدم.

يجب ألا يتلف الجهاز إلى الحد الذي يكون فيه الامتثال لهذه المواصفة القياسية ضعيفًا ويجب أن يكون مناسبًا للاستخدام مرة أخرى.على وجه الخصوص ، يجب أن تتحمل الأسلاك ووصلاتها اختبار القوة الكهربائية 16.3 ، ويتم تقليل جهد الاختبار إلى 1000 فولت و
يتم تطبيقه بين الأجزاء الحية والأجزاء المعدنية التي يمكن الوصول إليها فقط.بالإضافة إلى ذلك ، لن يتم كسر أكثر من 10٪ من خيوط أي موصل من الأسلاك الداخلية بين الجزء الرئيسي من الجهاز والجزء المتحرك.ومع ذلك ، إذا كانت دوائر إمدادات الأسلاك لا تستهلك أكثر من 15 وات ، فلن يتم كسر أكثر من 30 ٪ من الخيوط.


IEC 60335-1 البند 25.14:
يجب تركيب الأجهزة المزودة بسلك إمداد والتي يتم تحريكها أثناء التشغيل بحيث يتم حماية سلك الإمداد بشكل كاف ضد الانثناء المفرط عند دخوله إلى الجهاز.

يتم التحقق من الامتثال من خلال الاختبار التالي الذي يتم إجراؤه على جهاز به عضو متذبذب كما هو موضح في الشكل 8.

يتم تثبيت جزء الجهاز الذي يشتمل على فتحة المدخل على العضو المتأرجح بحيث يكون محور السلك الذي يدخل منه واقي السلك أو مدخله عموديًا ويمر عبره عندما يكون سلك الإمداد في منتصف حركته. محور التذبذب.يجب أن يكون المحور الرئيسي لمقطع الأسلاك المسطحة موازٍ لمحور التذبذب.

يتم تحميل السلك بحيث تكون القوة المطبقة
- 10 نيوتن ، للحبال التي تزيد مساحة مقطعها الاسمي عن 0.75 مم² ؛
- 5 نيوتن ، للأسلاك الأخرى.

المسافة X ، كما هو موضح في الشكل 8 ، بين محور التذبذب والنقطة التي يدخل فيها السلك أو واقي السلك إلى الجهاز ، يتم ضبطها بحيث عندما يتحرك العضو المتأرجح على نطاقه الكامل ، فإن السلك والحمل يصنعان الحد الأدنى الجانبي حركة.

يتم تحريك العضو المتأرجح بزاوية 90 درجة (45 درجة على جانبي العمود الرأسي) ، ويبلغ عدد الانثناءات للمرفقات من النوع Z 20000 والمرفقات الأخرى 10000. ومعدل الانثناء هو 60 في الدقيقة.

يتم لف السلك والأجزاء المرتبطة به بزاوية 90 درجة بعد نصف عدد الثنيات ، ما لم يتم تركيب سلك مسطح.

أثناء الاختبار ، يتم توفير الموصلات بجهد مقدر وتحميلها بالتيار المقدر للجهاز.لا يمر التيار عبر موصل التأريض.

يجب ألا ينتج عن الاختبار
- دائرة قصر بين الموصلات ، بحيث يتجاوز التيار قيمة تساوي ضعف التيار المقدر للجهاز ؛
- كسر أكثر من 10٪ من خيوط أي موصل ؛
- فصل الموصل عن محطته ؛
- فك أي واقي للحبل ؛
- تلف السلك أو واقي السلك الذي قد يضر بالامتثال لهذه المواصفة ؛
- خيوط مكسورة تخترق العزل ويصبح من السهل الوصول إليها.

IEC 60335-2-23 بند 11.101:

يتم وضع الأجهزة التي تتضمن وصلة دوارة مع محورها الرئيسي أفقيًا ، وسلك الإمداد معلق عموديًا.يتم تطبيق قوة سحب مقدارها 1 نيوتن على سلك الإمداد.



يتم تزويد الجهاز بالجهد المقنن ، حيث يكون التيار 1،25 مرة من التيار المقدر.



يتم تدوير الجهاز حول محوره الرئيسي بمعدل 50 دورة / دقيقة تقريبًا ، ويتم عكس اتجاه الدوران كل 20 دورة.يتم إجراء الاختبار لـ 1500 دورة.



يجب ألا يتجاوز ارتفاع درجة حرارة الوصلات المنزلقة 65 كلفن.



IEC 60335-2-23 بند 25.101:

يجب أن تكون الوصلات الدوارة مناسبة للاستخدام العادي للجهاز.



يتم التحقق من االمتثال عن طريق االختبار التالي.



يتم تشغيل الجهاز وفقًا للشروط المحددة في 11.101 ، حيث يتم زيادة عدد الدورات إلى 20000 دورة.

بعد هذا الاختبار ، يجب أن يكون الوصلة الدوارة وسلك الإمداد مناسبين للاستخدام مرة أخرى.يجب ألا يكون الوصول إلى الأجزاء الحية متاحًا ويجب أن يتحمل الجهاز اختبار القوة الكهربائية 16.3.



طلب:
يتم استخدامه للتحقق من أن سلك الإمداد بالأجهزة المنزلية الصغيرة (مثل وعاء القهوة / المكواة الكهربائية) والمصابيح محمية بشكل كاف ضد الانثناء المفرط عند دخولها إلى الجهاز.

عينة الاختبار:
الأجهزة المنزلية الصغيرة ، مثل وعاء القهوة ، والمكواة الكهربائية ، والمحمصة ، والمصابيح وغيرها.

حدود:

اسم العنصر حدود
زاوية الانحناء أو الدوران 0-360 درجة.يمكن ضبطه مسبقًا
سرعة الثني أو الدوران 0 ~ 60 دورة في الدقيقة ، يمكن ضبطها مسبقًا
أوقات الاختبار 0 ~ 999999 مرة ، يمكن ضبطها مسبقًا وعرضها
قوة 230 فولت 50 هرتز
يتحكم التحكم القابل للبرمجة PLC
قيادة أجهزة السيارات
عملية 7 "شاشة تعمل باللمس عملية ذكية
الأعلى.انتاج الطاقة 5 كيلو واط
انتاج التيار الكهربائي 0 ~ 250 فولت
الأعلى.التيار الخارج 16 أ
الأعلى.القدرة على التحمل 15 كجم
محطة اختبار 1 محطة
تركيبات العينة

تركيبات عالمية للأجهزة المنزلية الصغيرة ، مجموعة واحدة
تركيبات عالمية لأجهزة العناية بالبشرة والشعر ، مجموعة واحدة

قياس درجة الحرارة ميزان حرارة يعمل بالأشعة تحت الحمراء
أوزان التحميل 5N * 1،10N * 1
المعايير

IEC60335-1 بند 25.14.2.الشكل 8 ،
IEC60335-2-23 بند 11.101 و 25.101


توفر Guangzhou Hongce مجموعة كاملة من معدات الاختبار للأجهزة المنزلية (IEC60335) ، ويمكننا توفير الحلول والمعدات المقابلة لمختلف المعايير ومتطلبات العملاء ، وتوفير طلبات المعدات لتخطيط المختبر والبناء.
الرجاء الضغط على الرابط قائمة معدات سلسلة IEC60335.pdfللحصول على المجموعات الكاملة لقائمة معدات اختبار سلسلة IEC 60335.
