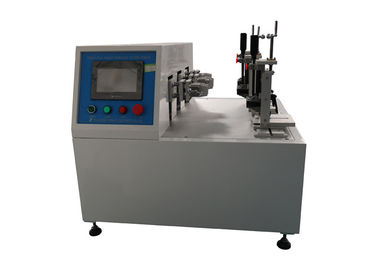

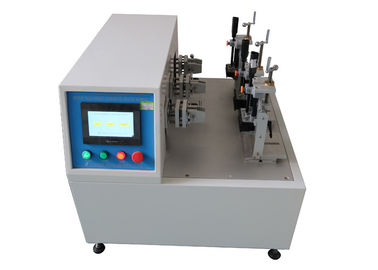

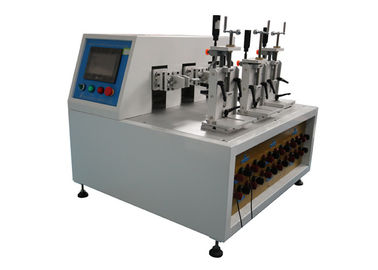

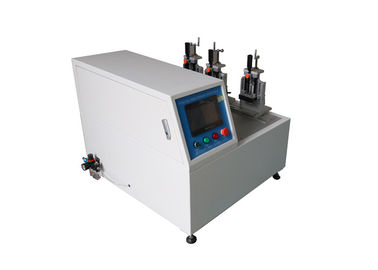

IEC 60884-1 مفتاح اختبار التحمل لمقبس التوصيل 3 محطات

IEC 60884-1 PLC تحكم التوصيل مأخذ التوصيل اختبار تبديل مأخذ التوصيل التحمل 3 محطات

معلومات المنتج:

تم تصميم آلة الاختبار وتصنيعها وفقًا للمعيار IEC60884-1 الفقرة 20 و 21 الشكل 16 ، IEC60669-1 وما إلى ذلك. وهي قابلة للتطبيق على قدرة كسر المفاتيح واختبار عمر التشغيل العادي للمنزل والتركيبات الكهربائية الثابتة المماثلة ، مناسبة أيضًا للمقابس و قدرة كسر المآخذ واختبار حياة التشغيل العادي للأسرة والأغراض المماثلة.تحاكي معدات الاختبار المفاتيح ، والمقابس والمقابس ، ودمج الصمامات لفترة طويلة ، وإدخالها وإخراجها ، لتقييم ما إذا كانت المفاتيح ، والمقابس والمآخذ ، وملامسات الصمامات قادرة على تحمل الاستخدام العادي للضرر الميكانيكي وتلف التعب الكهربائي ، وعما إذا كانت نقاط الاتصال بها ظاهرة التصاق ، ظاهرة طويلة الأمد مغلقة أو غير متصلة ، لفحص ما إذا كانت عينات الاختبار باهظة أو لها نتائج ضارة أخرى.إنها معدات اختبار خاصة للمفاتيح الكهربائية واختبار التحمل الكهربائي للمقابس.

يمكن لمعدات الاختبار القيام باختبار التحمل لمفاتيح الأزرار ، ومفاتيح الروك ، والمقابس والمآخذ.إلى جانب بنك الحمل الخارجي (المقاوم ، الاستقرائي والسعوي) يمكن أن يعالج اختبار التحميل ، فهو يحتوي على نظام تحكم مقابل.يرجى ملاحظة أنه يجب أن يقوم المستخدم بإعداد بنك التحميل الخارجي.

آلة الاختبار مصنوعة من إطار من الألومنيوم ، لوحة ختم من الفولاذ المقاوم للصدأ ، مدفوعة بمحرك سيرفو ومسمار كروي ، مع شاشة ملونة تعمل باللمس 7 بوصة ، ونظام تحكم PLC من ميتسوبيشي ، وواجهة تشغيل إنسانية وشاشة رقمية قوية.يمكن ضبط أوقات الاختبار ، وقت التوصيل الحالي ، سرعة الاختبار ، شوط الاختبار.لديها وظيفة عرض التيار الكهربائي التي يمكن أن تظهر تيار توصيل العينة.تحتوي آلة الاختبار بأكملها على محطتي عمل ، يمكن لكل محطة معالجة المفاتيح الخطية والمقابس والمآخذ بشكل متزامن.عندما يتم تشغيلها أو إيقاف تشغيلها باستمرار بسبب الالتصاق أو الفشل ، فإنها تنبه وتسجل العدد المناسب من التجارب ، وتنذر عندما تصل أوقات الاختبار إلى القيمة المحددة مسبقًا.سوف تتوقف آلة الاختبار تلقائيًا عند حدوث إنذار.

اساسي: IEC60669-1 و IEC 60884-1 2013 فقرة 20 و 21 و CISPR 14-1 و IEC 61058-1 إلخ.
تطبيق: يستخدم هذا الجهاز لمفتاح الأجهزة الكهربائية الثابتة للأغراض المنزلية وما شابه ذلك ، والمقبس والمقبس ، ومقرن القدرة على إيقاف التشغيل ، وسعة الكسر واختبار عمر التشغيل العادي.للتحقق مما إذا كان المفتاح أو القابس أو المقبس يمكن أن يتحمل الاستخدام العادي ، أو أي ضرر ميكانيكي أو تعطل كهربائي في حالة التشغيل العادي ، أو أي ظاهرة التصاق تلامس أو ظاهرة إغلاق أو انقطاع طويلة الأجل ، لاختبار ما إذا كان التآكل المفرط أو عواقب ضارة أخرى.
عينة الاختبار: مفاتيح منزلية أو ما شابه ذلك ، مقابس ، مقابس ، قارنات
خاصية:باستخدام إطار سبائك الألومنيوم ، لوحة مانعة للتسرب من الفولاذ المقاوم للصدأ ، مدفوعة بمحرك سيرفو ، برغي كروي دقيق ومحرك حزام متزامن ، تشغيل شاشة ملونة تعمل باللمس 7 بوصة ووظيفة عرض رقمية قوية ، نظام تحكم PLC.يمكن إجراء اختبار الرفع لمفتاح الزر ، ومفتاح التبديل ، ومفتاح الروك ، والمفتاح الدوار ، والمقبس والمقبس.مع نظام التحكم المقابل ، يمكن إجراء اختبار التحميل مع الحمل (مقاوم ، حثي وسعة).أوقات الاختبار المسبقة ، وقت التوصيل الحالي (وقت الفتح) ، سرعة الاختبار ، رحلة الاختبار وزاوية الدوران (حتى 15 زاوية).مع وظيفة العرض الحالية ، يمكن عرض التيار موصل.


المعلمات:

1. مصدر الطاقة: AC 220V ± 10٪ 50Hz
2. واجهة التشغيل 7 بوصة تعمل باللمس LCD ملونة
3. وضع القيادة: محرك سيرفو + برغي كروي / حزام توقيت أو هوائي
4. نظام التحكم: تحكم PLC
5. جدول النموذج والمعلمات (قابل للتخصيص)
