0-360 ° / S PLC ذكي جهاز اختبار التحمل في باب الثلاجة

0-360 ° / S PLC ذكي جهاز اختبار التحمل في باب الثلاجة

  • 0-360 ° / S PLC ذكي جهاز اختبار التحمل في باب الثلاجة
  • 0-360 ° / S PLC ذكي جهاز اختبار التحمل في باب الثلاجة
0-360 ° / S PLC ذكي جهاز اختبار التحمل في باب الثلاجة
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HongCe
إصدار الشهادات: calibration certificate (cost additional)
رقم الموديل: HJ0636C
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiatable
تفاصيل التغليف: الخشب الرقائقي
وقت التسليم: 40 يوما
شروط الدفع: T / T.
القدرة على العرض: 10 مجموعة / شهر
اتصل
مفصلة وصف المنتج
اسم المنتج: اختبار التحمل باب الثلاجة مزود الطاقة: 220 فولت 50 هرتز
اساسي: إيك 60335-2-24 ، إيك 62552 تطبيق: اختبار باب الثلاجة
وضع محرك الأقراص: محرك سيرفو زاوية فتح إغلاق الباب الدوار: 0-90 درجة يمكن ضبطها مسبقًا
مسافة فتح باب الدرج: 0-100 مم , يمكن ضبطه مسبقًا ضمان: سنة واحدة
تسليط الضوء:

جهاز اختبار التحمل لباب الثلاجة PLC

,

جهاز اختبار التحمل في باب الثلاجة بزاوية 360 درجة / ثانية

0-360 درجة / ثانية PLC ذكي التحكم المتكامل باب الثلاجة اختبار التحمل


مشروع اختبار:
IEC 60335-2-24 بند 22.112.2

أبواب وأغطية المقصورات في معدات اختبار الأجهزة



22.11 2 يجب أن تكون أبواب وأغطية الحجيرات في الأجهزة ذات المساحة الخالية قابلة للفتح من الداخل.
يتم التحقق من االمتثال عن طريق االختبار التالي.
يتم فصل الجهاز الفارغ عن الإمداد ، ويوضع على دعامة أفقية ويتم تسويته وفقًا لتعليمات التثبيت ، مع عجلات وبكرات ، إن وجدت ، وموجهة ، ومعدلة ، أو مسدودة لمنع الجهاز من الحركة.يتم ترك أقفال الأبواب أو الأغطية ، إن وجدت ، بدون قفل.
تُغلق الأبواب والأغطية لمدة 15 دقيقة.
يتم بعد ذلك تطبيق قوة على نقطة ، مكافئة لنقطة داخلية يمكن الوصول إليها ، لكل باب أو غطاء مناسب للجهاز ، عند نقطة منتصف الحافة الأبعد عن محور المفصلة في الاتجاه العمودي على مستوى الغطاء أو الباب.
يجب أن يتم تطبيق القوة بمعدل لا يتجاوز 15 نيوتن / ثانية ويجب أن يفتح الغطاء أو الباب قبل أن تتجاوز القوة 70 نيوتن.


IEC 62552 بند 11.2 ، بند 11.3

اختبار التحمل للأبواب والأغطية والأدراج



11.2 الأبواب والأغطية الخارجية
11.2.1 ظروف الاختبار / التحضير
يجب أن تكون درجة الحرارة المحيطة بين +16 درجة مئوية و +32 درجة مئوية.
يجب إيقاف تشغيل جهاز التبريد.
يجب تحميل أرفف الباب وفقًا للفقرة 13.3.2.8 أو البند 12 ، حسب الاقتضاء.
11.2.2 تسلسل الافتتاح (انظر الشكل 4)
يجب التحكم في حركة الباب من زاوية مقدارها 0 درجة إلى زاوية فتح تتراوح بين 5 درجات و 15 درجة ، تليها حركة حرة للباب ، وتكون الحركة المتحكم بها جيبية تقريبًا.يتم فتح الباب في الربع الأول من فترة الدورة.
11.2.3 تسلسل الإغلاق (انظر الشكل 4)
يتم التحكم في حركة الباب من زاوية فتح 45 درجة إلى زاوية ما بين 40 درجة و 35 درجة ، تليها الحركة الحرة للباب وإغلاقه كما في الاستخدام العادي.
يجب أن يكون عدد الدورات في الدقيقة من 10 إلى 25.
- بالنسبة للمقصورات ذات درجة الحرارة الداخلية TW - 6 ° C ، يجب أن تتحمل الأبواب والأغطية الخارجية 100000 من عمليات الفتح والغلق دون حدوث تلف يمكن أن يضر بإحكام إغلاق الباب أو الغطاء.
- بالنسبة للمقصورات ذات درجة الحرارة الداخلية T u - 6 ° C ، يجب أن تتحمل الأبواب والأغطية الخارجية 30000 عملية فتح وإغلاق دون حدوث تلف مما قد يضر بإحكام إغلاق الباب أو الغطاء.
يجب التحقق من الامتثال بعد الإجراء باستخدام الاختبار وفقًا للبند 9.

0-360 ° / S PLC ذكي جهاز اختبار التحمل في باب الثلاجة 0

11.3 الأدراج الخارجية
11.3.1 ظروف الاختبار / التحضير
يجب أن تكون درجة الحرارة المحيطة بين +16 درجة مئوية و +32 درجة مئوية.
يجب إيقاف تشغيل جهاز التبريد.
يجب تحميل جميع السلال والأرفف والحاويات وفقًا للبند 12.
11.3.2 تسلسل الافتتاح (انظر الشكل 5)
تُسحب الأدراج للخارج في حدود 15 مم إلى 20 مم من وضع الفتح الكامل لها.
11.3.3 تسلسل الإغلاق (انظر الشكل 5)
تغلق الأدراج كما هو الحال في الاستخدام العادي من 15 مم إلى 20 مم من وضع الفتح الكامل.

0-360 ° / S PLC ذكي جهاز اختبار التحمل في باب الثلاجة 1

يجب أن يكون عدد الدورات في الدقيقة بين 5 و 10.
- للمقصورات ذات درجة الحرارة الداخلية TW - 6 ° C ،
1) يجب أن تتحمل الأدراج الفردية 100000 ، و
2) يجب أن تتحمل الأدراج المتعددة كل منها 50000 ،
عمليات الفتح والإغلاق دون حدوث تلف مما قد يضر بإحكام إحكام الغلق الهوائي للدرج.
- بالنسبة للمقصورات ذات درجة الحرارة الداخلية T u - 6 ° C ، يجب أن يتحمل كل درج 30000 عملية فتح وإغلاق دون تدهور قد يضر بإحكام إحكام الغلق للهواء.
يجب التحقق من الامتثال بعد الإجراء باستخدام الاختبار وفقًا للبند 9.


المعايير الفنية:

نطاق العينة ، الاستخدام ، المبدأ ، الهيكل واستخدام البيئة
العينات والقيود أجهزة التبريد (ثلاجة)
أغراض الاختبار يتم استخدامه لاختبار عمر التحمل للأقفال أو أدلة أبواب الثلاجة أو الأدراج للتحقق من موثوقية الأقفال المتشابكة ؛تستخدم أيضًا للمساعدة في الاختبارات الأخرى لعمليات فتح وإغلاق الباب المتكررة ، مثل اختبار إزالة الصقيع واختبار تسرب غاز التبريد
مبدأ الاختبار يقود المحرك المناول ، يقود الباب أو الغطاء الذي يمتصه الماص الفراغي للرد بالمثل بسرعة معينة ، للتحقق من موثوقية الجهاز المتشابك.
بناء

تنقسم المعدات إلى خزانة تحكم كهربائية (بما في ذلك منظم جهد الحمل) وإطار وذراع روبوت.
الحجم: 1500 × 1300 × 2200 (مم) عرض × عمق × ارتفاع
الوزن: 140 كجم

بيئة التشغيل

مزود الطاقة: AC220V ± 10٪ / 50-60Hz ، الطاقة: 6KW
مصدر الهواء: 0.5-0.7MPa هواء مضغوط
مكان الاستخدام: الضغط الجوي 80 ~ 106kpa ; درجة الحرارة المحيطة 5 40 درجة مئوية ; الرطوبة النسبية (20 80) ٪ RH ; لا اهتزاز عنيف ، اهتزاز ، لا تداخل كهرومغناطيسي ، لا غبار ، لا غاز متفجر ومسبب للتآكل ، تبديد جيد للحرارة

أداء
محطة اختبار

موقف عمل الباب الدوار
محطة عمل الدرج

طريقة التحكم الكهربائي التحكم المتكامل الذكي PLC ، تشغيل واجهة تعمل باللمس 7 بوصة
وضع محرك الأقراص محرك سيرفو
طريقة لقط العينة مصاصة فراغ
فتح / إغلاق سرعة الباب

عمل الباب الدوار: 0-360 درجة / ثانية (1.5 م / ث) ، يمكن ضبطه مسبقًا
عمل الدرج: 0-100 مم / ثانية ، يمكن ضبطه مسبقًا

الزاوية الدوارة المفتوحة والمغلقة للباب 0-90 درجة ، يمكن ضبطها مسبقًا
مسافة فتح باب الدرج 0-100 مم ، يمكن ضبطها مسبقًا
أوقات الاختبار 0-999999 مرة ، يمكن ضبطها مسبقًا
تحميل الجهد 0-250 فولت ، قابل للتعديل
عنصر الاختبار وعملية الصياغة

1. اختبار التحمل جهاز قفل باب الثلاجة

العملية: شفط شفط أوتوماتيكي يمتص الباب ---- افتح الباب بزاوية محددة مسبقًا بسرعة محددة مسبقًا (45 درجة) - أغلق الباب بسرعة محددة مسبقًا - افتح الباب وأغلقه بشكل متكرر حتى يصل إلى أوقات الاختبار

2. اختبار التحمل باب درج الثلاجة
العملية: مصاصة شفط أوتوماتيكية تمتص الباب ---- افتح الدرج على مسافة محددة مسبقًا بسرعة محددة مسبقًا (15-25 مم) - أغلق الأدراج بسرعة محددة مسبقًا - افتح الدرج وأغلقه بشكل متكرر حتى تصل إلى أوقات الاختبار

جهاز حماية السلامة
قوة حماية التسرب والحمل الزائد وحماية ماس كهربائى
محرك الزائد ، حماية ماس كهربائى



عرض الصورة:

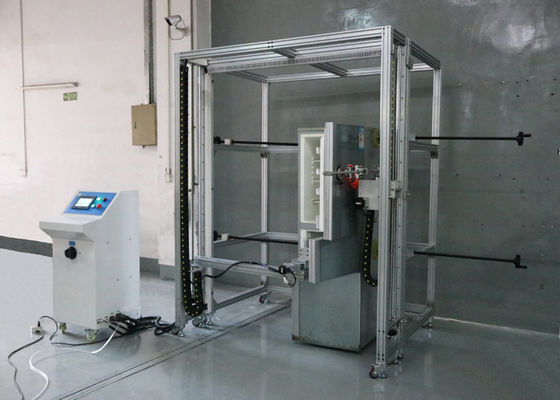

0-360 ° / S PLC ذكي جهاز اختبار التحمل في باب الثلاجة 2

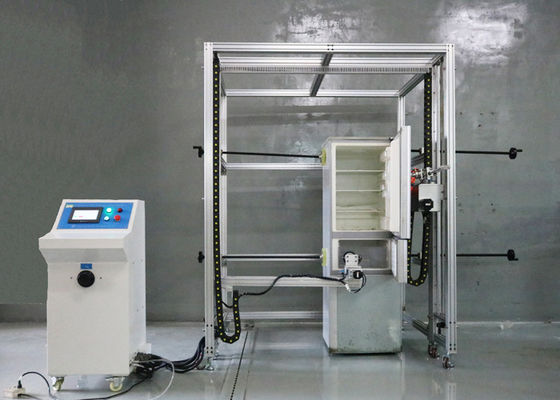

0-360 ° / S PLC ذكي جهاز اختبار التحمل في باب الثلاجة 3
