تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | اختبار المسبار 2 بقوة | ضمان: | سنة واحدة |
---|---|---|---|
الاستخدام: | اختبار حماية دخول المياه | اساسي: | IEC61032 الشكل 6 مسبار 2 ، IEC60529 من IP2 |
تطبيق: | Ip2x | مواد: | الفولاذ المقاوم للصدأ والنايلون |
قطر الكرة الصلب: | SФ12.5 + 0.2 | فرض: | 30N |
تسليط الضوء: | معدات اختبار حماية الدخول IEC 60529,معدات اختبار حماية دخول IP2X |
IEC60529 IP2X معدات اختبار حماية الدخول 12.5 مم اختبار التحقيق 2 بقوة 30N
الوصف القياسي:
IEC 60529
13.2 شروط الاختبار للأرقام المميزة الأولى 1 ، 2 ، 3 ، 4
يتم دفع مسبار الكائن مقابل أي فتحات للحاوية بالقوة المحددة في الجدول 7.
أول حرف- العدد الجزئي |
يعني الاختبار (مجسات الجسم وغرفة الغبار) | قوة الاختبار |
اختبار الظروف ، انظر |
0 | لا يوجد اختبار مطلوب | - | - |
1 | كرة صلبة بدون مقبض أو واقي بقطر 50 + 0.05 مم | 50 ن ± 10٪ | 13.2 |
2 |
كرة صلبة بدون مقبض أو واقي 1 2،5 + 0،2 مم |
30 ن ± 10٪ | 13.2 |
3 | قضيب فولاذي صلب بقطر 2،5 + 0،05 مم مع حواف خالية من نتوءات | 3 ن ± 10٪ | 13.2 |
4 | قضيب فولاذي صلب قطره 1 ، 0 + 0.05 مم مع حواف خالية من نتوءات | 1 ن ± 10٪ | 13.2 |
5 | شكل غرفة الغبار 2 ، مع أو بدون ضغط منخفض | - | 13.4 + 13.5 |
6 | شكل غرفة الغبار 2 ، تحت ضغط | - | 13.4 + 13.6 |
13.3 شروط القبول للأرقام المميزة الأولى 1 ، 2 ، 3 ، 4
تكون الحماية مرضية إذا كان القطر الكامل للمسبار المحدد في الجدول 7 لا يمر عبر أي فتحة.
ملحوظة: بالنسبة للأرقام المميزة الأولى 3 و 4 ، تهدف المسابر المحددة في الجدول 7 إلى محاكاة الأجسام الغريبة التي قد تكون كرويةعندما يكون للحاوية مسار دخول غير مباشر أو ملتوي وكان هناك أي شك حول دخول جسم كروي قادر على الحركة ، فقد يكون من الضروري فحص الرسومات أو توفير وصول خاص لمسبار الكائن ليتم تطبيقه بالقوة المحددة على الفتح (الفتحات) حيث يجب أن يكون الدخول
التحقق.
اساسي:IEC61032 الشكل 6 مسبار 2 ، IEC60529 من IP2.
تطبيق:الغرض منه هو التحقق من درجة حماية العبوات ضد دخول الأجسام الغريبة الصلبة التي يبلغ قطرها 12.5 مم أو أكثر.
عينة الاختبار:الأجزاء الميكانيكية أو الأجزاء الميكانيكية للغلاف يمكن الوصول إليها بسهولة.
خاصية:الكرة الفولاذية ، اختبار جامد.
المعلمات:
نموذج | HT-I06 | HT-I06T |
اسم | اختبار المسبار 2 كرة فولاذية | مسبار الاختبار 2 بالقوة |
قطر الكرة الفولاذية | SФ12.5 + 0.2 0 | SФ12.5 + 0.2 0 |
فرض | ---- | بقوة 30 نيوتن |
المعيار المطبق | IEC61032.1 | IEC60529 |

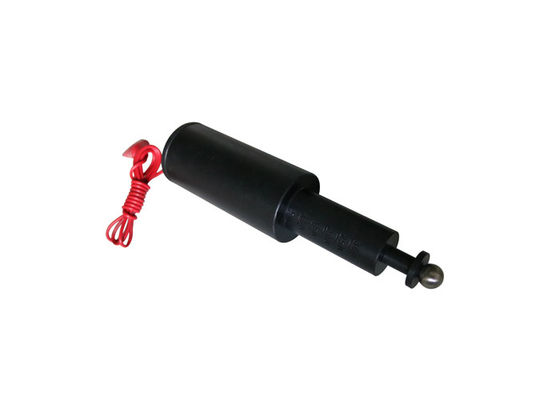

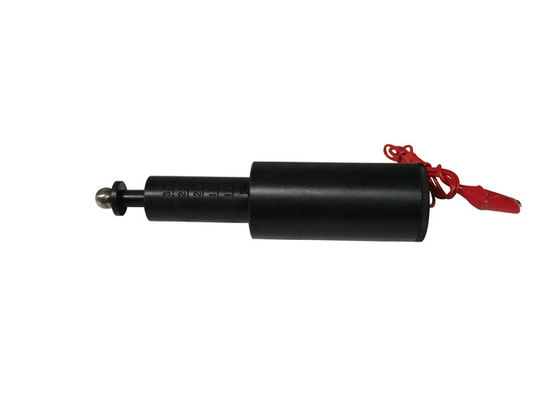

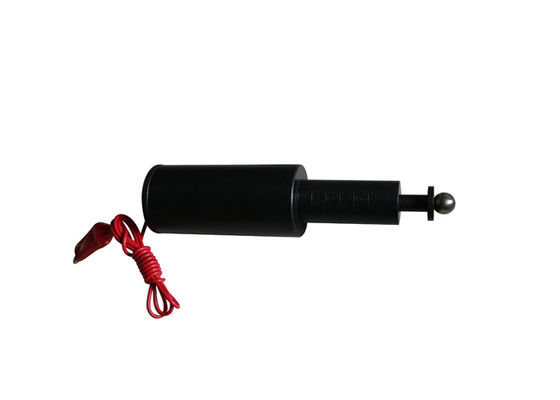

عرض الصورة:
