IEC 60884-1 البند 23.4 جهاز اختبار ثني سلك الطاقة 6 محطات

IEC 60884-1 البند 23.4 جهاز اختبار ثني سلك الطاقة 6 محطات

IEC 60884-1 البند 23.4 جهاز اختبار ثني سلك الطاقة 6 محطات
IEC 60884-1 Clause 23.4 Plug Socket Tester Power Cord Flexing Test Apparatus 6 Stations
IEC 60884-1 البند 23.4 جهاز اختبار ثني سلك الطاقة 6 محطات
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HongCe
إصدار الشهادات: Calibration certificate(cost additional)
رقم الموديل: HC9919
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation
تفاصيل التغليف: الخشب الرقائقي
وقت التسليم: 30 يوما
شروط الدفع: T / T.
القدرة على العرض: 10 مجموعات شهريا
اتصل
مفصلة وصف المنتج
اسم: جهاز اختبار ثني سلك الطاقة اساسي: IEC60884-1 ، UL817 ، VDE0620
ضمان: سنة واحدة مؤشر كسر السلك: Φ25 أحمر يشير إلى الضوء
محطة: 6 محطات مؤشر الكسر: عرض المؤشر
ثني الزوايا: زاوية الدوران على كلا الجانبين بزاوية 45 درجة ، 60 درجة ، 90 درجة معدل الثناء: 10 ~ 60 دورة في الدقيقة (قابل للتعديل)
تسليط الضوء:

البند 23.4 اختبار مقبس التوصيل

,

IEC 60884-1 جهاز اختبار مقبس التوصيل

,

جهاز اختبار ثني السلك 60 دورة في الدقيقة

IEC 60884-1 البند 23.4 جهاز اختبار ثني سلك الطاقة 6 محطات



الوصف القياسي (IEC60884-1 بند 23.4):

23.4 يجب تصميم المقابس غير القابلة لإعادة الاستخدام والمنافذ المحمولة غير القابلة لإعادة الاستخدام بطريقة تحمي الكبل المرن من الانحناء المفرط عند دخوله إلى الملحق.
يجب أن تكون الواقيات المقدمة لهذا الغرض من مادة عازلة ويجب تثبيتها بطريقة موثوقة.
ملاحظة 1 يجب عدم استخدام النوابض المعدنية الحلزونية ، سواء كانت عارية أو مغطاة بمادة عازلة ، كحراس للكابلات المرنة.
يتم التحقق من المطابقة عن طريق الفحص وباختبار الثني الذي يتم بواسطة جهاز كما هو موضح في الشكل 21.
يتم إجراء الاختبار على عينات جديدة.اختبار مأخذ التوصيل
يتم تثبيت العينة على العضو المتذبذب للجهاز بحيث يكون محور الكبل المرن ، حيث يدخل العينة ، عموديًا ويمر عبر محور التذبذب ، عندما يكون في منتصف مساره.
يتم تثبيت العينات ذات الحبال المسطحة بحيث يكون المحور الرئيسي للقسم موازيًا لمحور التذبذب.
يجب تثبيت الملحق في جهاز الاختبار بالطريقة التالية:
- المقابس: بواسطة المسامير.اختبار مأخذ التوصيل
- مقابس محمولة: على مسافة 4 مم إلى 5 مم في اتجاه الكبل المرن ، من واجهة التعشيق ؛يجب إدخال قابس اختبار له أبعاد قصوى في المقبس المحمول أثناء الاختبار.
يتم وضع الملحق ، من خلال تغيير المسافة بين جزء التثبيت للعضو المتأرجح ومحور التذبذب ، بحيث يقوم الكبل المرن بعمل الحد الأدنى من الحركة الجانبية عندما يتم تحريك العضو المتأرجح لجهاز الاختبار خلال حركته الكاملة.
ملاحظة 2 من أجل الحصول على إمكانية العثور بسهولة عن طريق التجربة على موضع التركيب مع أدنى حركة جانبية للكابل المرن أثناء الاختبار ، يجب بناء جهاز الثني بطريقة تجعل الدعامات المختلفة للملحقات المركبة على التذبذب يمكن تعديل العضو بسهولة.اختبار مأخذ التوصيل
ملاحظة 3 يوصى باستخدام جهاز (على سبيل المثال ، فتحة أو دبوس) لمعرفة ما إذا كان الكبل المرن يقوم بالحركة الجانبية الدنيا.
يتم تحميل الكبل المرن بكتلة بحيث تكون القوة المطبقة
- 20 N للملحقات ذات الكابلات المرنة التي تزيد مساحة مقطعها الاسمية عن 0.75 مم 2 ؛
- 10 نيوتن للإكسسوارات الأخرى.
يتم تمرير تيار يساوي التيار المقنن للملحق أو التيار التالي ، أيهما أقل ، عبر الموصلات:
- 16 أ للملحقات ذات الكابلات المرنة التي يزيد حجم مقطعها الاسمي عن 0.75 مم 2 ؛
- 10 أ للملحقات ذات الكابلات المرنة بمساحة مقطع عرضية اسمية 0.75 مم 2 ؛
- 2.5 أ للملحقات ذات الكابلات المرنة التي تقل مساحة مقطعها الاسمي عن 0.75 مم 2.
الجهد بين الموصلات يساوي الجهد المقنن للعينة.
يتم تحريك العضو المتأرجح بزاوية 90 درجة (45 درجة على جانبي العمود الرأسي) ، ويكون عدد الانثناءات 10000 ومعدل الانثناء 60 / دقيقة.
ملاحظة 4: الثني هو حركة واحدة ، إما للخلف أو للأمام.
يتم قلب العينات ذات الكابلات المرنة ذات المقطع الدائري بزاوية 90 درجة في العضو المتأرجح بعد 5000 ثني ؛يتم ثني العينات ذات الكابلات المرنة المسطحة فقط في اتجاه عمودي على المستوى الذي يحتوي على محاور الموصلات.
أثناء اختبار الثني ، يجب أن يكون هناك
- عدم انقطاع التيار ،
- لا يوجد ماس كهربائى بين الموصلات.
ملاحظة 5 دائرة قصر بين موصلات الكابل المرن هي
يعتبر أنه يحدث إذا بلغ التيار أ
قيمة تساوي ضعف تيار الاختبار للملحق.
بعد الاختبار ، يجب ألا ينفصل الواقي ، إن وجد ، عن الجسم ويجب ألا يظهر عزل الكبل المرن أي علامة على التآكل أو التآكل ؛يجب ألا تكون الخيوط المكسورة للموصلات قد اخترقت العزل بقدر ما يمكن الوصول إليه.



مقدمة المنتج:

تم تصميم جهاز اختبار مرونة سلك القابس وتصنيعه وفقًا للمتطلبات القياسية لـ IEC 60884-1 الشكل 21 ، والذي يستخدم لمعالجة اختبار الانحناء لسلك الطاقة الخاص بالمقابس والأجهزة غير القابلة لإعادة الاستخدام والأجهزة الكهربائية المماثلة (الأدوات الكهربائية).

يمكن للجهاز ضبط أوقات الاختبار مسبقًا (تصل إلى 999999) ، ويمكنه إجراء الاختبار وحساب عدد الاختبارات تلقائيًا.عندما تصل أوقات الاختبار إلى القيمة المحددة مسبقًا ، سيتم إيقاف تشغيل النظام تلقائيًا وإكمال إشارات الصوت.بمجرد توصيل جهاز الاختبار بالحمل الخارجي ، يمكن استخدامه لمعالجة الاختبار مع الحمل.اختبار مأخذ التوصيل



اساسي: IEC 60884-1 2013 الفقرة 23.4 والشكل 21 ، UL817 ، VDE0620

تطبيق: يستخدم هذا الجهاز لاختبار خصائص الثني للمقابس غير القابلة لإعادة الاستخدام (المحطات) ومنافذ المقابس المحمولة غير القابلة لإعادة الاستخدام ، والتحقق من قوة إجهاد كابل الطاقة والسترة.

عينة الاختبار: مقابس غير قابلة لإعادة الاستخدام ومآخذ توصيل محمولة غير قابلة لإعادة الاستخدام

خاصية: يتحكم محرك تقليل السرعة في هيكل كتلة الكرنك المنزلق للقيام بالحركة الترددية ، ويتم ضبط زوايا الثني اليمنى واليسرى بمقياس يدوي ، ويمكن تخصيص نموذج شاشة اللمس للضبط التلقائي للزاوية.

سيقوم جهاز الاختبار بالإغلاق التلقائي عند اكتمال أوقات الاختبار المحددة مسبقًا.

المعلمات:

  1. مزود الطاقة: AC220V 50Hz
  2. زاوية الانثناء: زاوية الدوران على كلا الجانبين بزاوية 45 درجة أو 60 درجة أو 90 درجة.قابل للتعديل
  3. معدل الانثناء: 10 ~ 60rpm (تحويل التردد) ، الافتراضي 60 مرة / دقيقة
  4. الأوزان: 20N ، 10N.6 لكل منها (يمكن تخصيص أوزان UL 113g و 284g)
  5. محطة الاختبار: 6 محطات ، مع 6 مجموعات من جهاز التثبيت
  6. أوقات الاختبار: عداد عام واحد ، 6 عدادات فردية.0 ~ 999999 مسبقا
  7. النظرية الميكانيكية: يتم تشغيل كتلة الكرنك الموجودة في علبة تروس الاختزال بواسطة محرك كهربائي للقيام بعمل ترددي.
  8. مؤشر كسر السلك: Φ25 أحمر يشير إلى الضوء
مزود الطاقة AC220V ، 60 هرتز
عدد محطات الاختبار 6 ، مع 6 مجموعات من المشابك
عدد مرات الثني 1-999999 (قابل للتعديل).مع 6 عدادات مستقلة لكل محطة ، ويوجد عداد عام
معدل الثناء 10 ~ 60 دورة في الدقيقة (قابل للتعديل)
زوايا الثني زاوية الدوران على كلا الجانبين بزاوية 45 درجة ، 60 درجة ، 90 درجة
عينة أسلاك التوصيل 6 قطع
الأوزان 10N / 20N * 6 (وزن UL113g و 284g)
مؤشر الكسر عرض المؤشر
الأبعاد L * W * H = 870 مم * 610 مم * 820 مم
يتوافق مع المعيار IEC884-1 الشكل 21 والفقرة 23.4 ، IEC320-1 ، VDE0620



النظرية الميكانيكية

يتم تشغيل كتلة الكرنك الموجودة في علبة تروس التخفيض بواسطة محرك كهربائي للقيام بعمل ترددي.

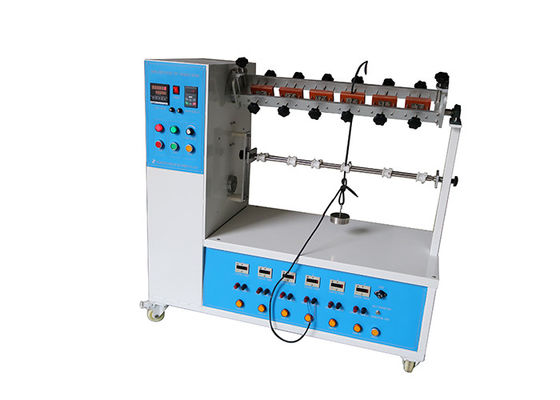

IEC 60884-1 البند 23.4 جهاز اختبار ثني سلك الطاقة 6 محطات 0

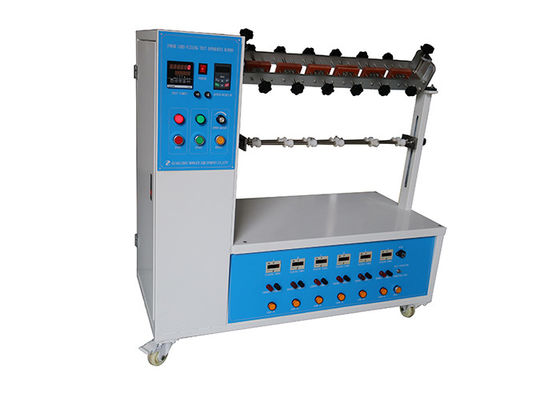

IEC 60884-1 البند 23.4 جهاز اختبار ثني سلك الطاقة 6 محطات 1

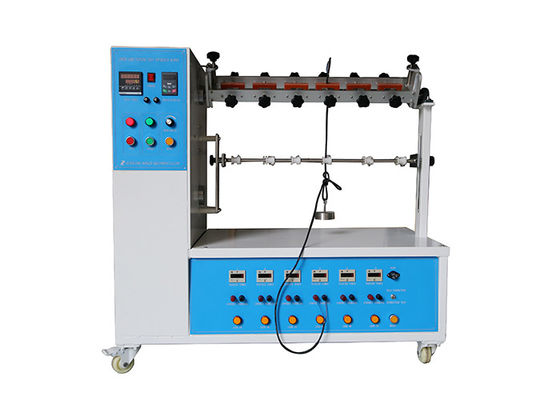

IEC 60884-1 البند 23.4 جهاز اختبار ثني سلك الطاقة 6 محطات 2
