مكان المنشأ: | الصين |
اسم العلامة التجارية: | HongCe |
إصدار الشهادات: | calibration certificate(cost additional) |
رقم الموديل: | HT-U01 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | Negotiatable |
تفاصيل التغليف: | صندوق ألومنيوم |
وقت التسليم: | 7 أيام |
شروط الدفع: | T / T. |
القدرة على العرض: | 100 مجموعة / شهر |
اساسي: | UL474 الشكل 5.1 ، UL507 الشكل 9.2 (PA100A) ، IEC62368 الشكل V1 وما إلى ذلك. | خاصية: | مقبض نايلون + مسبار |
---|---|---|---|
مواد: | ستانلس ستيل | اسم المنتج: | مسبار الوصول UL |
ضمان: | سنة واحدة | تطبيق: | إمكانية الوصول إلى الأجزاء الحية |
تسليط الضوء: | مسبار اختبار إيقاف الويب,الشكل 9.2 اختبار الإصبع,مسبار اختبار الإصبع UL507 |
UL507 Fig 9.2 مسبار مفصلي مع مسبار اختبار إيقاف الويب لإمكانية الوصول إلى الأجزاء الحية
الوصف في UL507 البند 9.1 ~ 9.3:
9 إمكانية الوصول إلى الأجزاء الحية
9.1 عام
9.1.1 لتقليل مخاطر التلامس غير المقصود الذي ينطوي على خطر حدوث صدمة كهربائية من الأجزاء الحية غير المعزولة والأسلاك المغلفة بالفيلم ، يجب أن تتوافق الفتحة الموجودة في حاوية الجهاز أو في المحرك مع 9.3.1 - 9.4.1 و الجدول 9.1.
9.2 محرك يمكن الوصول إليه بشكل مباشر وغير مباشر
9.2.1 المحرك الذي يمكن الوصول إليه مباشرة هو المحرك:
أ) يمكن الاتصال به دون إزالة أي جزء ؛أو
ب) التي تقع لتكون في متناول جهة الاتصال.
9.3 تطبيق المجسات
9.3.1 يتم تطبيق المجسات المشار إليها في الجدول 9.1 والموضحة في الشكل 9.2 على أي عمق يسمح به الفتح ويجب تدويرها أو تحريكها بزاوية قبل وأثناء وبعد الإدخال من خلال الفتحة إلى أي موضع ضروري لمحاولة الاتصال جزء حي غير معزول أو سلك مغطى بالفيلم.إذا لزم الأمر ، يجب تغيير التكوين بعد الإدخال من خلال الفتحة.يشير التكوين إلى وضع الأجزاء المفصلية من المجسات.
اساسي:IEC62368 الشكل V1 ، UL474 الشكل 5.1 ، UL507 الشكل 9.2 (PA100A) ، UL982 الشكل 7.1 ، UL1017 الشكل 2 ، UL1062 الشكل 1.2 ، UL1278 الشكل 8.3 ، UL1310 الشكل 16.2 ، UL6500 الشكل 14 ، UL60065 الشكل 14 و UL60950 الشكل NAF.1.
طلب:يستخدم على نطاق واسع في اختبار حماية العلبة للمعدات الكهربائية.
عينة الاختبار:الأجزاء الميكانيكية أو الأجزاء الميكانيكية للغلاف يمكن الوصول إليها بسهولة.
ميزة:مقبض نايلون + مسبار ، يتم تصنيعه وفقًا للشكل القياسي.
معامل:
اسم | معامل |
1 | R3.5 |
2 | 0.05 |
3 | 0.05 |
4 | 0.05 |
5 | 0.05 |
6 | 16 |
7 | 25.4 |
8 | 0.05 |
9 | 50 |
10 | 78 |
11 | R25 |
12 | 78 |
13 | 97 |
14 | تقريبا.30 درجة |
15 | 5.8 |
16 | 15 |
17 | 19 |
18 | 21.5 |
19 | 25.4 |
20 | 5 |
21 | 30 |
22 | 60 |
23 | 90 |
24 | 96 |
25 | 100 |
26 | 136 |
27 | 154 |
28 | 234 |

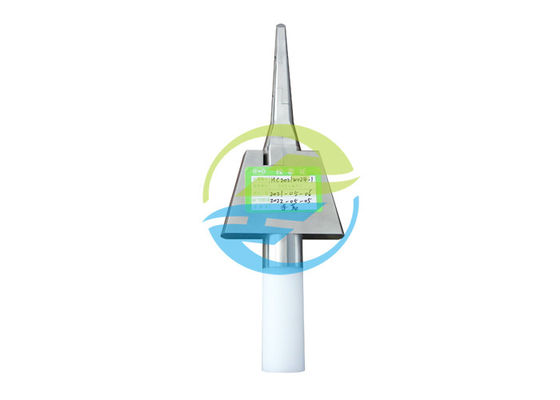

صورة للرجوع اليها:
