IEC60065 البند 8.21 جهاز اختبار الشياق بزاوية دوران 10 درجات و 230 درجة

IEC60065 البند 8.21 جهاز اختبار الشياق ، زاوية دوران 10 و 230 درجة

IEC60065: 2014 البند 8.21

8.21 يجب أن تتوافق مادة الألواح الرقيقة غير القابلة للفصل مع 26.3 من IEC 61558-1: 2009 أو مع ما يلي:
يتم استخدام ثلاث عينات اختبار ، كل عينة فردية تتكون من ثلاث طبقات أو أكثر من مادة رقيقة غير قابلة للفصل تشكل عزلًا معززًا.يتم تثبيت عينة واحدة في كل مرة على مغزل جهاز الاختبار (الشكل 14) كما هو موضح في الشكل 15.
يتم تطبيق قوة هبوط مقدارها 150 نيوتن ± 10 نيوتن على النهاية الحرة للعينة (انظر الشكل 16) ،
باستخدام جهاز لقط مناسب.يتم تدوير المغزل باليد بدون هزات
- من الموضع الأولي (الشكل 15) إلى الموضع النهائي (الشكل 16) والعكس ؛
- على النحو الوارد أعلاه للمرة الثانية ؛
- من الموضع الأولي إلى الموضع النهائي.
إذا انكسرت عينة أثناء الدوران حيث تم تثبيتها على المغزل أو جهاز التثبيت ، فإن هذا لا يشكل فشلًا ويتم تكرار الاختبار على عينة جديدة.إذا تعطلت عينة في أي مكان آخر ، فهذا يعني أن الاختبار قد فشل.
بعد هذا التكييف المسبق ، يتم وضع صفيحة معدنية بسمك 0،035 مم ± 0،005 مم ، بطول 200 مم على الأقل ، على طول سطح العينة ، معلقة على كل جانب من جوانب المغزل (انظر الشكل 16).يجب أن يكون سطح الرقاقة الملامس للعينة موصلًا وليس مؤكسدًا أو معزولاً بأي شكل آخر.يتم وضع الرقاقة بحيث لا تقل حوافها عن 18 مم من حواف العينة (انظر الشكل 17).ثم يتم شد الرقاقة بواسطة وزنين متساويين ، واحد في كل طرف ، باستخدام أدوات تثبيت مناسبة.
بينما يكون المغزل في موضعه النهائي ، وخلال 60 ثانية بعد الوضع النهائي ، يتم تطبيق اختبار قوة العزل بين المغزل والرقائق المعدنية وفقًا لـ
10.4.2 ، باستخدام جهد اختبار 1.5 مرة من القيمة المحددة في الجدول 5 للعزل المعزز ، ولكن ليس أقل من 5 كيلو فولت.
يتم تكرار إجراء الاختبار بأكمله على العينتين الأخريين.

اساسي:تأكد من IEC60065: 2014 البند 8.21 ، الشكل 14 ~ 16 ، IEC60950

تطبيق:التحقق من قوة العزل ضد التلف لمواد الطبقة الرقيقة غير القابلة للفصل.

عينة الاختبار:مادة طبقة رقيقة غير قابلة للفصل.

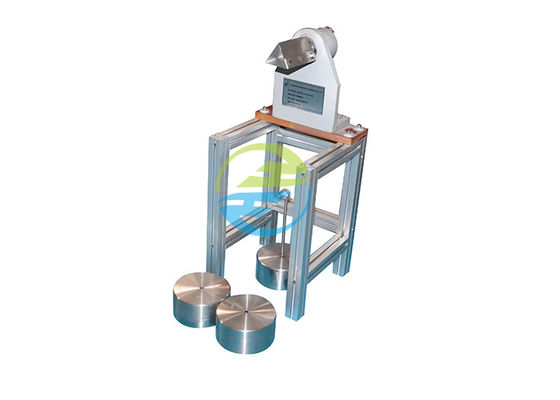

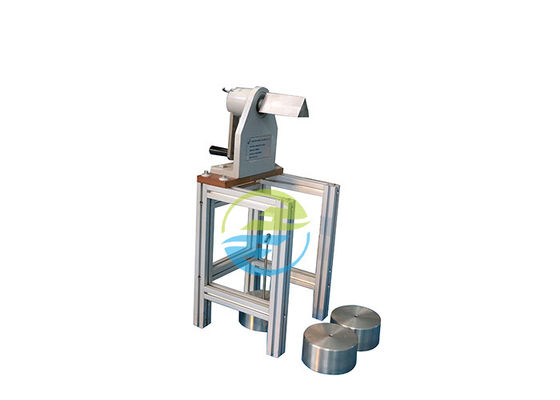

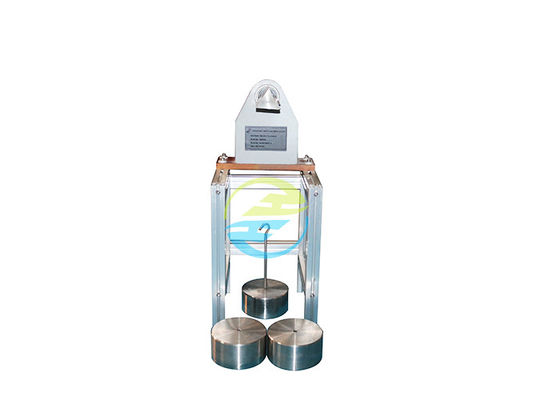

ميزة:يتم تعيين موضع 10 ° و 230 ° بحد ميكانيكي ، ليس فقط لضمان دقة زاوية الاختبار ، ولكن أيضًا لتحقيق طريقة تشغيل بسيطة ؛الوزن بحلقة معلقة ، في حالة تلف نقطة بسبب قوة سحب كبيرة جدًا.

العوامل:

1 ، وزن 50N * 3 قطعة ، يمكن دمجها لتحقيق اختبار 100N و 150N.

2 ، عدد مرات الاختبار: 3 مرات.

3 ، اختبار تحمل الجهد (اختياري).
