| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HongCe |
| إصدار الشهادات: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
| رقم الموديل: | CSH-1 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiatable |
| تفاصيل التغليف: | الخشب الرقائقي |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 15 مجموعة لكلّ شهر |
| صحة: | 0.01J | مدى القياس الحد الأقصى: | 0-2J |
|---|---|---|---|
| تأثير صدمة طاقة: | ماكس. 2J | قطر البندول: | 20 مم |
| تسليط الضوء: | تأثير صدمة إختبار آلة,,pendulum impact testing machine |
||

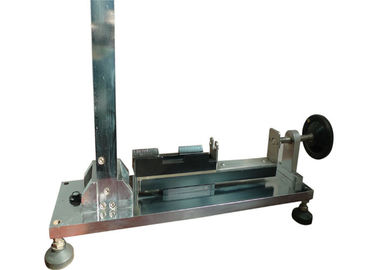

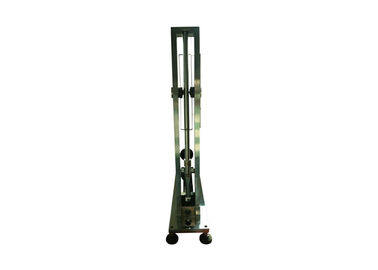

جهاز المعايرة لجهاز معايرة المطرقة الربيعية
تفاصيل المنتج:
وفقًا للمتطلبات الموضحة في IEC60068-2-75 ، يتم استخدام جهاز المعايرة هذا لاختبار طاقة تأثير مطرقة الزنبرك. هذا هو المعدات الخاصة للمختبر.
نظرًا لصعوبة القياس المباشر للطاقة المقدمة لمطرقة الزنبرك المعايرة ، فإن مبدأ المعايرة لهذا الجهاز هو بمقارنة الطاقة التي يتم حسابها من خلال كتلة البندول وارتفاع السقوط.
أعلى دقة القرار لهذا الجهاز هي 0.01J. تم تحسين آلية الإطلاق في التصميم ، حيث يمكنها الحد الأقصى من التأثير على الاهتزاز في الاختبار عندما يتم إيجار مطرقة الزنبرك وقضيب البندول ومحمل الفضاء الجوي من فولاذ عالي الجودة مستورد ، وذلك لتحسين دقة وثبات الجهاز .
أعلى دقة القرار لهذا الجهاز هي 0.01J. تم تحسين آلية الإطلاق في التصميم ، حيث يمكنها الحد الأقصى من التأثير على الاهتزاز في الاختبار عندما يتم إيجار مطرقة الزنبرك وقضيب البندول ومحمل الفضاء الجوي من فولاذ عالي الجودة مستورد ، وذلك لتحسين دقة وثبات الجهاز .
المعايير الفنية:
| صحة | 0.01J |
| أقصى مدى القياس | 0-2J |
| تأثير الطاقة | ماكس. 2J |
| الوزن | غطاء وزن نحاسي (2J) |
| توجيه قطر الأخدود | 51mm |
| رقاص الساعة | صلب |
| البندول القطر | 20MM |
| طول البندول | 635 مم ± 2،5 مم |
| البندول ح | 120 مم ± 2 مم |
| البندول د | 20 مم ± 0.5 مم |
| البندول W | 4 مم ± 0،01 مم |
| فقدان الطاقة في البندول | <0.002J |
| الافراج عن الجهاز | ميلان. الميكانيكي |
| المسافة الزناد | > 30mm و |
| مرجع | IEC 60068-2-75 تين. B1 |
الإجراء لمعايرة المطارق الربيع:
ب .1 مبدأ المعايرة
مبدأ إجراء المعايرة هذا هو مقارنة الطاقة التي توفرها مطرقة زنبركية ، والتي يصعب قياسها مباشرة ، مع طاقة البندول ، محسوبة من كتلتها وارتفاعها.
2. بناء جهاز المعايرة

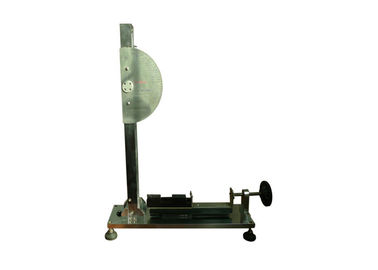

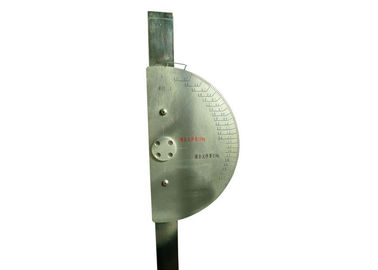

يظهر جهاز المعايرة المجمعة في الشكل B.1. بصرف النظر عن الإطار ، الأجزاء الرئيسية هي محمل "a" ، مؤشر سحب "b" ، بندول "c" ، قاعدة إطلاق "d" وجهاز تحرير "e".
الجزء الرئيسي من جهاز المعايرة هو البندول "c" الموضح في الشكل ب. إلى الطرف السفلي من هذا البندول ، تم إصلاح نوابض فولاذية مع التفاصيل الموضحة في الشكل ب .3. الينبوع مصنوع من الصلب الزنبركي ، ولا يتطلب أي معاملة خاصة ، ويتم تثبيته بشكل صارم على البندول "c".
يوضح الشكل ب .4 بعض الأجزاء على نطاق واسع
تجدر الإشارة إلى أن هذا الزنبرك مصمم لمعايرة المطارق النابضية ذات الخصائص المحددة في الجدول 1 لقيم الطاقة التي تساوي أو تقل عن 1 J. بالنسبة للمطارق النابضة المعايرة ذات الخصائص المحددة في 2 J ، نابض البندول يجب أن يكون جهاز المعايرة ذا تصميم مختلف.
من أجل الحصول على خصائص احتكاك مناسبة للمؤشر ، يتم وضع قطعة من القماش المنسوج السميك بين الأسطح المعدنية للمحمل ، ويتم ثني أسلاك البيانو بطريقة تمارس قوة صغيرة ضد القماش.
نظرًا لأن جهاز التحرير يتم إزالته أثناء معايرة جهاز المعايرة ، يتم تثبيت جهاز التحرير على قاعدة الإطلاق عن طريق البراغي.
ب .3 طريقة معايرة جهاز المعايرة
يتم معايرة جهاز المعايرة باستخدام عنصر ضرب المعايرة "g" مأخوذ من مطرقة زنبركية ، كما هو مبين في الشكل ب .5. قبل المعايرة ، تتم إزالة جهاز التحرير من جهاز المعايرة.
يتم تعليق عنصر الضرب بالمعايرة بأربعة خيوط من الكتان "h" من نقاط التعليق الموجودة في مستوى أفقي ، 2000 مم فوق نقطة التلامس بين البندول وعنصر ضرب المعايرة عندما يكون الأخير في وضعه الباقي. يُسمح لعنصر ضرب المعايرة بالتأرجح ضد البندول ونقطة التلامس في الظروف الديناميكية ، النقطة "k" ، يجب ألا تزيد عن 1 مم تحت نقطة التلامس في موضع البقية. ثم يتم رفع نقاط التعليق على مسافة مساوية للفرق بين نقطتي الاتصال.
