IEC60068-2-75 معايرة أداة ل spring Operated تأثير صدمة مطرق

IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer
IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer

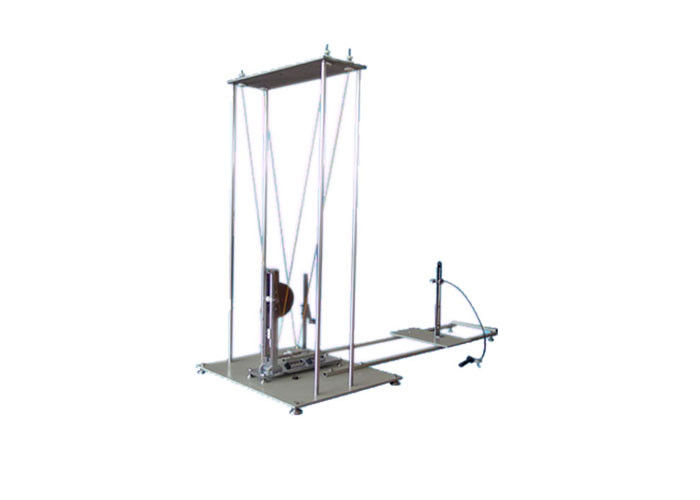

صورة كبيرة :  IEC60068-2-75 معايرة أداة ل spring Operated تأثير صدمة مطرق

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: HongCe
إصدار الشهادات: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
رقم الموديل: CSH-2

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiatable
تفاصيل التغليف: الخشب الرقائقي
وقت التسليم: 25 يوما
شروط الدفع: T/T
القدرة على العرض: 15 مجموعة لكلّ شهر
مفصلة وصف المنتج
صحة: 1.0.01J تكرار دقة: ±0.01J
قياس مدى: 0 ~ 2J تأثير العنصر للمعايرة: 250G
تسليط الضوء:

معدات اختبار تأثير,

,

pendulum impact testing machine

جهاز المعايرة IEC60068-2-75 لمطرقة أثر المطرقة العاملة بالزنب

تفاصيل المنتج:

بالتوافق مع المتطلبات القياسية للمرفق B من IEC60068-275 ، تم تصميم جهاز الإختبار وتصنيعه لمعايرة مطرقة الزنبرك.

المواصفة: IEC 60068-2-63 الملحق A ، IEC 60068-2-75 الملحق B

التطبيق: يهدف هذا الجهاز للتحقق من دقة جهاز معايرة مطرقة الربيع.

عينة الاختبار: جهاز المعايرة للمطارق ذات التأثير الربيعي

ميزة: الامتثال لمتطلبات معيار IEC60068-2-63 و IEC60068-2-75

المعايير الفنية:

صحة 0.01J
كرر الدقة 0.01J ±
نطاق القياس 0 ~ 2J
عنصر التأثير للمعايرة 250G
نقطة مرجعية حققت 1J تأثير الطاقة مع ارتفاع سقوط 408 ± 1mm

إجراء لمعايرة المطارق الربيعية

B.1 مبدأ المعايرة

مبدأ إجراء المعايرة هذا هو مقارنة الطاقة التي توفرها مطرقة الزنبرك ، والتي يصعب قياسها مباشرة ، إلى طاقة بندول ، محسوبة من كتلتها وارتفاعها.

ب -2 بناء جهاز المعايرة

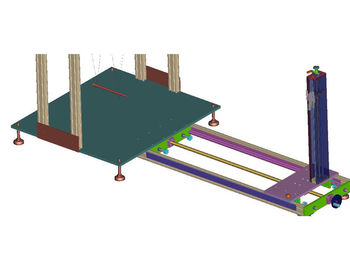

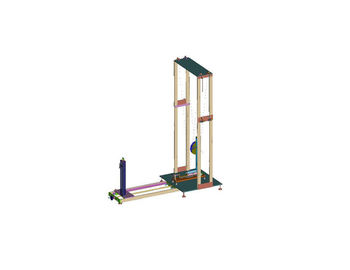

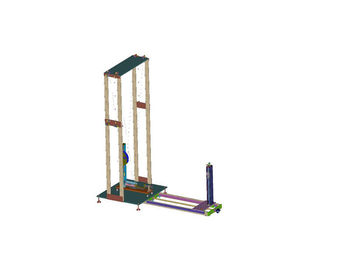

يظهر جهاز المعايرة المجمعة في الشكل B.1. وبصرف النظر عن الإطار ، فإن الأجزاء الرئيسية تحمل "a" ، ومؤشر سحب "b" ، وبندول "c" ، وقاعدة تحرير "d" وجهاز إطلاق "e".

الجزء الرئيسي لجهاز المعايرة هو البندول "c" المبين في الشكل B.2. إلى الطرف السفلي من هذا البندول يتم تثبيت ربيع الصلب مع التفاصيل الموضحة في الشكل B.3. والربيع هو من الصلب الربيعي ، ولا يحتاج إلى معالجة خاصة ، ويتم تثبيته بشكل صارم على البندول "c".

يوضح الشكل B.4 بعض الأجزاء على نطاق واسع

وتجدر الإشارة إلى أن هذا الربيع مصمم لمعايرة مطارق الزنبرك ذات الخصائص المحددة في الجدول 1 لقيم الطاقة التي تساوي أو تقل عن 1 J. لمعايرة مطارق الزنبرك التي لها خصائص على النحو المحدد في 2 J ، ربيع بندول يجب أن يكون جهاز المعايرة بتصميم مختلف.

من أجل الحصول على خصائص الاحتكاك المناسبة للمؤشر ، يتم وضع قطعة من القماش المنسوج السميك بين السطوح المعدنية للحامل ، يتم ثني أسلاك البيانو بطريقة تمارس فيها قوة صغيرة ضد القماش.

نظرًا لإزالة جهاز الإطلاق أثناء معايرة جهاز المعايرة ، يتم تثبيت جهاز الإطلاق على قاعدة الإصدار عن طريق مسامير.

ب / 3 طريقة معايرة جهاز المعايرة

تتم معايرة جهاز المعايرة باستخدام عنصر الضرب "معايرة" مأخوذ من مطرقة زنبركية ، كما هو موضح في الشكل B.5. قبل المعايرة ، تتم إزالة جهاز الإطلاق من جهاز المعايرة.

يتم تعليق عنصر الضرب للمعايرة بواسطة أربعة خيوط كتان "h" من نقاط تعليق تقع في مستوى أفقي ، 2000 مم فوق نقطة التلامس بين البندول وعنصر الضرب عند المعايرة عندما يكون الأخير في وضعه المتبقي. يسمح لعنصر الضرب بالمعايرة بالتأرجح ضد البندول ونقطة التلامس تحت الظروف الديناميكية ، النقطة "k" ، يجب ألا تزيد عن 1 مم تحت نقطة التلامس في موضع الباقي. ثم يتم رفع نقاط التعليق على مسافة مساوية للفرق بين نقطتي الاتصال.

عند ضبط نظام التعليق ، يكون محور عنصر الضرب للمعايرة "g" بزاوية قائمة على سطح تأثير البندول "c" ويجب أن يكون عنصر الضرب على المعايرة أفقيًا عند لحظة التأثير.

عندما يكون عنصر الضرب للمعايرة في موضعه ، يتم وضع جهاز المعايرة بحيث يتم وضع النقطة "k" بالضبط على رأس عنصر الضرب من المعايرة.

للحصول على نتائج موثوقة ، يتم تثبيت جهاز المعايرة بشكل صارم لدعم كبير ، على سبيل المثال إلى الجزء الهيكلي للمبنى.

يتم قياس ارتفاع السقوط في مركز ثقل عنصر الضرب للمعايرة ويمكن تسهيل القياس باستخدام جهاز مستوى سائل يتكون من أنبوبين زجاجيين "j" مترابطين بواسطة خرطوم مرن. يتم إصلاح أحد الأنابيب الزجاجية ويتم تزويده بمقياس "I".

يمكن وضع عنصر الضرب للمعايرة في موضعه العلوي عن طريق خيط رفيع "m" والذي عندما يحدث تمزق ، يؤدي إلى إطلاق عنصر الضرب من المعايرة.

لتوسيع جهاز المعايرة ، يتم رسم دائرة على لوحة المقياس ، مركز هذه الدائرة بالتزامن مع حمل البندول و نصف قطرها بحيث تمتد الدائرة إلى مؤشر السحب. في هذه الدائرة ، يتم وضع علامة على النقطة صفر 0 J الموضحة في الشكل B.6 عند النقطة المشار إليها بمؤشر السحب عندما يكون الأخير ملتامياً مع البندول في موضع الباقي.

يتم إجراء المعايرة باستخدام طاقة تأثير 1 J ، والتي يتم تحقيقها مع ارتفاع سقوط 408 ملم ± 1 ملم ، مع عنصر الضرب المعايرة من 250 غرام.

يتم الحصول على النقطة على لوحة القياس المقابلة لـ 1 J بالسماح لعنصر الضرب المعايرة المعلقة بالتأرجح مقابل النقطة "k" على نبع البندول. بعد ضرب البندول ، يجب ألا يتحرك عنصر الضرب المعايرة. يتم تكرار العملية 10 مرات على الأقل ونقطة J 1 هي متوسط ​​مؤشرات مؤشر السحب.

ثم يتم تحديد المكوِّنات الأخرى للمقياس كما يلي:

أ) يتم رسم خط مستقيم من خلال مركز الدائرة ونقطة 0 J ؛

ب) يشار إلى الإسقاط المتعامد لنقطة 1 J على هذا الخط بواسطة P ؛

ج) تنقسم المسافة بين النقطتين J و P إلى 10 أجزاء متساوية ؛

د) من خلال كل نقطة تقسيم ، يتم رسم خط عمودي على السطر 0 JP ؛

ه) تقابل التقاطعات بين هذه الخطوط والدائرة قيم طاقة الصدم التي تساوي 0.1 J ؛ 0.2 ي؛ تصل إلى 0.9 ج

يمكن استخدام نفس المبدأ لتوسيع النطاق إلى ما بعد نقطة J 1. ويبين الشكل B.6 تقسيم صفيحة المقياس "f".

ب-4 استخدام جهاز المعايرة

يتم وضع مطرقة الربيع المراد معايرتها في قاعدة الإطلاق ثم يتم تشغيلها ثلاث مرات بواسطة جهاز الإطلاق. لا يجوز الافراج يدويا.

لكل عملية ، يتم تحويل العنصر المدهش للمطرقة الربيعية إلى معايرة في موضع مختلف. تعتبر القيمة المتوسطة للقراءات الثلاث على جهاز المعايرة هي القيمة الفعلية لطاقة التأثير في العينة.
