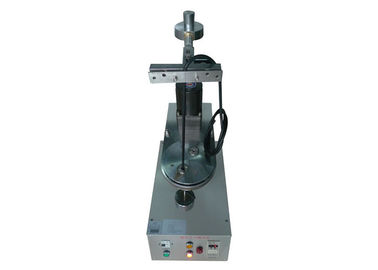

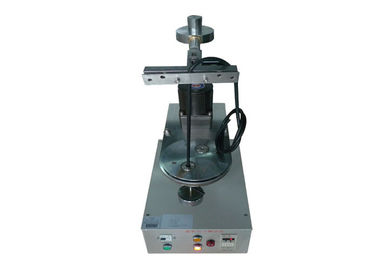

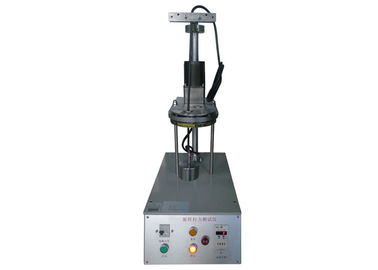

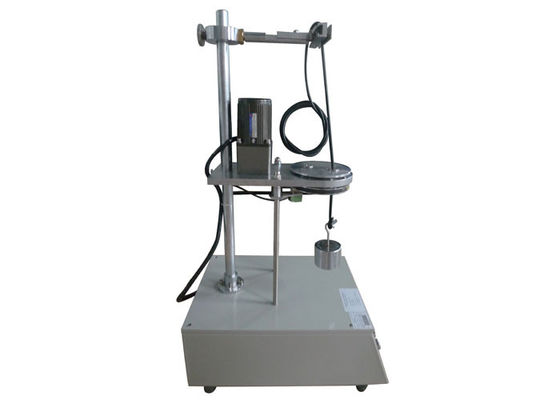

IEC60884-1 الشكل 11 لقط جهاز لاب اختبار آلة اختبار الشد Sterength

IEC60884-1 الشكل 11 لقط جهاز لاب اختبار آلة اختبار الشد Sterength

  • IEC60884-1 الشكل 11 لقط جهاز لاب اختبار آلة اختبار الشد Sterength
  • IEC60884-1 الشكل 11 لقط جهاز لاب اختبار آلة اختبار الشد Sterength
  • IEC60884-1 الشكل 11 لقط جهاز لاب اختبار آلة اختبار الشد Sterength
  • IEC60884-1 الشكل 11 لقط جهاز لاب اختبار آلة اختبار الشد Sterength
IEC60884-1 الشكل 11 لقط جهاز لاب اختبار آلة اختبار الشد Sterength
تفاصيل المنتج:
مكان المنشأ: خزف صينيّ
اسم العلامة التجارية: HongCe
إصدار الشهادات: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
رقم الموديل: HC9903
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiatable
تفاصيل التغليف: الخشب الرقائقي
وقت التسليم: 25 يوما
شروط الدفع: T/T
القدرة على العرض: 15 مجموعة لكلّ شهر
اتصل
مفصلة وصف المنتج
نطاق عدد العد: 1 ~ 9999 (150 مرة (15 دقيقة) بشكل افتراضي معدل الاختبار: (10 ± 2) ص / دقيقة
وزن: 300G / 400G / 700G / 900G / 1400g / 2000G * 1 قطر gyration: 75mm
تسليط الضوء:

tensile قوة يختبر تجهيز,معدات اختبار المعمل

,

lab testing equipment

جهاز تثبيت اختبار الشد ، IEC60884-1 الشكل 11 جهاز اختبار جهاز اختبار جهاز لقط

التطبيق :

يجب أن تكون المحطات ذات اللولب اللولبي مصممة ومبنية بحيث تقوم بشد الموصل (الموصلات) دون أي ضرر لا لزوم له للموصل (الموصلات).


الجهاز هو جهاز لفحص التلف. يتم وضع الجهاز في جهاز الاختبار وفقًا لجهاز الاختبار ومزود بموصل (موصلات) صلب وصلب و / أو مرن ، وفقًا للمعايير أولاً مع أصغر ثم مع أكبر منطقة مستعرضة اسمية ، المسمار اللولب ( ق) أو الجوز (ق) يجري تشديد مع عزم الدوران وفقا لمعايير.


يجب أن يكون طول موصل الاختبار أطول بـ 75 مم من الطول (H) المحدد في المواصفة القياسية.
يتم تمرير نهاية الموصل من خلال جلبة مناسبة في لوحة موضوعة على ارتفاع (H) أسفل الجهاز ، كما هو مذكور في المعيار. يتم وضع البطانة في مستوى أفقي بحيث يصف خطها المركزي دائرة قطرها 75 مم ، متحدة المركز مع مركز وحدة التحامل في المستوى الأفقي. ثم يتم تدوير اللوحه بمعدل (10 ± 2) r / min.


يجب أن تكون المسافة بين فم وحدة التحامل والسطح العلوي للجلبة في حدود ± 15 مم من الارتفاع المحدد في المعيار. قد يتم تشحيم البطانة لمنع الربط أو الالتواء أو الدوران للموصل المعزول.
يتم تعليق كتلة كما هو محدد في المعيار من نهاية الموصل. مدة الاختبار ما يقرب من 15 دقيقة. أثناء الاختبار ، لا ينزلق الموصل من وحدة التثبيت ولا يتكسر بالقرب من وحدة التحامل ، ولا يتلف الموصل بطريقة تجعله غير صالح للاستخدام مرة أخرى.

المعايير الفنية:

التيار الكهربائي: 220V 50Hz أو 115V 60Hz
نطاق عدد العد: 1 ~ 9999 (150 مرة (15 دقيقة) هو افتراضيًا.
معدل الاختبار: (10 ± 2) r / min
الوزن: 300g / 400g / 700g / 900g / 1400g / 2000g * 1 (يمكن تخصيصها)
قطر التدوير: 75mm
قطر ثقب جلبة (مم): 6.5،9.5،13،14.5 (يمكن تخصيصها)
الارتفاع (H) (mm): 260،280،300،320mm
تتوافق مع المعيار: IEC60884Figure11 ، VDE0620 ، IEC60947.1 الشكل 1

نموذج HC9903 HC9903A HC9903B (محطتان)
معدل الاختبار 10 ± 2 دورة في الدقيقة 10 ± 2 دورة في الدقيقة 9 ± 1 دورة في الدقيقة
قطر التدوير 75MM 75MM 76MM
أوقات الاختبار 0 ~ 9999 0 ~ 9999 0 ~ 9999
الأوزان 0.3 ، 0.4 ، 0.7 ، 0.9 ، 1.4 ، 2 كجم 0.3 ، 0.4 ، 0.7 ، 0.9 ، 1.4 ، 2 ، 2.9 ، 4.5 ، 5.9 ، 6.8 ، 8.6 ، 9.5 ، 10.4 ، 14 ، 15 ، 16.8 ، 20 ، 22.7 كجم 0.7 ، 0.9 ، 1.4 ، 2.3 ، 3.6 ، 4.5 ، 6.8 ، 11.4 ، 13.6 ، 18.2 ، 22.7 ، 27.2 ، 36.3 ، 45.4 كيلوجرام
ارتفاع الاختبار 260 ، 280 ، 300 ، 320 مم 250 ~ 500MM 250 ~ 500MM
قطر ثقب الطويق 6.5 ، 9.5 ، 13 ، 14.5 ملم 6.5 ~ 28.6 ملم ، 12 قطعة 6.5 ~ 28.6 ملم ، 12 قطعة
المعايير GB2099.1، GB16915.1 GB13140.3 UL486A-B ، UL498

منطقة المقطع العرضي الاساسي للموصل (mm²)

قطر ثقب جلبة (مم)

الطول (مم)

كتلة للموصل (كلغ)

0.5

6.5

260

0.3

0.75

6.5

260

0.4

1.0

6.5

260

0.4

1.5

6.5

260

0.4

2.5

9.5

280

0.7

4.0

9.5

280

0.9

6.0

9.5

280

1.4

10.0

9.5

280

2.0

16.0

13.0

300

2.9

25.0

13.0

300

4.5

35

14.5

320

6.8

1 ، الطول: ± 15mm.

2 ، إذا كان قطر حفرة جلبة ليست كبيرة بما فيه الكفاية ، يمكنك اختيار أكبر واحد.
