ضاغط تكييف الهواء للسيارات أربع غرف نظام الكشف عن تسرب الهيدروجين والنيتروجين

ضاغط تكييف الهواء للسيارات أربع غرف نظام الكشف عن تسرب الهيدروجين والنيتروجين

أناntroduction إلى المنتجات

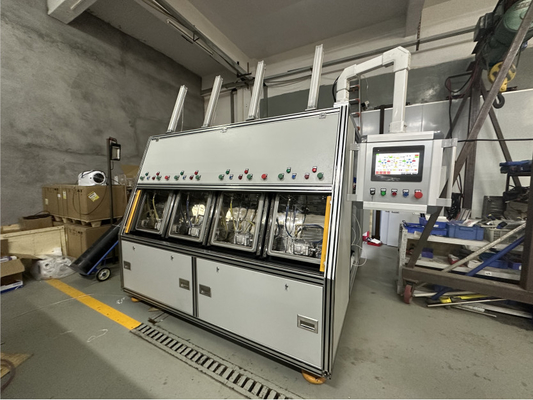

نظام الكشف عن تسرب النيتروجين المكون من أربعة خزانات هو جهاز يستخدم للكشف عن تسرب الغاز في أجزاء السيارات أو غيرها من المعدات.يتكون عادة من أربعة صناديق اختبار مختومة وأجهزة الكشف المقابلة.عند الاستخدام ، ضع الأجزاء المراد اختبارها في صندوق الاختبار ، ثم اكتشف ما إذا كان هناك تسرب للغاز عن طريق حقن خليط غاز الهيدروجين والنيتروجين.

يستخدم نظام الكشف عن التسرب مزيجًا من الهيدروجين وغاز النيتروجين كوسيط للكشف لأن الهيدروجين شديد النفاذية ، مما يسهل اكتشاف التسريبات الصغيرة.سيتفاعل الغاز الموجود في غرفة الاختبار مع نقطة التسرب على سطح المكون المراد اختباره ، وإذا كان هناك تسرب ، فسيتم اكتشاف الغاز بواسطة جهاز الكشف.

وفقًا لمبدأ الكشف عن التسرب الأساسي للهيدروجين والنيتروجين ، يتم استخدام الهيدروجين والنيتروجين كغاز تتبع لملء الفراغ في غرفة التفريغ.بعد ذلك ، يمكن لكاشف تسرب الهيدروجين والنيتروجين أن يحدد بسرعة ودقة حالة التسرب لقطعة العمل بدقة عالية.

عملية العمل

1. تركيب الشغل وإغلاق صندوق الفراغ:

أ.يضع المشغل قطعة العمل في حجرة التفريغ ، ويربط واجهة قطعة العمل بالموصل السريع داخل حجرة التفريغ ، ويضغط على زر البدء.

ب.أغلق حجرة التفريغ تلقائيًا ، وستبدأ دورة الكشف على الفور.

ملاحظة: يتم تثبيت واقيات الشبكة على جانبي غرفة التفريغ.عند إغلاق باب غرفة التفريغ ، تأكد من عدم وجود أشياء تتداخل مع حركة غرفة التفريغ في منطقة الإغلاق.

2. كنس الغرفة الفراغية وتنظيف الشغل بالمكنسة الكهربائية:

أ.قم بتفريغ غرفة التفريغ تلقائيًا حتى يصل مستوى الفراغ بالداخل إلى ضغط الفتح المحدد.

ب.في نفس الوقت ، قم بتفريغ قطعة العمل تلقائيًا حتى يصل مستوى الفراغ داخل قطعة العمل إلى قيمة الفراغ المحددة.

3. ملء نيتروجين الهيدروجين بقطعة العمل ، التسرب المتوسط ​​، وكشف التسرب الدقيق

أ.املأ قطعة العمل تلقائيًا بغاز الهيدروجين والنيتروجين عند الضغط المحدد حتى يصل الضغط داخل قطعة العمل إلى القيمة المحددة.

ب.كشف التسرب المتوسط: بعد الانتهاء من تعبئة الهيدروجين والنيتروجين ، يتم الحفاظ على قطعة العمل تلقائيًا تحت الضغط ، ويتم تحديد ما إذا كان هناك تسرب متوسط ​​بناءً على قيمة انخفاض الضغط داخل قطعة العمل:

إذا تجاوزت قيمة انخفاض الضغط داخل قطعة العمل النطاق المحدد ، فسيتم إنهاء عملية الكشف عن التسرب ، وسوف تشير واجهة التشغيل إلى تسرب متوسط ​​واستعادة الغاز.

ج.بعد الانتهاء من تسرب الوسيط ، قم بتنفيذ حكم التسرب الجزئي:

إذا اكتشف كاشف التسرب أن إشارة الهيدروجين والنيتروجين تتجاوز القيمة المحددة في غرفة التفريغ ، فإنه يشير إلى وجود تسرب جيد في قطعة العمل ، ويتم توفير إشارة إشارة تسرب دقيقة على واجهة التشغيل.

إذا لم يكتشف كاشف التسرب إشارات الهيدروجين والنيتروجين التي تتجاوز القيمة المحددة في غرفة التفريغ ، فإنه يشير إلى أن قطعة العمل قد اجتازت الفحص ، ويتم توفير إشارة مؤهلة على واجهة التشغيل.

4. تضخم غرفة الفراغ

أ.ملء غرفة الفراغ تلقائيًا بالجو.

ب.في نفس الوقت ، الهيدروجين والنيتروجين داخل قطعة العمل يتم استعادتهما تلقائيًا.

5. تفريغ الشغل

أ.إذا كان الاختبار مؤهلاً:

يفتح باب غرفة التفريغ تلقائيًا.يقوم المشغل بفصل المفصل الموجود داخل الحجرة من واجهة قطعة العمل.

ب.إذا فشل الاختبار:

اضغط على زر التأكيد يدويًا وسيفتح باب غرفة التفريغ تلقائيًا.يقوم المشغل بفصل المفصل الموجود داخل الصندوق عن واجهة قطعة العمل.

ج.في حالة حدوث إنذار أثناء عملية الكشف:

اضغط يدويًا على زر التأكيد.يفتح باب غرفة التفريغ تلقائيًا.اضغط على موجه رسالة الخطأ على شاشة اللمس لمسح حالة التنبيه ، ثم أعد اختبار قطعة العمل.

ملاحظة: لفرز المنتجات مع اكتشاف تسرب: 1. أخرج قطعة عمل واحدة واترك قطعة عمل واحدة.2. استمر في اختبار قطعة عمل واحدة متبقية في الحجرة وفقًا لطريقة التشغيل العادية.تستمر هذه الدورة حتى يتم الكشف عن قطعة عمل محددة تسريب.
