| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HongCe |
| إصدار الشهادات: | Third part calibration certificate(cost additional) |
| رقم الموديل: | HDX1307 |
| الحد الأدنى لكمية: | مجموعة واحدة |
|---|---|
| الأسعار: | Negotiatable |
| تفاصيل التغليف: | الخشب الرقائقي |
| وقت التسليم: | 10 أيام عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 20 مجموعة شهريا |
| الاسم: | جهاز اختبار الانحناء البارد | المعيار: | إيك 60811-1-4، إيك 60811-504 |
|---|---|---|---|
| الضمان: | سنة واحدة | المحطات: | 2 |
| مغزل: | 13 قطعة | القطر الخارجي للعينة: | 2.5 ملم ~ 12.5 ملم |
| التطبيق: | اختبار الانحناء عند درجة حرارة منخفضة | طريقة التشغيل: | يدوي |
| تسليط الضوء: | معدات اختبار IEC اليدوية,كابلات غطاء معدات اختبار IEC,أجهزة اختبار الانحناء البارد IEC 60811,Cables Sheaths IEC Test Equipment,IEC 60811 Cold Bend Test Apparatus |
||
معدات اختبار IEC IEC 60811 جهاز اختبار الانحناء البارد للكابلات الغلاف والعزل
عرض المنتجمعدات اختبار IEC:
اختبار الانحناء منخفض درجة الحرارة هو جهاز يستخدم لاختبار أداء الانحناء الديناميكي للأسلاك والكابلات في درجة حرارة منخفضة. وتتكون الأجهزة أساسا من جهاز تحكم الحرارة منخفض درجة الحرارة،جهاز التلفيف ونظام اختبار الموادمناسبة للأسلاك والكابلات الدائرية التي يقل قطرها الخارجي عن 12.5 ملم أو يساوي ذلك أو للأسلاك الدائرية المعزولةبالإضافة إلى الأسلاك والكابلات المسطحة ذات حجم الأكمام القصيرة أقل من 20 ملم أو يساوي ذلك أو قلب الأسلاك المعزولة من المروحة والتي لا يمكن تصنيعها إلى قطع من الجهاز.
المعيارمنجهاز اختبار الانحناء البارد:
IEC 60811-1-4 طرق اختبار مشتركة لمواد العزل والغلاف من الكابلات الكهربائية والبصرية - الجزء 1-4: طرق التطبيق العام - الاختبار عند درجة حرارة منخفضة الفقرتين 8.1 و 8.2;
مقياس IEC 60811-504 الكابلات الكهربائية والألياف البصرية طرق الاختبار للمواد غير المعدنية الجزء 504: الاختبارات الميكانيكية اختبارات الانحناء في درجات حرارة منخفضة للعزل والغلاف
التطبيقمنمعدات اختبار IEC:
يستهدف هذا الاختبار إجراء اختبارات الانحناء في درجة حرارة منخفضة على العزل والغلافات المكبلة.
عينة الاختبارمنجهاز اختبار الانحناء البارد:
بالنسبة للاختبارات على العزل ، يستهدف الاختبار الموصلات المعزولة ذات الشق العرضي الدائري التي يصل قطرها الخارجي إلى 12 بما في ذلك ،5 ملم وبالنسبة للقلوب ذات الشكل القطاعي عندما لا يكون من الممكن تحضير أجراس غبية.
بالنسبة للاختبارات على الغطاء، يستهدف الاختبار الكابلات التي يصل قطرها الإجمالي إلى 12,5 ملم بما في ذلك؛ وللكابلات المسطحة، التي يصل طول المحور الرئيسي إلى 12,5 ملم بما في ذلك.
الأمور تحتاج إلى الاهتماممنمعدات اختبار IEC:
1تأكد من أن آلة الاختبار تحتفظ بدرجة حرارة منخفضة أثناء الاختبار لتجنب الآثار الحرارية على المادة.
2خلال عملية الاختبار ، من الضروري استخدام الأجهزة الملائمة والعينات لضمان دقة وموثوقية نتائج الاختبار.
3أثناء الاختبار، تحتاج إلى إيلاء الاهتمام إلى حالة تشغيل الجهاز وتسجيل بيانات الاختبار لتحليل وتقييم لاحقة.
المعلماتمنمعدات اختبار IEC:
المحطة:2
قطر العينات:Φ2.5mm 12.5mm
عدد الدورات: من 2 إلى 10 دورات، ويكون عدد الدورات كما هو محدد في الجدول التالي:
| القطر الإجمالي لقطعة الاختبار (د) (ملم) | عدد الدورات |
| D≤2.5 | 10 |
2.5| 6 |
|
4.5| 4 |
|
6.5| 3 |
|
8.5| 2 |
|
حالة الاختبار: يجب أن يكون قطر القضيب ما بين 4 و 5 أضعاف قطر القطعة المختبرة. يتم تجهيز القضيب بشكل قياسي بـ: ف4، ف5، ف6، ف7، ف8، ف10، ف12، ف14، ف16، ف18، ف20، ف24، ف37.5mm
سرعة الدوران: 5S / دورة، التحكم اليدوي
قطر الأنابيب: Ф3.5،Ф6،Ф10،Ф12،Ф16ملم، كل قطعة من قطعتين

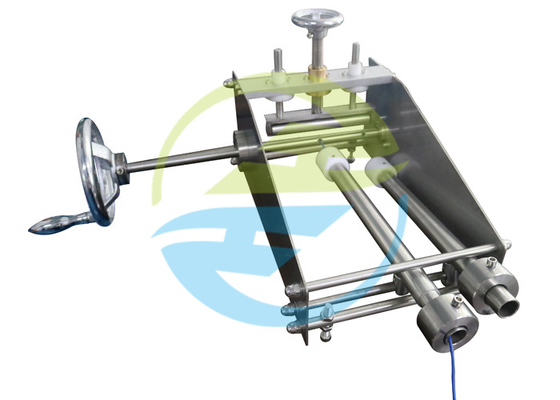

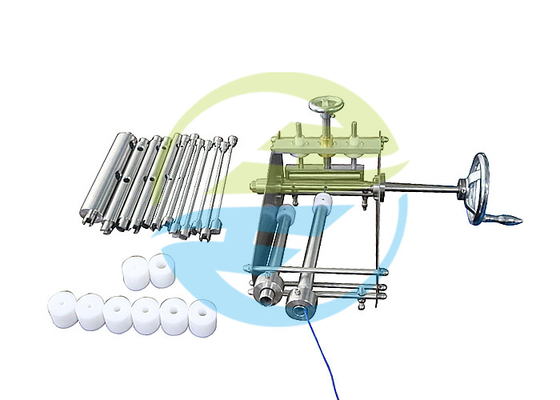

الصورة للإشارةمنمعدات اختبار IEC:
