تفاصيل المنتج:
شروط الدفع والشحن:
|
| تحكم لوح: | 7 بوصة touch screen | ضبطت أسلوب: | محرك سيرفو + محرك المسمار |
|---|---|---|---|
| اختبرت تيار: | 400A | محطة اختبار: | 3 محطات |
| تسليط الضوء: | ,,electrical plug tester |
||

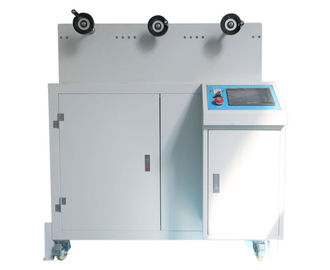

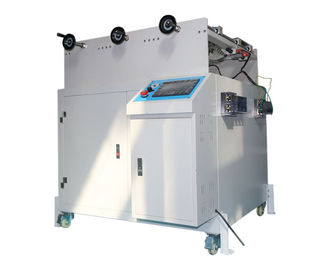

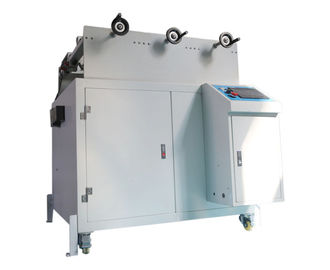

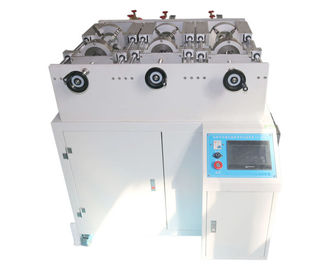

شاشة 7 بوصة تعمل باللمس المركبات الكهربائية التوصيل ومقبس الحياة آلة اختبار
معلومات المنتج:
يتم تصنيع هذا الجهاز اختبار وفقا لمتطلبات معيار IEC 62196-1 من، وهي مناسبة لأنواع مختلفة من المكونات المركبة الكهربائية واختبار الحياة مأخذ، تتوافق مع البند 22. كسر قدرة والبند 23 التشغيل العادي. هذا الجهاز اختبار يعتمد عالية الجودة هيكل من الألومنيوم وسبائك الألومنيوم لوحة، دليل، أجهزة السيارات وقضيب المسمار، الشاشات التي تعمل باللمس لوحة عملية وسهلة الاستخدام. أنه يمكن الاتصال على غرفة تحميل لأسلاك كهرباء الثناء تستر LP-2 على المضي قدما التيار والجهد، وتحقيق عدم التحميل مشحونة (الفولطية، لا الحمل الحالي) اختبار دورة ادخال وسحب وغير كسر القصير وضع اختبار الدوائر.
هذا الجزء من IEC62196 ينطبق على المقابس، ومنافذ مأخذ التوصيل، موصلات، مداخل وتوصيلات للسيارات الكهربائية، المعدة للاستخدام في أنظمة الشحن موصل التي تتضمن سبل مكافحته، مع تقدير الجهد التشغيل لا تتجاوز:
690 فولت تيار متردد، 50-60 هرتز، في التصنيف الحالي لا تتجاوز 250 ألف؛
600 فولت تيار مستمر، في التصنيف الحالي لا تتجاوز 400 ألف؛
وتهدف هذه الملحقات وتركيبات لاستخدامها في الدوائر المحددة في IEC61851-1 التي تعمل على الفولتية وترددات مختلفة والتي قد تشمل ELV وإشارات الاتصالات.
هذه الملحقات وتركيبات هي لاستخدامها في درجة الحرارة المحيطة بين -30 ℃ و + 50 ℃. في بعض البلدان، قد تنطبق شروط أخرى.
وتهدف هذه الملحقات أن تكون متصلا فقط إلى الكابلات مع النحاس أو النحاس وسبائك الموصلات.
المعايير الفنية:
| اسم العنصر | سيارات الكهربائية التوصيل ومقبس الحياة آلة اختبار |
| مزود الطاقة | AC 220V 50HZ |
| لوحة التحكم | شاشة تعمل باللمس 7 بوصة |
| وضع التحكم | سيرفو + محرك المسمار |
| اختبار الحالي | 400A (التي تطبقها الحكومة الحمل) |
| محطة اختبار | 3 محطات |
| مرات اختبار | 10000 مرات، يمكن تعيين |
| إدراج وسحب السرعة | (0.8 ± 0.1) متر / ثانية (يمكن أن تكون محددة مسبقا) |
| بضربة واحدة | ≧ 50MM |
| دورة والتوصيل مرة | يتم إدراج المكونات أو مركبة الموصل في وانسحبت من مأخذ منفذ أو مركبة مدخل بمعدل 7.5 السكتات الدماغية في الدقيقة الواحدة، الكهربائية وقت الاتصال 2-4S، إدراج واحد أو الانسحاب باعتباره السكتة الدماغية والسكتة الدماغية إدراج واحد وسحب شكل السكتة الدماغية دورة |
| المشبك | 3 مجموعات، والمقرنة المشبك العالمي |
| حجم | 1000 X 690 X390 لتكون مرجعا |
شرط القدرة 22. يكسر
يجب بند 22.1 ملحقاتها المخصصة للانقطاع الحالي (صنع وكسر تحت الحمل) لديها القدرة على كسر كافية.
ملاحظة: إكسسوارات تصنيف 250 ألف ميلان أو 400 يتم تصنيف لقطع استخدام فقط، وليس لانقطاع الحالي والعاصمة، ويقصد بها لاستخدامها مع نظام دائرة التحكم الطيار والتعشيق المقدمة كجزء من المعدات أو جزء من EV. لم يتم تحديد هذه الملحقات على أنها لانقطاع الحالي.
هذا ويتم التأكد عن طريق اختبار الملحقات التكميلية التزاوج وفقا 22.2.
يجب بند 22.2 موقف الاختبار يكون أفقي، أو إذا تعذر ذلك، كما هو الحال في الاستخدام العادي.
يتم إدراج المكونات أو مركبة الموصل في وانسحبت من مأخذ منفذ أو مدخل السيارة بمعدل 7.5 السكتات الدماغية في الدقيقة الواحدة، أو في المعدل الموصى به من قبل الشركة المصنعة، أيهما أقل. يجب سرعة الإدراج وفصل المكونات أو مركبة موصل يكون (0.8 ± 0.1) متر / ثانية.
يتم قياس السرعة عن طريق تسجيل الفاصل الزمني بين الإدراج أو الفصل بين الاتصالات الرئيسية والإدراج أو فصل الاتصال التأريض. بالنسبة إلى المسافة.
ويحتفظ الاتصالات الكهربائية لمدة لا تتجاوز 4 الصورة وما لا يقل عن 2 ثانية.
البند 23 عملية عادية
يجب 23.1 إكسسوارات تحمل، بدون ارتداء المفرط أو غيرها من تأثير ضار، الضغوط الميكانيكية والكهربائية والحرارية التي تحدث في الاستخدام العادي.
يتم التحقق من امتثال اختبار أي من الإكسسوارات مع ملحق تكميلي جديد.
23.3 أثناء الاختبار، لن يحدث أي الانحناء المستمر.
بعد الاختبار، يجب العينات تظهر:
لا ارتداء عرقلة استخدام آخر للملحق أو التعشيق، إن وجدت.
أي تدهور للحاويات أو حواجز.
لا الأضرار التي لحقت فتحات دخول وللاتصالات المكونات التي قد تعيق حسن سير العمل.
لا تخفيف من التوصيلات الكهربائية أو الميكانيكية.
لا تسرب ختم المركبة؛
تتم المحافظة على استمرارية بين إشارة التزاوج والاتصالات الرائدة.
