تفاصيل المنتج:
شروط الدفع والشحن:
|
قوس إضراب تيار: | 33A | ضربة قوس الجهد: | 220-240 فولت |
---|---|---|---|
سرعة تشغيل القطب: | 254mm / ق ± 25MM / ثانية | تردد ضرب القوس: | 40times / دقيقة |
تسليط الضوء: | الأجهزة الكهربائية تستر,الأجهزة المحمولة اختبار المعدات |

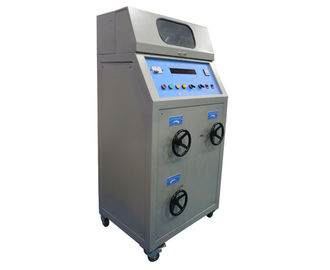

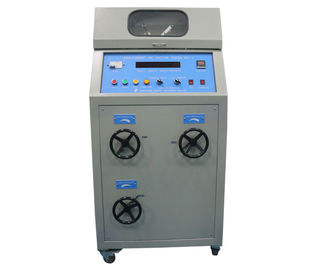

ارتفاع الحالي اختبار قوس الإشعال
HAI-1
مقدمة المنتجات
يتوافق هذا الجهاز مع المتطلبات القياسية لـ UL 746A و UL746C و UL 498 والبند 114 و IEC 60950-1 و BS EN 60950-1 و BS 7002 وغير ذلك. وهو مناسب لاختبار مقاومة الانحناء لمواد المنتجات الكهربائية والإلكترونية والمنزلية إن مبدأ العمل هو محاكاة التسرب الكهربائي على العازل الذي قد يحدث بين قطبي الأجزاء الحية المختلفة أو بين الأجزاء الحية والأجزاء المعدنية (المؤرضة) الأرضية. يتم استخدامه لقياس وتقييم أداء المقاومة القوسية للعازل تحت الجهد المحدد.
اختبار إشتعال القوس العالي الحالي يعتمد الأقطاب المزدوجة. مع تيار محدد (33A) وعامل قدرة (COSφ0.5) ، وفقًا لسرعة محددة من القوس (254mm / s) وتكرار التكرار (40 مرة / دقيقة) ، تضرب القوس بشكل متكرر إلى 200 مرة على سطح العينة. يمكن تقييم أداء اشتعال القوس الكبير الحالي (HAI) حسب ما إذا كان يمكن إشعال العينة.
المعايير الفنية
الأقطاب الكهربائية | Ф3.5mm 30 درجة النحاس (ثابت) الكهربائي Ф3.0mm 60 ° القطب الفولاذ المقاوم للصدأ (الديناميكي) |
اضراب قوس الحالية | 33A |
قوس الإضراب الجهد | 220-240V |
سرعة تشغيل الكهربائي | 254mm / ق ± 25MM / ثانية |
قوس إضراب التردد | 40times / دقيقة |
عامل القوى | COSφ0.5 |
أوقات الاختبار | 0-9999times |
طاقة كهربائية شغالة | 220VAC / 60Hz ، 15kVA |
خطوات التشغيل:
1. وظائف لوحة
الطاقة: قم بتشغيل مفتاح الطاقة وتشغيل الجهاز.
2.STOP / START: لإيقاف أو بدء الاختبار أو تصحيح الأخطاء.
RESET: امسح قيمة العرض الحالية لأوقات االختبار.
استكمال: سيتم إعطاء إنذارات الصوت والضوء من بعد الانتهاء من الاختبار.
تلقائي: شغّل الاختبار تلقائيًا
الدليل: عند اختيار الوضع اليدوي ، يمكن للمحرك بدء العمل حتى المشغل لا يضغط على زر البدء ، فهو مناسب لتصحيح الأخطاء.
الاختبار: اختر هذا الوضع ، سيقوم الجهاز بمعالجة الاختبار بشكل طبيعي بعد تصحيح الأخطاء.
التصحيح: تحت وضع [AUTOMATIC] ، اضغط على زر [START] ، قم بتدوير المقابض ببطء لضبط التيار والجهد ، حتى يصل تيار العمل إلى 33A (220V-240V) ، ويتم ضبط عامل القدرة على 0.50.

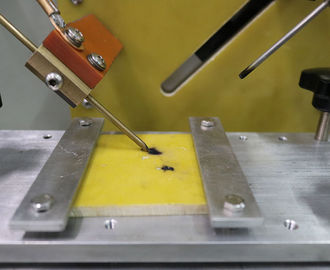

3. تركيب عينة الاختبار

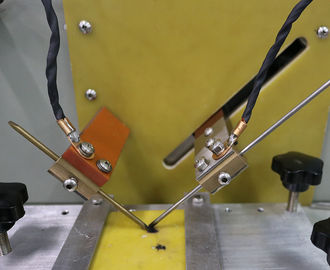

4. كما هو مبين أدناه ، عندما يتم تشغيل التيار الكهربائي ، إصلاح العينة مم 130 × 13 مم × (2 ~ 12) ملم إلى الرقصة ، ضبط موضع القطب بحيث يكون القطبين في زاوية 45 درجة وعلى اتصال جيد. يمكن ضبط ارتفاع العينة من خلال تعديل البراغي الثلاثة البرقوقة.
عند تثبيت الأقطاب الكهربائية ، يجب إصلاح المسامير المشدودة على تركيبات الأقطاب الكهربائية ، أو سوف تسقط الأقطاب الكهربائية.
