IEC 60745-2-1 جهاز اختبار متانة المطرقة الكهربائية قطر الكرة الفولاذية 38 مم

IEC 60745-2-1 جهاز اختبار متانة المطرقة الكهربائية قطر الكرة الفولاذية 38 مم

مقدمة المنتج:يعد نظام اختبار متانة التأثير للمطرقة مناسبًا لاختبار متانة الأدوات الكهربائية تحت 2.5 KW.يفي جهاز الاختبار هذا بمتطلبات معيار IEC60745-1.إنها معدات الاختبار المثالية لمنظمات الاختبار المهنية ومصنعي الأدوات الكهربائية.

تم تصميم مقعد اختبار عدم تحميل وتحمل المطرقة الكهربائية وفقًا للمواصفة IEC 60745-2-6 الشكل 103 ، ويتم تثبيت المطرقة الكهربائية للاختبار عليها وتحت التشغيل العادي بشكل متقطع ، ثم تحقق مما إذا كان هناك أي خطر كهربائي وميكانيكي محتمل والذي لا يفي بالمتطلبات القياسية.

تعتمد هذه المعدات على التحكم Mitsubishi PLC ، التشغيل الذكي بشاشة تعمل باللمس مقاس 7 بوصات ، القوة المطبقة بواسطة الغاز ، الزاوية الموضوعة بواسطة التحكم في المحرك تلقائيًا ، نظام الاختبار شامل ، العملية بسيطة ومريحة.

معيار:IEC 60745-2-1: المتطلبات الخاصة للتدريبات وتدريبات الصدم ، البند 17 ؛IEC 60745-2-6: المتطلبات الخاصة للمطارق ، البند 17 والشكل 103

تطبيق:هذا الجهاز قابل للتطبيق في اختبار المتانة للأدوات الكهربائية التي تعمل بمحرك يدوي والتي لا تزيد عن 2.5KW.

عينة الاختبار:المطارق الكهربائية والمثاقب الكهربائية والمثاقب المطرقيةمعدات اختبار IEC

ميزة:جهاز الاختبار وفقًا لمتطلبات IEC 607465-2-6 الشكل 103 ، مطرقة التحميل أو المثقاب ، التشغيل المتقطع ، تحقق مما إذا كان هناك خطر كهربائي أو ميكانيكي يظهر أثناء الاستخدام العادي للمطرقة أو المثقاب الكهربائي.

مكونات المعدات هي كما يلي:

1 ، خزانة تحكم كهربائية تحتوي على MITSUBISHI PLC ، شاشة تعمل باللمس مقاس 7 بوصات ، لوحة تحكم ، حمل (الجهد الكهربي 0-250 فولت قابل للتعديل ، عرض الجهد والتيار) ؛معدات اختبار IEC

2 ، جهاز ميكانيكي كما هو مبين في الشكل 103 ، يحتوي على 360 كجم من القاعدة الفولاذية ، بما في ذلك رأس الصدمة ، واللوح الفولاذي والتثبيت.

حدود:

1 لا يوجد اختبار تحميل:يتم تثبيت جميع المطارق ، بما في ذلك المطارق ذات وضع الحفر فقط ، عموديًا في جهاز اختبار كما هو موضح في الشكل 103 ويتم تشغيلها بجهد 1.1 مرة لمدة 12 ساعة ، ثم يتم تشغيلها عند 0.9 مرة من الجهد المقنن لمدة 12 ساعة.تضم كل دورة فترة تشغيل تبلغ 30 ثانية وفترة راحة 90 ثانية تظل خلالها الأداة مغلقة.أثناء الاختبار ، في كل اختبار جهد ، يتم وضع المطرقة في ثلاثة اتجاهات مختلفة (أفقيًا ، رأسيًا ، رأسيًا) ، كل موضع للأداة يستغرق وقتًا حوالي 4 ساعات.

2 اختبار الحمل:يتم تثبيت جميع المطارق ، بما في ذلك المطارق ذات وضع الحفر فقط ، عموديًا في جهاز اختبار كما هو موضح في الشكل 103 ويتم تشغيلها بجهد مقدر أو بالقيمة المتوسطة لنطاق الجهد المقنن ، لمدة أربع فترات كل منها 6 ساعات ، والفاصل الزمني بين هذه فترات لا تقل عن 30 دقيقة.معدات اختبار IEC

خلال هذه الاختبارات ، يتم تشغيل المطارق بشكل متقطع ، وتضم كل دورة فترة تشغيل مدتها 30 ثانية وفترة راحة تبلغ 90 ثانية تظل خلالها الأداة مغلقة.

أثناء الاختبارات ، يتم تطبيق قوة محورية لضمان التشغيل الثابت لآلية التأثير على المطرقة من خلال وسط مرن.

إذا تجاوز ارتفاع درجة حرارة أي جزء من الجهاز ارتفاع درجة الحرارة المحدد أثناء اختبار 12.1 ، فسيتم تطبيق فترات التبريد أو الراحة القسرية ، ويتم استبعاد فترة الراحة من وقت التشغيل المحدد.

خلال هذه الاختبارات ، يجب ألا تعمل أجهزة الحماية من الحمل الزائد.

يمكن تشغيل الأداة وإيقاف تشغيلها عن طريق مفتاح بخلاف ذلك المدمج في الأداة.معدات اختبار IEC

خلال هذه الاختبارات ، يُسمح باستبدال فرش الكربون ، ويتم تزييت الأداة وتشحيمها كما هو الحال في الاستخدام العادي.

إذا فشلت آلية التأثير ميكانيكيًا أثناء الاختبار دون التسبب في أن يصبح جزء يمكن الوصول إليه حيًا ، فيمكن استبداله بآخر جديد.

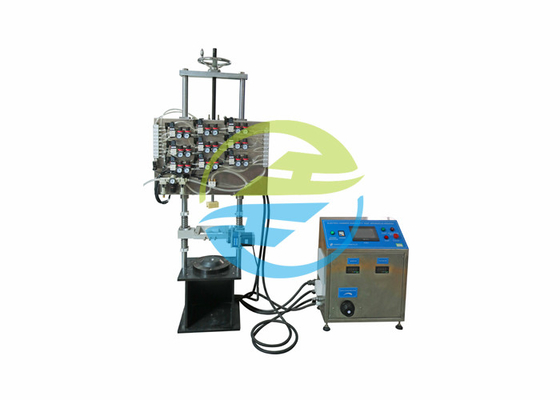

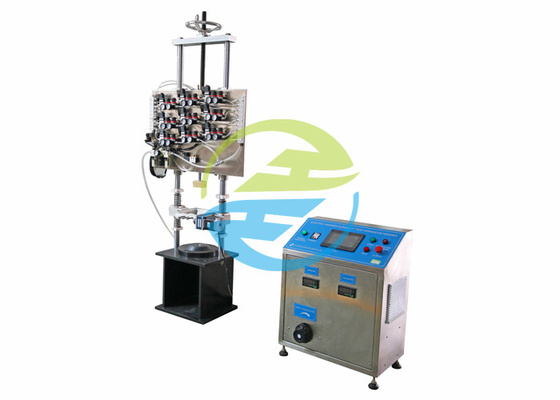

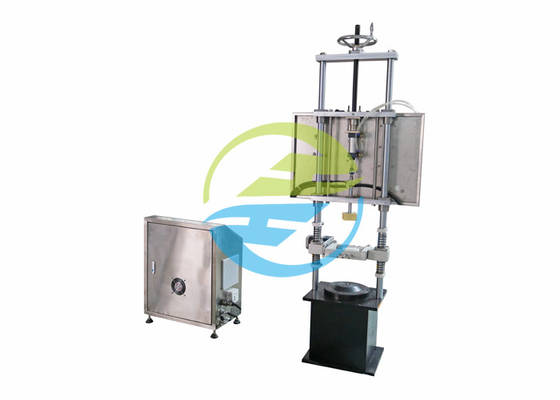

صورة للرجوع اليها:
