| الاسم التجاري: | HongCe |
| رقم الطراز: | CL-1 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 15 مجموعة لكلّ شهر |

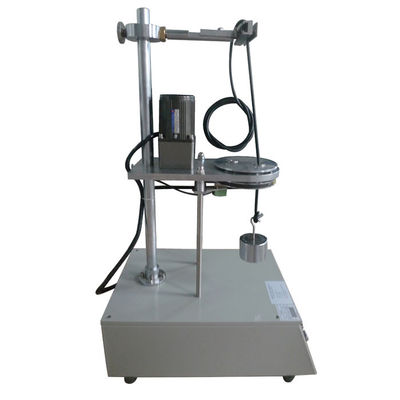

IEC60884-1 الرقم 11 موصل كابل اختبار الشد جهاز تحامل
التطبيق:
محطات مع لقط المسمار يكون ذلك تصميمها وبناؤها أنهم المشبك موصل (ق) من دون ضرر لا مبرر له للموصل (ق).
الجهاز هو جهاز لفحص الضرر. يتم وضع المحطة في جهاز الاختبار وفقا لاختبار ومزودة جامدة، صلبة، الذين تقطعت بهم السبل و / أو موصل مرن (ق)، وفقا لمعيار أولا مع أصغر ثم مع أكبر منطقة الاسمية مستعرضة، المسمار لقط ( ق) أو الجوز (الصورة) يجري تشديد مع عزم دوران وفقا لمعيار.
يتعين على طول موصل الاختبار يكون 75 مم أطول من الطول (H) المحددة في المعيار.
يتم تمرير نهاية موصل من خلال جلبة المناسبة في لوحة المتمركزة على ارتفاع (H) تحت المعدات، على النحو الوارد في المعيار. يتم وضع جلبة في مستوى أفقي بحيث خط الوسط في وصف دائرة قطرها 75 مم، متحدة المركز مع مركز وحدة تحامل في المستوى الأفقي. ثم يتم تدوير الصوانى بمعدل (10 ± 2) دورة / دقيقة.
يجب أن تكون المسافة بين الفم وحدة لقط والسطح العلوي للجلبة أن يكون ضمن ± 15 مم الارتفاع المحدد في المعيار. يمكن مشحم جلبة لمنع ملزم، التواء، أو دوران موصل معزول.
وعلقت كتلة كما هو محدد في معيار من نهاية موصل. مدة الاختبار حوالي 15 دقيقة. أثناء الاختبار، يجب موصل لا يخرج من وحدة تحامل ولا كسر بالقرب من وحدة تحامل، ولا يجوز تلف موصل في مثل هذه الطريقة لجعله غير صالح للاستخدام.
المعايير الفنية:
امدادات الطاقة: 220V 50Hz أو 115V 60HZ
مجموعة من عدد العد: 1 ~ 9999 (150 مرات (15 دقيقة) هو افتراضيا.
معدل الاختبار: (10 ± 2) دورة / دقيقة
الوزن: 300G / 400G / 700G / 900G / 1400g / 2000G * 1 (يمكن تخصيص)
قطر الدوران: 75MM
قطر ثقب جلبة (مم): 6.5،9.5،13،14.5 (يمكن تخصيص)
الارتفاع (H) (ملم): 260،280،300،320mm
يتوافق مع معيار: IEC60884Figure11، VDE0620، IEC60947.1 الشكل 1
الاسمية مساحة المقطع العرضي للموصل (مم ²) | قطر ثقب جلبة (مم) | الارتفاع (مم) | كتلة للموصل (كلغ) |
0.5 | 6.5 | 260 | 0.3 |
0.75 | 6.5 | 260 | 0.4 |
1.0 | 6.5 | 260 | 0.4 |
15 | 6.5 | 260 | 0.4 |
2.5 | 9.5 | 280 | 0.7 |
4.0 | 9.5 | 280 | 0.9 |
6.0 | 9.5 | 280 | 1.4 |
10.0 | 9.5 | 280 | 2.0 |
16.0 | 13.0 | 300 | 2.9 |
25.0 | 13.0 | 300 | 4.5 |
35 | 14.5 | 320 | 6.8 |
1، وارتفاع: ± خفض 15mm. 2، إذا كان قطرها جلبة حفرة ليست كبيرة بما فيه الكفاية، يمكنك اختيار واحد أكبر. | |||
