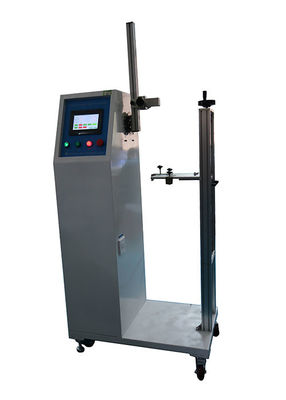

تغيير مظهر الفوانيس لمعدات اختبار الضوء

تغيير المظهر من الفوانيس ضوء معدات الاختبار ضبط الأجهزة IEC60598-1 R500mm

معلومات المنتج:

يستخدم الجهاز للكشف عن جهاز الضبط والتأكيد على فقرة IEC60598-1 4.14.3.
يجب تشغيل جهاز الضبط ، المزود بالكابل أو السلك المناسب ، وفقًا للجدول التالي. دورة التشغيل هي حركة من طرف أقصى إلى آخر ثم العودة إلى وضع البداية. يجب ألا يتسبب معدل الحركة في تسخين الجهاز بشكل كبير ويجب ألا يتجاوز 600 دورة في الساعة.
لضبط الأجهزة التي تتكون من أنبوب مرن ، يكون نطاق الضبط لهذا الاختبار عادة 135 درجة في كلا الاتجاهين من الرأسية. ومع ذلك ، حيث لا يمكن تحقيق هذا التعديل دون استخدام قوة غير معقولة ، فإن الأنبوب المرن ينحني فقط إلى المواضع التي سيبقى فيها بمفرده.

المعايير الفنية:

1. يمكن تعيين معدل الاختبار ، مجموعة تتراوح بين 0.1 إلى 10 مرات / دقيقة.

2. يمكن ضبط زاوية الانحناء ، مجموعة التأرجح للخطوط العمودية على جانبي

0-180 درجة.

3. ارتفاع مركز الدوران: 1200MM.

4. الحد الأقصى لنصف قطر الدوران في البندول: R500mm.

5. السكتة الدماغية القصوى من العمل تمتد: 0-650mm.

6. زاوية عمل الدوران: 0-360 درجة.

7. يمكن تعيين دورات اختبار ، وعدد من الدورات تتراوح بين 1-999999.

8. يمكن أن تلبي التركيبات مجموعة متنوعة من العينات ضمن النطاق القياسي لاحتياجات الاختبار.

9. محرك السيارات: محرك سيرفو.

10. تحكم: ميتسوبيشي PLC.

11. HMI: واجهة شاشة تعمل باللمس.

12. تسترشد واجهة اللغة الإنجليزية كلها ، وسهل التشغيل.

13. الحمل: مع المحطات ، متصلا خارجيا للتحميل (الحمل اختياري ، تكلفة إضافية).

المعلومات القياسية:

4.11.6 يجب على أنظمة التلامس الكهروميكانيكية أن تتحمل الضغوط الكهربائية التي تحدث في الاستخدام العادي.

يتم فحص الامتثال عن طريق تعريض أنظمة التلامس الكهروميكانيكية إلى 100 عملية بسرعة تتوافق مع الاستخدام العملي (إما أن تقوم العملية بإجراء أو كسر

اتصل). يتم إجراء الاختبار باستخدام التيار المتردد بالجهد المقنن ، ويكون تيار الاختبار 1،25 مرة للتيار المقدر لنظام التلامس الكهربائي. يجب أن يكون عامل القدرة للحمل حوالي 0،6 ، ما لم يتم وضع علامة على تصنيف مقنن مختلف للأحمال المقاومة ، وفي هذه الحالة يكون عامل قدرة الحمل هو الوحدة.

عندما يتم تمييز وحدة الإنارة للأحمال المقاومة والاستقرائية على حد سواء ، يجب أن تخضع لاختبارات عوامل القوة لكل من الوحدة و 0،6.

قبل وبعد الاختبارات ، يتم تحميل أنظمة التلامس الكهروميكانيكية بتيار مقنن يبلغ 1،5 مرة ، ويجب ألا يتجاوز انخفاض الجهد عبر كل اتصال 50 mV.

بعد الانتهاء من هذه الاختبارات ، يجب على نظام التلامس الكهروميكانيكية الصمود في وجه اختبار القوة الكهربائية طبقًا للفقرة 10.2.

بعد الاختبار ، يجب أن تظهر العينات:

- عدم ارتداء تآكل استخدامها مرة أخرى ؛

- لا تدهور العلب أو الحواجز ؛

- عدم تخفيف التوصيلات الكهربائية أو الميكانيكية.

بالنسبة لأنظمة التلامس الكهروميكانيكية ، يتم إجراء اختبار ميكانيكي قدره 4.14.3 في وقت واحد مع هذا الاختبار الكهربائي.

اختبار على ضبط الأجهزة:
