تفاصيل المنتج:
شروط الدفع والشحن:
|
مجموعة الجهد من كل قناة: | تهمة 0.5 فولت ~ 5 فولت. تصريف 2.5V ~ 5V | النطاق الحالي لكل قناة: | المسؤول 2A ~ 1000A ؛ تصريف 2A ~ 1000A |
---|---|---|---|
وضع المسؤول: | تهمة CC 、 تهمة CV 、 تهمة CC-CV | وضع التفريغ: | CC التفريغ ، التفريغ CP |
سرعة وحدة المعالجة المركزية: | 2.0G أعلاه | ||
تسليط الضوء: | اختبار الأجهزة الكهربائية,معدات اختبار الأجهزة المحمولة |

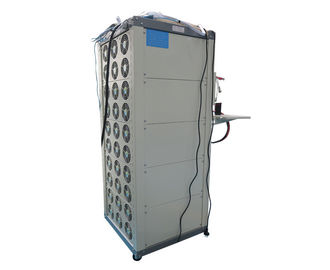

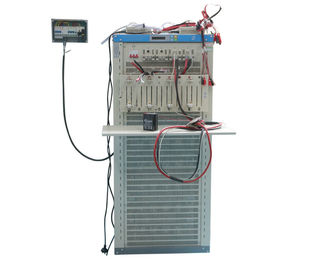

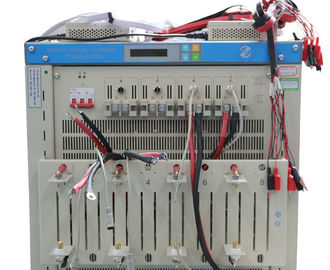

بطارية اختبار المعدات والأجهزة الكهربائية تستر 20V 100A لشحن بطارية ليثيوم وتفريغها
مقدمة المنتج
تم تطوير نظام اختبار البطارية هذا لتلبية متطلبات السوق خلال سنوات عديدة من الابتكار المستمر. النظام عبارة عن نسخة مطورة من برنامج كمبيوتر مضيف الويب BTS يقوم بتوسيع قدرات الاختبار للجهد ودرجة الحرارة للبطارية المفردة. كما أنه يوفر وظيفة DCR ، اختيار القنوات المتعددة ، وظائف شحن الطاقة المستمرة ، وهلم جرا.
عميل البيئة
جهاز | ترتيب |
وحدة المعالجة المركزية | بنتيوم ثنائي النواة أعلاه |
سرعة وحدة المعالجة المركزية | 2.0G أعلاه |
ذاكرة | 2G أعلاه |
القرص الصلب | واجهة SATA ، 160 غيغابايت أعلاه |
تنسيق نظام الملفات | NTFS |
OS | مايكروسوفت ويندوز 2000 / XP أو أعلى |
CD-ROM | دي في دي روم |
جهة تعامل | USB ، منفذ Ethernet ، واجهة تسلسلية RS232 |
خادم الخدمه
جهاز | ترتيب |
وحدة المعالجة المركزية | بنتيوم ثنائي النواة أعلاه |
سرعة وحدة المعالجة المركزية | 2.0G أعلاه |
ذاكرة | 2G أعلاه |
القرص الصلب | واجهة SATA ، 500 جيجابايت أعلاه |
تنسيق نظام الملفات | NTFS |
OS | مايكروسوفت ويندوز 2000 / XP أو أعلى |
CD-ROM | دي في دي روم |
جهة تعامل | USB ، منفذ Ethernet ، واجهة تسلسلية RS232 |
مفتاح كهربائي | هواوي H3C |
قوة | UPS مع واجهة USB |
قم بتعيين CT4004-20V100A على سبيل المثال:
العناصر | المعلمات | |
---|---|---|
مدخل الطاقة | AC 380V ± 10٪ / 50Hz | |
القرار | AD: 16BIT. DA: 12bit | |
مقاومة المدخلات | ≥1MΩ | |
تردد أخذ العينات | 10HZ | |
ميزات القناة | مصدر التيار المستمر ومصدر الجهد المستمر باستخدام بنية حلقة مزدوجة وثيقة مستقلة | |
نموذج التحكم في القناة | السيطرة بشكل مستقل | |
الجهد االكهربى | نطاق الجهد لكل قناة | شحن 0.5 فولت ~ 5 فولت ؛ تصريف 2.5V ~ 5V |
صحة | ± 0.1٪ من المدى (المدى الكامل) | |
القرار | 0.3mV | |
المزيد | ≤0.1٪ | |
تيار | النطاق الحالي لكل قناة | المسؤول 2A ~ 1000A ؛ تصريف 2A ~ 1000A |
صحة | ± 0.1٪ من المدى (المدى الكامل) | |
القرار | 0.06A | |
المزيد | ≤0.1٪ | |
قوة | قوة الجهاز | 5000W |
القرار | 0.3W | |
المزيد | ≤0.2٪ | |
زمن | وقت الاستجابة الحالي | وقت استجابة الأجهزة عند التغيير الحالي من 0A ~ 1000A: ≤20m |
نطاق زمني لكل خطوة | ≤2000h / خطوة | |
القرار | 1S | |
صحة | 10 -4 ثانية | |
سجل بيانات | شرط التسجيل | الوقت: t: (1 ~ 60000s) |
الجهد △ U: (5mV ~ 5V) | ||
الحالي: I: (1000mA ~ 1000A) | ||
تردد السجل | 1HZ | |
الشحنة | وضع الشحن | تهمة CC ، تهمة CV ، تهمة CC- CV |
إبراء الذمة | وضع التفريغ | التفريغ CC ، التفريغ CP |
دورة | نطاق القياس | 1 ~ 60000 مرة |
خطوات لكل دورة | 255 | |
أعشاش الحلقة | دعم 3 طبقات | |
الحماية الأمنية | حماية عن طريق البرمجيات |
|
| ||
| ||
حماية بواسطة الأجهزة | إضافة وحدة حماية للقطبية العكسية | |
اختبار الجهد والجهد الحالي | اتصال 4 أسلاك | |
الضوضاء | ≤65dB | |
الصوت | حالة 36U ، W * D * H 606 * 606 * 1790 (mm) |
ضبط CT4004-20V100A جهاز اختبار مساعدة على سبيل المثال
العناصر | المعلمات | |
---|---|---|
اكتب | الجهد االكهربى | |
درجة الحرارة | ||
الجهد االكهربى | نطاق الإدخال | 0V ~ 5V |
صحة | ± (0.05٪ من القراءة + 0.05٪ من المدى) | |
درجة الحرارة | نطاق | -25 ℃ ~ 110 ℃ |
صحة | ± (1٪ من القراءة + 1 ℃) | |
القرار | 0.1 ℃ | |
إنهاء الشرط | الجهد الإضافي ، درجة الحرارة المساعدة | |
شروط الحماية الأمنية | يمكن ضبط الظروف الأمنية للقنوات المساعدة ، بما في ذلك الجهد المساعد العلوي ، والجهد المساعد الأدنى ، ودرجة الحرارة المساعدة العليا ، وانخفاض الجهد الإضافي | |
قنوات مساعدة في كل درجة حرارة وحدة | 1 ~ 32 (اختياري) | |
قنوات مساعدة في كل وحدة الجهد | 1 ~ 32 (اختياري) | |
حجم الوحدة | حالة 3U ، 482.6 * 378 * 130 (مم) |
