| الاسم التجاري: | HongCe |
| رقم الطراز: | HB6201 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعة / شهر |

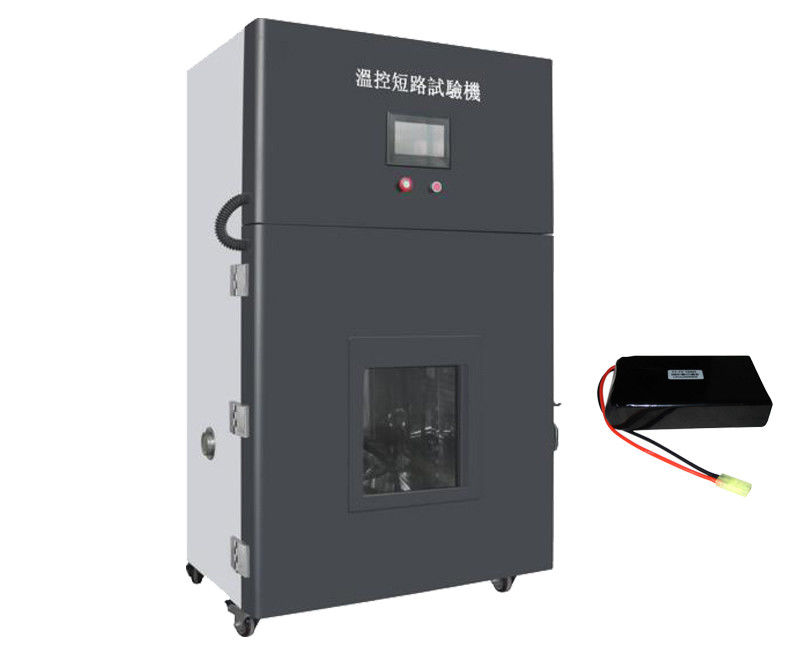

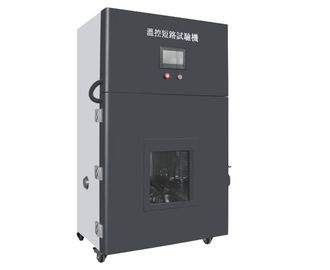

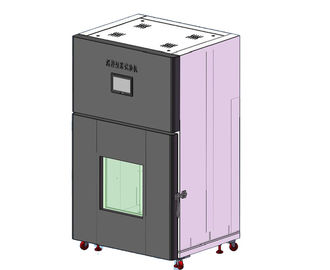

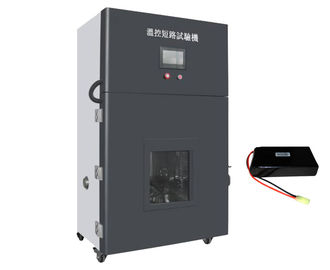

بطارية اختبار المعدات من درجة الحرارة الخارجية التي تسيطر عليها قصيرة اختبار الدوائر الكهربائية
اساسي
يتوافق مع الفقرة IEC62133 ، 7.3.2 ، 8.3.1،8.3.2 IEC60086-4 الفقرة 6.5.1 IEC60086-4 الفقرة 6.5.8 6.5.9 ، IEC 60086-1 ، IEC61951 ، IEC61960 ، UN38.3 ، UL1642 ، UL2054، QC 743/744، MT / T 1051-2007، GB / T 2900.11-1988، GB31241-2014and etc.
المعايير الفنية
| ماكس. ماس كهربائى الحالية | 1000A |
| نظام المقاومة الداخلية | 80 ± 20 مΩ |
| المسافة التحكم عن بعد | 7M (بدون حاجز صلب) |
| التحمل الميكانيكي | 300000times |
| التحمل الكهربائي | تحميل المقاومة 50000 مرة |
| مؤقت. نطاق | RT ~ 100 ℃ (تمت الموافقة على شرط الاختبار: 20 ℃ ± 5 ℃ و 60 ℃ ± 5 ℃) |
| Temp.Fluctuation | ± 1 ℃ |
| مؤقت. الانحراف | ± 2 ℃ |
| البعد الداخلي | W600 X D500 X H600mm |
| المواد الداخلية | 304 # الفولاذ المقاوم للصدأ (سمك 1.0 مم) |
| البعد الخارجي | W940 X D780 X H1620mm |
| المواد الخارجي | المسحوق المدرفل على البارد (سمك 1.0 مم ، مع سمك إجمالي داخل الخزانة 100 مم) |
| نافذة المراقبة | ثلاثة طبقة الزجاج فراغ ، من السهل لملاحظة العينة ، البعد: 390X360X20mm |
| إضاءة | نافذة المراقبة مع ضوء توفير الطاقة عالية السطوع ، وسهلة لملاحظة العينة. |
| اختبار هول | ثقب الاختبار Φ50mm واحد على كل جانب من جوانب الجهاز (الجانب الأيسر والأيمن) ، مع 2stainless تغطية الفولاذ ، والسيليكون تغطية 2 قطعة. |
| آلة البكرة | سهلة الحركة (ضبط التنسيب) ومسامير قوة عالية (مكان الإصلاح) الاستخدام المشترك |
| نظام التدفئة | نوع زعنفة أنبوب التدفئة nicochrome يو نوع سخان عالية الكفاءة. |
| نظام الدراجات | تصميم خاص من إشعاع حراري مقاوم للرطوبة ، محور فولاذي مقاوم للصدأ مطول ، مطابٍ لريش الألومنيوم المقاوم لدرجة الحرارة العالية |
| تصميم انحراف الهواء | قادرة على صعودا وهبوطا ، يسار ، والتكيف الصحيح ، وضمان درجة الحرارة التوحيد. |
| نظام العادم | منفذ العادم على الجانب الخلفي من الجهاز. |
| مصدر الطاقة | AC220V |
| قوة | 3.0KW |
معلومات المنتج
تم تصميمه وفقًا لمتطلبات معيار الدائرة القصيرة للبطارية متعددة الأنواع ، في المتطلبات القياسية ، يجب أن يتوافق جهاز الدارة القصيرة مع نطاق المقاومة الداخلية ≤5mΩ ، للحصول على أقصى تيار دائرة قصر يتطلبه الاختبار ، بالإضافة إلى ذلك ، يجب أن يكون تصميم دارة جهاز الدائرة القصيرة قادرًا على تحمل تأثير التيارات الكبيرة ، لذلك اخترنا الموصلات الكهرومغناطيسية من الدرجة DC ومطاريف النحاس كلها وتحويل صفائح النحاس الداخلية ، صفيحة نحاسية سميكة لتحسين تأثير التبريد بشكل فعال ، بحيث يكون جهاز الدائرة القصيرة الحالي أكثر أمانًا ، مما يقلل بشكل فعال من فقدان معدات الاختبار ويضمن دقة بيانات الاختبار.
وهو يتكون من المقاولين الحالية عالية ، وحدة تحكم عن بعد ، الفولتميتر ، مقياس التيار الكهربائي إلخ.
الميزات
1. عالية الحالي المقاولين
(1) الاتصال لمسافات طويلة وقطع التيار الكهربائي المستمر إلى 220 فولت.
(2) تقييم العمل الحالي 1000A ، مثبتة مع سلسلة اتصال المغناطيسي لوحة النفث المغناطيسي طين قوس قوس درع قوس إطفاء النظام.
(3) هيكل تخطيط الطائرة ، ونظام الإلكترومغناطيسية ونظام إطفاء قوس قواطع الماكينة الثابتة في إطار الإطار بشكل مستقل. اعتماد نظام الدوران الزاوي لكلمة النظام الكهرومغناطيسي والملف المزدوج لجذب اللولب ، إضافة جهاز الضغط من نوع arris على الزاوية الدوارة. الموصل الرئيسي مصنوع من النحاس الأحمر. مع انخفاض مقاومة الاتصال ، وسرعة رد فعل عالية
(4) التمثيل والمقاول موثوقة ، والسلامة ، والخدمة الطويلة في الحياة ، وإصلاح وصيانة سهلة.
2. المراقب عن بعد
(1) مراقبة لاسلكية لمسافات طويلة ؛
(2) عمل موثوق ومستقر ، مع وظيفة القفل والتشابك التلقائي ، قوية القدرة على التدخل ، خدمة الحياة الطويلة.
3. الفولتميتر
(1) قياس الجهد: 0-100V ، وضمان دقة الاختبار
(2) دقة العرض: FS ± 0.2٪ rdg ± 1digit ；
(3) طريقة القيادة: طريقة مزدوجة متكاملة
4. مقياس التيار الكهربائي
(1) قياس التيار: 0-1000A و 0-500A DC ；
(2) دقة العرض: FS ± 0.2٪ rdg ± 1digit ；
(3) طريقة القيادة: طريقة مزدوجة متكاملة
مستلزمات
| 100mΩ مقاومة | 1 قطعة |
| حامل العينة | 2 جهاز كمبيوتر شخصى |
| الأسلاك | 2PCS |
| سيليكون المكونات | 3 قطع |
| جهاز التحكم | 1 قطعة |
| دليل التشغيل | 1Copy |
