| الاسم التجاري: | HongCe |
| رقم الطراز: | HH0807A |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10 مجموعة لكلّ شهر |
ISO16750.4 البند 5.4 مركبات الطرق نظام اختبار سبلاش Water Splash 3s تحت 0-4 درجة مئوية إلى بيئات المحاكاة
مقدمة النظام:
يتوافق مع معيار ISO16750.4cl 5.4: اختبار صدمة الماء المثلج ، وهو يستخدم لاختبار السلامة للبيئات المحاكاة للأنظمة الكهربائية والإلكترونية التي قد تخضع لترش المياه على مختلف مركبات الطرق.
ب- المعايير الفنية:
| نموذج | HH0807A |
| عينة الاختبار | قد يتعرض النظام الكهربائي والإلكتروني لرش المياه على مركبات الطرق |
| حجم الاستوديو | 100 × 105 × 108 (D × W × H) سم |
| منطقة اختبار البدلاء | φ60cm |
| اختبار مقاعد البدلاء | 50KG |
| اختبار ارتفاع مقاعد البدلاء الاختبار | 20 سم |
| نطاق درجة حرارة | RT + 10 ℃ ~ 150 ℃ |
| معدل التسخين | RT + 10 ℃ ~ 150 ℃ ≤40min |
| قوة | AC230V 50Hz أو حسب الطلب |
| نظام التحكم | ميتسوبيشي PLC التحكم الكهربائي |
| واجهة التشغيل | 7 بوصة تعمل باللمس لون الشاشة |
| نموذج الاختبار | اختبار سبلاش للمياه |
| دورة الاختبار | افتراضي 100 دورة ، 0-9999 يمكن أن يكون مسبقا |
| وقت البداية | 3S |
| اختبار السائل | الماء غير المتأين أو + 5 ٪ كلوريد الصوديوم أو + 3 ٪ أريزونا الجميلة من الغبار |
| اختبار درجة حرارة الماء | 0-4 ° C |
| معدل التبريد | 20 ℃ ~ 2 ℃ ≤60min |
| تدفق المياه | 3-4L / 3S |
| المسافة بين فوهة النفاثة وعينة الاختبار | 325 ± 25MM |
| توجيه المياه البداية | يتم وضع العينة على القرص الدوار وفقا للاستخدام الفعلي ، وفقا للحالة الفعلية لاختيار تحديد المواقع (دفقة اتجاه واحد) أو وضع التناوب (رش متعدد الاتجاهات) |
| DUT التدفئة | نظام التدفئة |
مقدمة في التصميم الهيكلي
هذا المنتج مصنوع من مواد عالية الجودة ، يتم معالجتها بواسطة معدات معالجة متقدمة ، ويتم رش سطح الغلاف الخارجي ، جميل ومسطحة. يتم تنسيق اللون ، تم تصميم القوس ، والخطوط على نحو سلس وطبيعي. تم تصميم البطانة لتكون مساحة ضيقة أثناء العمل وهي مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة. إن حامل العينة الداخلي وملحقات الملحقات الأخرى مصنوعة من الفولاذ المقاوم للصدأ ، مع تصميم معقول وقوة تحمل. تحت فرضية الامتثال للمعايير الوطنية ، فإن المعدات أكثر عملية وسهلة التحكم على أساس استقرار جميع الجوانب. علاوة على ذلك ، يتميز الجهاز بخصائص سهلة التركيب والتشغيل البسيط والصيانة الروتينية السهلة.
1. إن الغلاف الخارجي للمعدات مصنوع من آلة CNC عالية الجودة من الفولاذ المجلفن ، ويتم رش سطح الغلاف الخارجي ، وهو أكثر سلاسة وجمالا.
2. الخزان الداخلي هو SUS316 لوحة مرآة الفولاذ المقاوم للصدأ ذات جودة عالية. لتسهيل إعادة تدوير وسيط الاختبار والتنظيف بعد تسوي ، تم تصميم الجزء السفلي من استوديو المعدات كقمع ؛
3. تنظيف المعدات: يوجد العديد من رؤوس رشاشات التنظيف عالية المقاومة للتآكل داخل استوديو المعدات. بعد انتهاء برنامج المعدات ، يتم فتح صمام الملف اللولبي ، وفوهة التنظيف المتصلة بماء الصنبور هي استوديو غسيل متعدد الاتجاهات ؛
4. جهاز نقل فوهة: يتم تثبيت الفوهة على الحافتين العلوية والسفلية مع طبقة العزل الحراري. عندما تكون درجة الحرارة عالية ، ينتقل القوس من غرفة العمل وينتقل بسرعة إلى غرفة العمل أثناء الرش ؛
5. مقياس التدفق: يتم استخدام مقياس التدفق الإلكتروني لقياس تدفق تدفق اختبار المياه ، والذي يمكنه التحكم في التدفق وضبطه وعرضه وتجميعه. إخراج 4 ~ 20MADC إشارة من خلال محول ، والتواصل مع وحدة تحكم مركزية ، يمكن التحكم فيها وعرضها.
6. المواد العازلة: القطن الألياف الزجاجية عالية الكثافة لضمان أداء العزل والحفاظ على درجة حرارة داخلية مستقرة ؛
7. يتم توفير الباب مع نافذة شفافة لمراقبة تغيير العينة الداخلية. نافذة المراقبة مصنوعة من الزجاج المجوف متعدد الطبقات.
8. يعتمد نظام الخلط محرك مروحة المحور الطويل ودفاعة متعددة المقاوم للصدأ متعددة الأجنحة مقاومة عالية لدرجة الحرارة لتحقيق دوران عمودية للانتشار الرأسي ، بحيث تكون درجة الحرارة والرطوبة في المختبر موحدة ومستقرة.
9. يتم إستخدام شريط الختم عالي المقاومة ذو درجة الحرارة العالية ذو الطبقة المزدوجة بين الباب والخزانة لضمان إغلاق منطقة الاختبار. إن مادة الباب الداخلي للباب مصنوعة من الفولاذ المقاوم للصدأ ، ومقبض الباب مصنوع بدون رد فعل ، مما يجعل العملية أسهل.
10. يمكن استخدام ثقب الاختبار (الجانب الأيسر من الجهاز) لكابل الطاقة أو كابل إشارة الاختبار الخارجي (الفتحة 50mm) ؛
11. يتم تركيب نظام المضخة والتبريد في الأسفل ، ويتم استيراد الضاغط من ماركة Taikang في فرنسا لضمان تأثير التبريد والموثوقية.
12. قم بتركيب عجلة متحركة PU ذات الوضع الثابت ذات الجودة العالية على الجزء السفلي من الماكينة ، والتي يمكن أن تنقل الماكينة بسهولة إلى الوضع المعين وتصليح العجلات بعد Zui ؛
13. تم تصميم جزء التحكم في المعدات على الجانب الأيمن من المعدات. يتم توزيعها مع وحدة التحكم في درجة الحرارة ، مفتاح التحكم ، خزان المياه ، إلخ. إنها سهلة التشغيل ، بسيطة وسهلة الصيانة.
نظام التحكم في الدائرة والحماية
مع شاشة LCD تعمل باللمس 7 بوصة ، يمكن للتحكم PLC التحكم في درجة الحرارة ، المضخة والتدفق ووقت الاختبار على التوالي ؛ يتم عرض التدفق مباشرة على الشاشة التي تعمل باللمس.
1. استيراد المكونات.
2. لا يوجد مفتاح حماية الصمامات.
3. الزائد ، والتسرب ، كتل طرفية مغمد بالكامل ؛
4. مع الاغلاق التلقائي وحماية أخرى ؛
نظام التبريد
1. ضاغط: مغلق تماما فرنسا taikang؛
2. طريقة التبريد: التبريد الميكانيكي.
3. وضع التكثيف: تبريد الهواء القسري.
4. المبردات: R404A (صديقة للبيئة) ؛
5. يتم اختبار خط أنابيب النظام بأكمله للتهوية و اختبار التسرب 48H.
6. نظام التدفئة والتبريد مستقل تماما.
7. الداخلية أنبوب التبريد لولبية المبردات.
8. المبخر المنحدر.
9. إن كل من المرشح الجاف ، ونافذة تدفق المبرد ، وصمام الإصلاح ، وفاصل الزيت ، وصمام الملف اللولبي ، وخزان تخزين السائل كلها الأجزاء المستوردة الأصلية.
شروط الاستخدام
1. درجة الحرارة المحيطة: 5 درجة مئوية ~ +32 درجة مئوية
2. الرطوبة المحيطة: ≤85٪
3. متطلبات الطاقة: AC380 (± 10 ٪) V / 50HZ نظام خمس أسلاك خمس مراحل
4. القدرة المثبتة مسبقا: حوالي 16KW

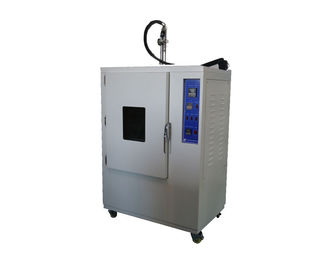

صورة للرجوع اليها:
