| الاسم التجاري: | HongCe |
| رقم الطراز: | HC-500 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعة / شهر |

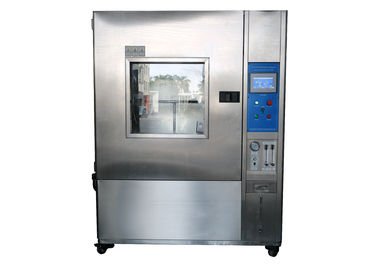

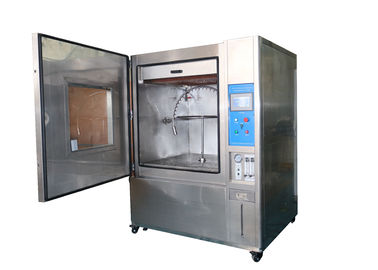

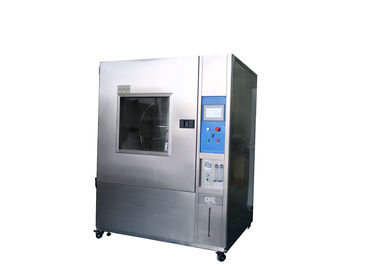

1000L IPX1234 درجات مقاومة للماء اختبار اختبار التحكم PLC للمنتجات الكهربائية والإلكترونية
مقدمة المنتج
هذه المعدات مناسبة لاختبار المنتجات الكهربائية المغلقة والمغلقة في بيئة المطر سواء كان بإمكانها ضمان الأداء الجيد للمعدات والمكونات.التصميم العلمي لهذه المعدات ، بحيث يمكن للجهاز محاكاة الماء المتساقط بشكل واقعي ، رش الماء ، رش الماء وما إلى ذلك. تطبيق نظام التحكم الشامل وتكنولوجيا تحويل التردد يجعل زاوية الدوران لحامل عينة الاختبار.يمكن ضبط زاوية التأرجح لقضيب البندول وتردد التأرجح لمياه الرش تلقائيًا.
تم تصميم معدات اختبار درجات مقاومة الماء IPX1 / 2 و IPX3 / 4 وتصنيعها وفقًا لـ IEC 60529 <درجات الحماية التي توفرها العبوات (رمز IP)>.يتم تطبيق هذه المعدات في أغراض اختبار درجات مقاومة الماء IPX1 و IPX2 و IPX3 و IPX4 ، والتي يتم اعتمادها على نطاق واسع من قبل منتجات الإنارة ومؤسسات اعتماد المنتجات الكهربائية والإلكترونية ومنظمات الاختبار ومؤسسات الإنتاج لمراقبة الجودة.
الأداء الفني
| الغرفة الداخلية | 1000 مم * 1000 مم * 1000 مم |
| الغرفة الخارجية | 1500 مم * 1400 مم * 1900 مم |
| سرعة الدوران (دورة في الدقيقة) | 1 ~ 5 قابل للتعديل |
| قطر القرص الدوار | 400 م ، 200 م |
| ارتفاع القرص الدوار | 200 مم ، قابل للتعديل |
| حفرة نازف | 0.4 ملم |
| IPX1 ، سرعة التنقيط IPX2 (تدفق المياه) | 1 +0.5 0 مم / دقيقة (IPX1) ، 3 +0.5 0 مم / دقيقة (IPX2) |
| منطقة نازف | 800 × 800 ملم |
| ارتفاع | 120 ملم |
| أنبوب تذبذب المطر | R200 ، R400 |
| نطاق زاوية التأرجح للأنبوب المتذبذب | ± 60 درجة ، ± 180 درجة (توصيل) |
| ثقب إبرة | φ0 .4 ملم |
| سرعة التأرجح | IPX3 15 مرة / دقيقة ؛IPX4 5 مرات / دقيقة |
| المسافة بين الثقوب | 50 ملم |
| تدفق الماء من كل حفرة | 0.07 لتر / دقيقة + 5٪ |
| ضغط الرش | 80-150 كيلو باسكال |
| أرجوحة البندول | ماكس. ± 150 درجة |
|
فتحات فوهة |
121 ثقب بقطر 0.5 مم 1 فتحة في المركز 1 دوائر داخلية مكونة من 12 ثقبًا عند درجة 30 درجة 4 دوائر خارجية مكونة من 24 حفرة عند درجة 15 درجة |
طريقة الاستخدام
التحضير قبل الاختبار
قم بتدوير مفتاح الطاقة ، والنظام قيد التشغيل ، ومصباح مؤشر الطاقة مضاء ، وشاشة اللمس قيد التشغيل لعرض الشاشة [الرئيسية] ، وانقر فوق [شاشة التحكم] للانتقال إلى شاشة التحكم.

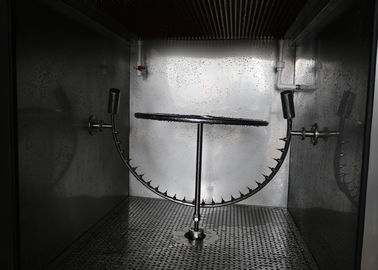

1- تركيب انبوب التذبذب
تركيب أنواع مختلفة من أنابيب البندول حسب متطلبات الاختبار.عند التثبيت ، يجب عليك تثبيت جانب واحد من الفتحة الموجودة في مخرج المياه على الجانب الأيمن.عندما يستخدم أنبوب التذبذب R200 لاختبار IPX3 ، فإنك تحتاج إلى سد 4 ثقوب.عند استخدام أنبوب البندول R400 في اختبار IPX3 ، فإنه يحتاج إلى سد 5 ثقوب.
2. تركيب المرحلة الدوارة القابلة للحرث
تتكون مرحلة الدوران من مرحلتين ، ويتم استبدال المرحلة وفقًا لحجم أنبوب التذبذب ، ويمكن تدوير المرحلة عكس اتجاه عقارب الساعة.
وضع العينة
ضع العينة على القرص الدوار ويتم تثبيت العينة على مسافة 200 مم من الإبرة.اضغط على الوضع اليدوي على شاشة [المعلمة] لتشغيل مرحلة التدوير ولاحظ ما إذا كان الدوران طبيعيًا.
بدء الاختبار
1وIPX1 اختبار المطر بالتنقيط العمودي: انقل شاشة اللمس إلى [شاشة المعلمة] وانقر فوق تحديد وضع التنقيط IPX1-2 ، انقر فوق زر البدء لبدء الاختبار ، واضبط مقياس التدفق لـ IPX1-2 على التدفق المطلوب وافتح الهواء المضغوط ، وأغلق التنقيط بالتساوي ، انقر فوق الزر ، ابدأ في توقيت الاختبار.
2.IPX2 اختبار المطر بالتنقيط العمودي:
عملية الاختبار هي نفسها المذكورة أعلاه.
3.IPX3 تتأرجح اختبار المياه الأنبوبية:
انقل شاشة اللمس إلى شاشة [المعلمة] واضغط على الزر ، وأدر الأنبوب المتذبذب تلقائيًا إلى وضع 0 درجة ، واضبط وقت الاختبار ، وحدد وضع IPX3.اضغط على ، اضبط معدل تدفق تدفق إنتاج IPX3 على اللوحة.
R200 (IPX3: 0.35LPM ، IPX4: 0.7LPM) ، R400 (IPX3: 1.0LPM ، IPX4: 1.5LPM)
4.IPX4 تتأرجح اختبار المياه أنبوب:
عملية التشغيل مماثلة لاختبار الماء المتذبذب IPX3.تم ضبط زاوية الاختبار فقط على 350 درجة.
5.IPX3-4 اختبار فوهة الرش
أدر الشاشة إلى [شاشة المعلمة] ، وحدد وضع فوهة الرش ، واضبط وقت الاختبار ، واضبط الوقت واضغط على الزر ، واضبط مقياس تدفق فوهة الرذاذ خلف الخزان إلى 9LPM.
