| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HongCe |
| إصدار الشهادات: | Calibration Certificate (Cost Additional) |
| رقم الموديل: | HC6205 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Customized |
| تفاصيل التغليف: | خشب رقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 10 مجموعة / شهر |
| نطاق الضغط: | 1KN ~ 20KN ، يمكن السيطرة عليها） | قوة التسامح: | ± 1٪ |
|---|---|---|---|
| سلسلة جبال كراش: | 0 ~ 400 مم | تبديل الوحدة: | كجم / N / رطل |
| مدى سرعة اختراق الأظافر: | 1 ~ 80 ملم / ثانية | دقة السرعة: | ± 0.1 مم / ثانية |
| تسليط الضوء: | غرفة اختبار البطارية 20KN,غرفة اختبار البطارية 400 مللي متر |
||

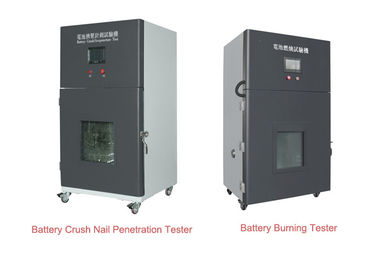

1KN ~ 20 KN PLC التحكم في البطارية سحق اختراق الأظافر 0 ~ 400 مللي متر غرفة الاختبار
معلومات الإنتاج:
تم تصميم هذا الاختبار وتصنيعه وفقًا لفقرة IEC62133 7.3.6،8.3.5 IEC60086-4 بند 6.5.3 IEC 60086-1 و GB / T 18332.2-2001 و UL1612 و UN38.3 و GB / T 31241-2014 وهكذا تشغيل. إنه محاكاة محطة بطارية الليثيوم للطاقة الفعلية باستخدام البيئات ، مثل البطارية في حالة سحق واختراق وردود الفعل المختلفة في ظروف التكسير / الاختراق المختلفة.
يجب أن يكون الاختبار تحت درجة حرارة بيئة تبلغ 20 ℃ ± 5 ، ضع البطارية التي تتصل بالمزدوج الحراري (نقطة اللمس للزوجين الحراريين المثبتين على سطح كبير للبطارية) في خزانة السحب ، مع مسمار غير قابل للصدأ 3 مم غير قابل للتآكل يخترق النقطة المركزية للبطارية بطارية بسرعة 20 مم / ث -80 مم / ثانية.
العوامل:
| بنية | نوع عمودي بهيكل ضغط عمودي |
| مساهمة الجهد | 380 فولت 50 هرتز |
| نطاق الضغط | 1KN ~ 20KN (التحكم) |
| قوة التسامح | ± 1٪ |
| سلسلة جبال كراش | 0 ~ 400 مم |
| تبديل الوحدة | كجم / N / رطل |
| مدى سرعة اختراق الأظافر | 1 ~ 80 مم / ثانية (التحكم) |
| دقة السرعة | ± 0.1 مم / ثانية |
| قوة اختراق الأظافر | ضغط الزيت |
| مساحة الاختبار | ≥ W300 * D300 * H200mm |
| البعد الشامل | W940XD780XH1620 مم |
| نافذة المراقبة | 390 × 360 مم (زجاج مقاوم للانفجار بسمك 20 مم) |
| إضاءة | مع ضوء على الجانب العلوي الداخلي للغرفة |
| يتمركز | مُثبَّتة بأربع عجلات عالمية و 4 عجلات تثبيت ، وهي متاحة للتنقل والتثبيت مجانًا. |
| أجهزة مقاومة للانفجار | مع وظيفة إطلاق الهواء ، قم بإفراغ الهواء العادم الناتج عند الاختبار ؛مع وظيفة مقاومة للانفجار وإطلاق الضغط ، باب تخفيف الضغط من نوع الامتصاص المغناطيسي على الجانب الخلفي من خزانة الحماية (300 * 300 مم) ، عندما يكون باب التنفيس بصدمة هوائية قوية ، يفتح تلقائيًا ، ويقلل من قوة صدمة الانفجار. |
| قاع الغرفة | مع جهاز جمع نوع استخراج للكهارل والحطام التجريبي. |
| إبرة التنغستن الصلب |
Φ 3 × 100 مم 10 قطع Φ5X100MM 10 قطعة |
| وزن الآلة | حوالي 400 كجم |
| طريقة العرض | شاشة تعمل باللمس PLC |
الوصف القياسي لـ IEC62133
7.3.6 سحق الخلايا
أ) المتطلبات
يجب ألا يتسبب التكسير الشديد للخلية (على سبيل المثال ، أثناء التخلص منها في ضاغط النفايات) في نشوب حريق أو انفجار.
ب) الاختبار
يتم سحق كل خلية مشحونة بالكامل بين سطحين مستويين ، ويتم تطبيق قوة التكسير بواسطة مكبس هيدروليكي بقوة 13 كيلو نيوتن+1 كيلو نيوتن ، يتم إجراء التكسير بطريقة تؤدي إلى النتيجة الأكثر عكسية ، بمجرد تطبيق القوة القصوى ، أو الحصول على انخفاض مفاجئ في الجهد بمقدار ثلث الجهد الأصلي ، يتم تحرير القوة.
يتم سحق الخلية الأسطوانية أو المنشورية مع محورها الطولي الموازي للسطح المسطح لجهاز التكسير ، للحصول على أفضل الجوانب العريضة والضيقة للخلايا المنشورية ، يتم اختبار ثانية من الخلية ، وتدوير 90 درجة حول محاورها الطولية مقارنة بالأول يضع .
ج) معايير القبول
لا حريق ولا انفجار
8.3.5 سحق (خلايا)
أ) المتطلبات
لا يجوز أن يتسبب التكسير الشديد في الزنزانة في نشوب حريق أو انفجار.
ب) الاختبار
يتم نقل كل خلية مشحونة بالكامل ، مشحونة وفقًا للإجراء الثاني عند درجة حرارة الشحن القصوى في 8.1.2 ، على الفور وسحقها بين سطحين مستويين في درجة حرارة محيطة ، ويتم تطبيق قوة التكسير بواسطة مكبس هيدروليكي يمارس قوة من 13 كيلو نيوتن+1 كيلو نيوتن يتم التكسير بطريقة تؤدي إلى النتيجة الأكثر عكسية بمجرد تطبيق القوة القصوى أو حدوث انخفاض مفاجئ في الجهد لثلث الجهد الأصلي بنسبة 10٪ من التشوه مقارنة بـ البعد الأولي ، يتم تحرير القوة (أيهما يحدث أولاً يجب أن يكون مؤشراً على ضرورة إطلاق القوة)
يتم سحق الخلية الأسطوانية أو المنشورية مع محورها الطولي الموازي للسطح المسطح لجهاز التكسير. تختبر فقط الجانب العريض من الخلايا المنشورية.
ج) معايير القبول
لا حريق ولا انفجار
الرجاء الضغط هنامعدات اختبار البطارية. pdf للحصول على مجموعات كاملة من معدات اختبار البطارية.
