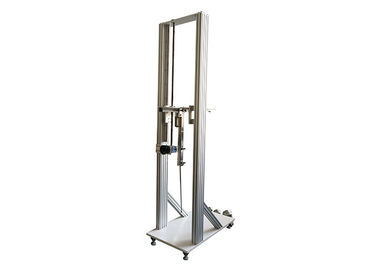

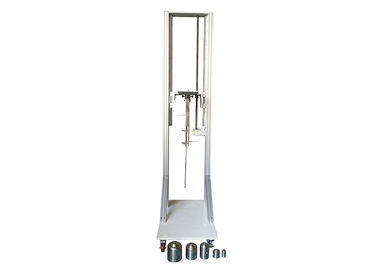

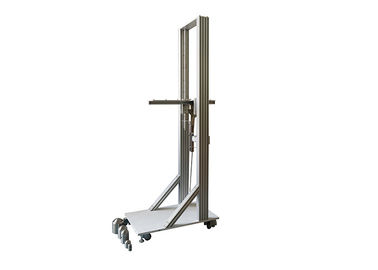

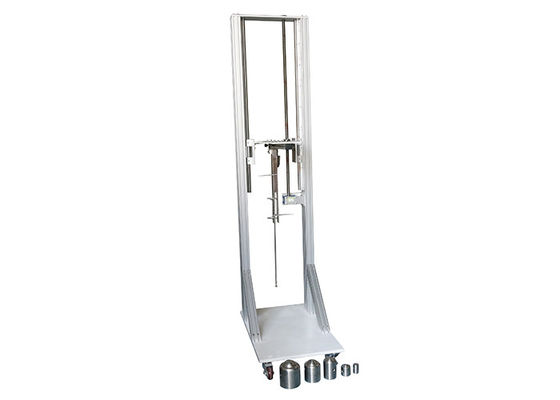

معدات اختبار تأثير المطرقة ذات الطاقة العالية 50J

معدات اختبار تأثير المطرقة ذات الطاقة العالية 50J

  • معدات اختبار تأثير المطرقة ذات الطاقة العالية 50J
  • معدات اختبار تأثير المطرقة ذات الطاقة العالية 50J
  • معدات اختبار تأثير المطرقة ذات الطاقة العالية 50J
  • معدات اختبار تأثير المطرقة ذات الطاقة العالية 50J
معدات اختبار تأثير المطرقة ذات الطاقة العالية 50J
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HongCe
إصدار الشهادات: calibration certificate
رقم الموديل: HC9921A
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiatable
تفاصيل التغليف: الخشب الرقائقي
وقت التسليم: 25 يوما
شروط الدفع: T / T.
القدرة على العرض: 10 مجموعة / شهر
اتصل
مفصلة وصف المنتج
مادة: الفولاذ المقاوم للصدأ عنصر التأثير: 2،5،10،20،50J اختياري
ارتفاع الإسقاط: 200-1200 مم زاوية البندول: 0-90 درجة قابل للتعديل
اسم المنتج: جهاز اختبار مطرقة البندول ضمان: سنة واحدة
اساسي: IEC60068-2-75 ، IEC62262 إستعمال: آلة اختبار التأثير
تسليط الضوء:

50J معدات اختبار التأثير

,

معدات اختبار تأثير المطرقة البندول

آلة اختبار التأثير عالية الطاقة جهاز اختبار مطرقة البندول عناصر تأثير الفولاذ المقاوم للصدأ



اساسي:

IEC60068-2-75 الاختبار البيئي - الجزء 2: الاختبارات - الاختبار Eh: بند اختبارات المطرقة 5 اختبار Eha: مطرقة البندول ، IEC62262 درجات الحماية التي توفرها حاويات المعدات الكهربائية ضد التأثيرات الميكانيكية الخارجية (رمز IK)



الوصف القياسي:

يتكون جهاز الاختبار بشكل أساسي من بندول يدور في نهايته العليا بطريقة تجعله يظل في مستوى عمودي.يكون محور المحور عند 1000 مم فوق نقطة القياس.يتكون البندول من ذراع صلب اسميًا وعنصر ملفت للنظر يتوافق مع متطلبات الجدول 1.

لاختبار العينات الثقيلة أو الضخمة أو التي يصعب التعامل معها ، يمكن استخدام بندول محمول.يجب أن يتوافق مع الوصف أعلاه ولكن يمكن تثبيت محورها مباشرة على العينة أو على هيكل متحرك.في هذه الحالة ، يجب التأكد من أن محور البندول أفقي قبل الاختبارات ، وأن تثبيته صلبة بدرجة كافية ، وأن نقطة التأثير في المستوى العمودي الذي يمر عبر المحور.

في جميع الحالات ، عندما يتم تحرير البندول ، يجب السماح له بالسقوط فقط تحت تأثير قوة الجاذبية.



تطبيق:

يتم تطبيقه لاختبار درجة قوة الاصطدام الميكانيكي عندما تصطدم قذائف المعدات الكهربائية بأجسام خارجية.



عينة الاختبار:

غلاف خزانة قياس الطاقة الكهربائية ولوحة مفاتيح كابل المحطة الفرعية وصندوق توصيل الكابلات والمعدات المماثلة.



ميزة:

إطار هذا الجهاز ملحوم بالفولاذ المقاوم للصدأ ، الهيكل مضغوط ومتين.يمكن ضبط أقواس التثبيت لأعلى ولأسفل ، وزاوية التأثير قابلة للتعديل من 0 إلى 90 درجة ، ومن السهل تشغيل جهاز الاختبار بالكامل.الجهاز عبارة عن جهاز تأثير بندول عالي الطاقة لـ 2J وما فوق.



العوامل:

زاوية قضيب البندول 0-90 درجة قابل للتعديل ، مقياس العرض
طول قضيب البندول

1000 مم.

φ9 يستخدم لـ 1J و 2J ، φ15.9 يستخدم لـ 5J ، 10J ، 20J و 50J

عناصر التأثير 2J ، 5J ، 10J ، 20J ، 50J
ارتفاع التأثير 200 مم ~ 1200 مم قابل للتعديل




طاقة التأثير والكتلة المكافئة وجدول ارتفاع السقوط:

الطاقة / J 2 5 10 20 50
كتلة مكافئة كجم (± 2٪) 0.5 1.7 5 5 10
ارتفاع السقوط مم ± 1٪ 400 300 200 400 500




العلاقة بين كود IK وجدول طاقة التأثير:

كود IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
طاقة التأثير / J * 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20





المبادئ الميكانيكية:

تم تصميم هذا الجهاز وتصنيعه وفقًا لـ IEC 60068-2-75 ، الطرف الأمامي لقضيب البندول متصل بعناصر ضرب ، اضبط قضيب البندول على ارتفاع معين وقم بتحريره ، ثم يتأرجح قضيب البندول بحرية للتأثير على الاختبار عينة داخل منطقة محددة.تتوافق عناصر ضرب الكتلة المكافئة المختلفة مع طاقات تأثير مختلفة ، وتنطبق على اختبار قوة حاوية المعدات الكهربائية المختلفة.



معدات اختبار تأثير المطرقة ذات الطاقة العالية 50J 0معدات اختبار تأثير المطرقة ذات الطاقة العالية 50J 1
