| الاسم التجاري: | HongCe |
| رقم الطراز: | HT-I03 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | 100 مجموعة شهريا |

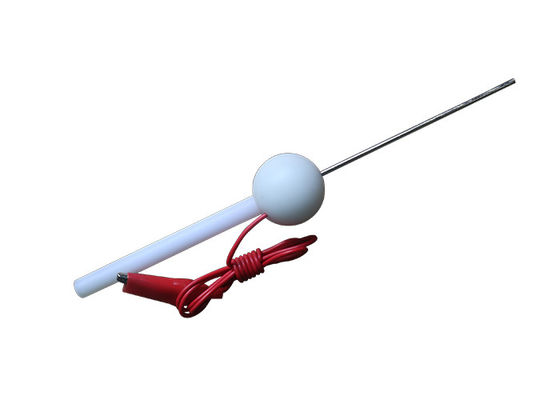

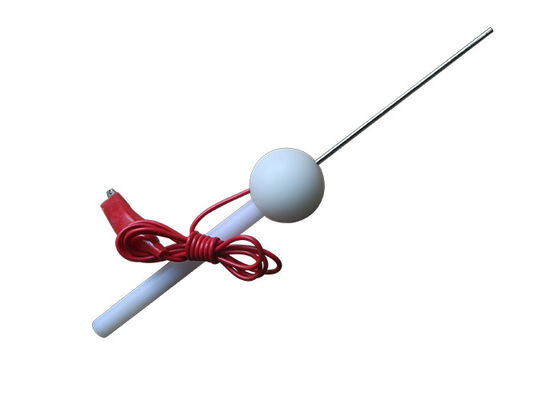

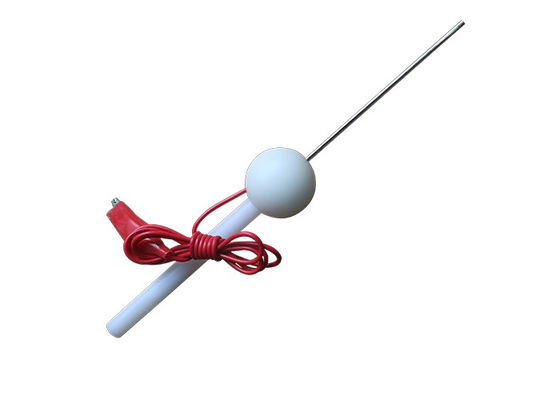

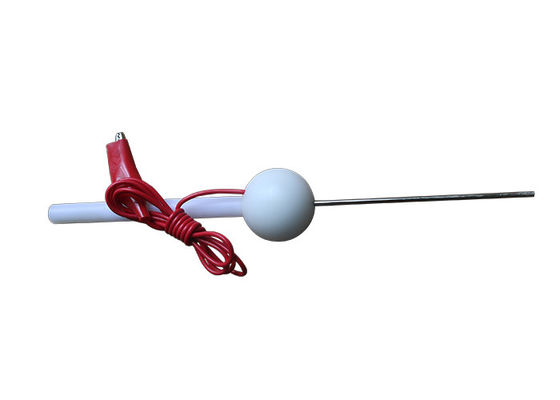

IEC60529 IP3X معدات اختبار حماية الدخول اختبار قضيب التحقيق C قطر 2.5 مم
اساسي:تأكيد لـ IEC 60529 IP3X ؛EN 60529 IP3X ؛IEC 61032-1 الشكل 3 ؛IEC 60065 وما إلى ذلك.
الوصف القياسي:
13.2 شروط الاختبار للأرقام المميزة الأولى 1 ، 2 ، 3 ، 4
يتم دفع مسبار الكائن مقابل أي فتحات للحاوية بالقوة المحددة في الجدول 7.
13.3 شروط القبول للأرقام المميزة الأولى 1 ، 2 ، 3 ، 4
تكون الحماية مرضية إذا كان القطر الكامل للمسبار المحدد في الجدول 7 لا يمر عبر أي فتحة.
ملحوظة: بالنسبة للأرقام المميزة الأولى 3 و 4 ، تهدف المسابر المحددة في الجدول 7 إلى محاكاة الأجسام الغريبة التي قد تكون كروية.عندما يكون للحاوية مسار دخول غير مباشر أو ملتوي وكان هناك أي شك حول دخول جسم كروي قادر على الحركة ، فقد يكون من الضروري فحص الرسومات أو توفير وصول خاص لمسبار الكائن ليتم تطبيقه بالقوة المحددة على الفتح (الفتحات) حيث يجب فحص الدخول.
تطبيق:يهدف هذا القضيب إلى التحقق من حماية الأشخاص من الوصول إلى الأجزاء الخطرة.يتم استخدامه أيضًا للتحقق من الحماية ضد الوصول بأداة.
عينة الاختبار:الأجزاء الميكانيكية أو الأجزاء الميكانيكية للغلاف يسهل الوصول إليها.
خاصية:يمكن استخدامه لاختبار الصدمات الكهربائية عند تزويده بموصل أمفينول.أو تستخدم لاختبار حماية العلبة عند فتح ثقب ملولب من M6 في نهاية المقبض (متصل بمقياس قوة السحب والدفع).
المعلمات:
| نموذج | HT-I03 | HT-I03T |
| اسم | اختبار قضيب التحقيق ج | اختبار مسبار قضيب C بقوة |
| قطر المسبار | Ф2.5 + 0.05 0 | Ф2.5 + 0.05 0 |
| قطر الكرة | SФ35 ± 0.2 | SФ35 ± 0.2 |
| قطر المقبض | Ф10 | Ф10 |
| طول المسبار | 100 ± 0.2 | 100 ± 0.2 |
| طول المقبض | 100 | ---- |
| فرض | ---- | بقوة 3N |
| المعيار المطبق | IEC61032.1 | IEC60529 |
