| الاسم التجاري: | HongCe |
| رقم الطراز: | HT-I04 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | 100 مجموعة شهريا |

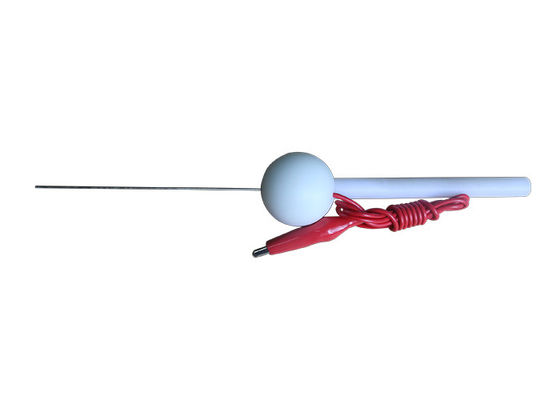

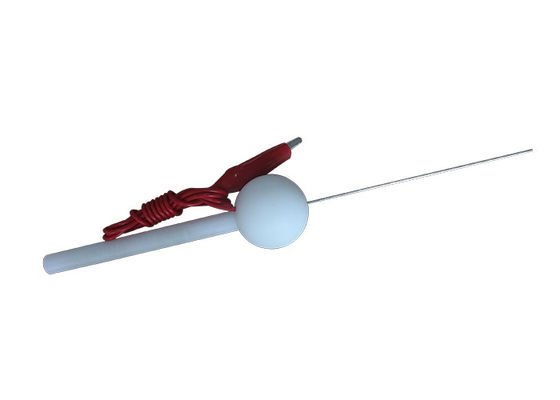

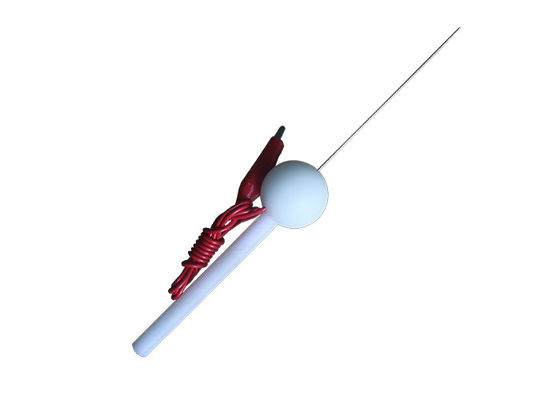

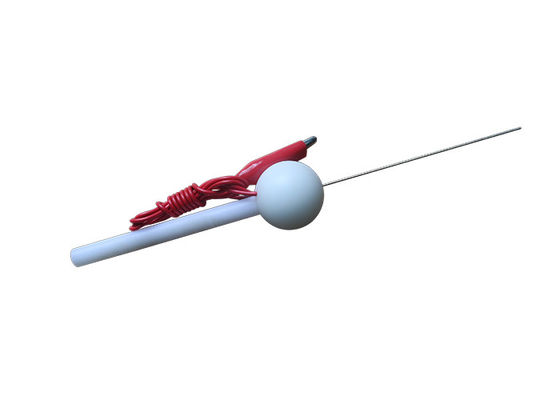

IEC60529 IP4X اختبار حماية دخول معدات اختبار رود التحقيق D 1 مم القطر
اساسي:IEC61032 الشكل 4 و IEC60529 لـ IP4 و IEC60065.
الوصف القياسي:
13.2 شروط الاختبار للأرقام المميزة الأولى 1 ، 2 ، 3 ، 4
يتم دفع مسبار الكائن مقابل أي فتحات للحاوية بالقوة المحددة في الجدول 7.
13.3 شروط القبول للأرقام المميزة الأولى 1 ، 2 ، 3 ، 4
تكون الحماية مرضية إذا كان القطر الكامل للمسبار المحدد في الجدول 7 لا يمر عبر أي فتحة.
ملحوظة: بالنسبة للأرقام المميزة الأولى 3 و 4 ، تهدف المسابر المحددة في الجدول 7 إلى محاكاة الأجسام الغريبة التي قد تكون كروية.عندما يكون للحاوية مسار دخول غير مباشر أو ملتوي وكان هناك أي شك حول دخول جسم كروي قادر على الحركة ، فقد يكون من الضروري فحص الرسومات أو توفير وصول خاص لمسبار الكائن ليتم تطبيقه بالقوة المحددة على الفتح (الفتحات) حيث يجب فحص الدخول.
تطبيق:يهدف مسبار القضيب هذا إلى التحقق من حماية الأشخاص ضد الوصول إلى الأجزاء الخطرة.يستخدم أيضًا للتحقق من الحماية ضد الوصول بسلك.
عينة الاختبار:الأجزاء الميكانيكية أو الأجزاء الميكانيكية للغلاف يسهل الوصول إليها.
خاصية:يمكن استخدامه لاختبار الصدمات الكهربائية عند تزويده بموصل أمفينول.أو تستخدم لاختبار حماية الغلاف عند فتح ثقب ملولب من M6 في نهاية المقبض (متصل بمقياس قوة السحب والدفع). يكون المسبار الذي يكون رقم طرازه بـ "T" مع القوة.
المعلمات:
| نموذج | HT-I04 | HT-I04T |
| اسم | اختبار قضيب التحقيق د | اختبار مسبار قضيب بالقوة |
| قطر السلك المعدني | Ф1 + 0.05 0 | Ф1 + 0.05 0 |
| قطر الكرة | SФ35 ± 0.2 | SФ35 ± 0.2 |
| قطر المقبض | Ф10 | Ф10 |
| طول المسبار | 100 ± 0.2 | 100 ± 0.2 |
| طول المقبض | 100 | ---- |
| فرض | ---- | بقوة 1N |
| المعيار المطبق | IEC61032.1 | IEC60529 |
