| الاسم التجاري: | HongCe |
| رقم الطراز: | SH-6 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | 100 مجموعة / شهر |

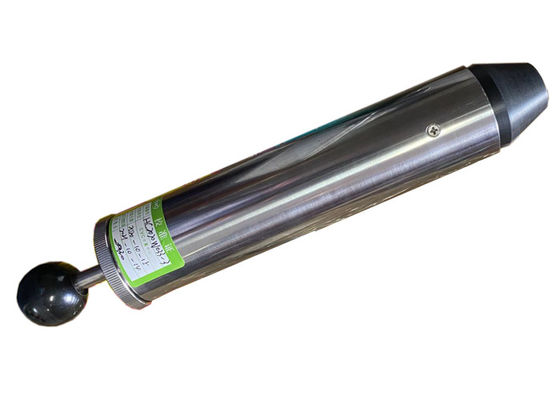

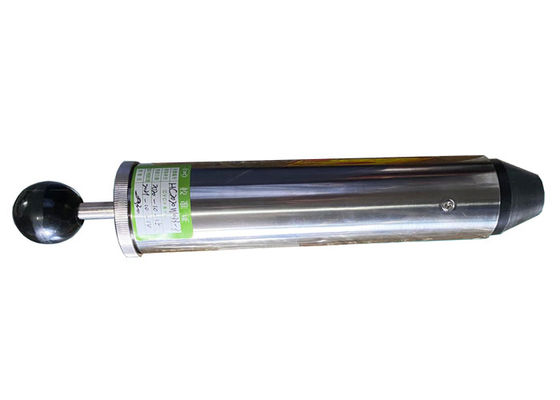

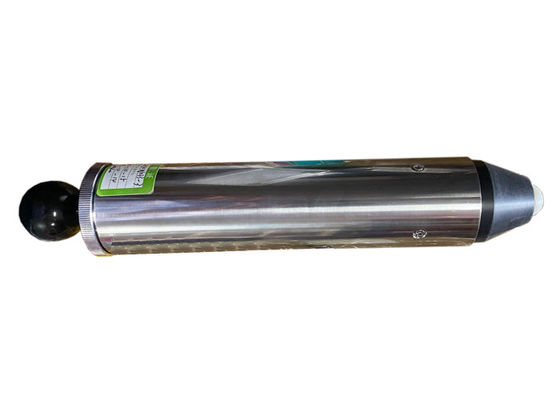

آلة اختبار التأثير مطرقة زنبركية مع 6 مستويات قابلة للتعديل من الطاقة
اساسي:
IEC 60068-2-75 الاختبارات البيئية - الجزء 2-75: الاختبارات - الاختبار Eh: اختبارات المطرقة.
خاصية:
تتكون المطرقة الزنبركية من ثلاثة أجزاء رئيسية: الجسم وعنصر الضرب ونظام الإطلاق.
يتكون الجسم من الغلاف ، ودليل عنصر الضرب ، وآلية التحرير وجميع الأجزاء الثابتة بشكل صارم.
يتكون عنصر الضرب من رأس المطرقة وعمود المطرقة ومقبض التصويب.تبلغ كتلة هذا التجميع 250 جم (200 جم) للشدة التي لا تتجاوز 1 J ، و 500 جم لـ 2 J (انظر الجدول 1 لمعرفة التفاوتات).
يجب ألا تتجاوز القوة لتحرير عنصر الضرب 1 0 N.
إن تكوين عمود المطرقة ورأس المطرقة ووسائل ضبط زنبرك المطرقة هو أن زنبرك المطرقة قد أطلق كل طاقته المخزنة بحوالي 1 مم قبل أن يصل طرف رأس المطرقة إلى مستوى الصدمة.بالنسبة إلى المليمتر الأخير من رحلته ، قبل الاصطدام ، يكون العنصر المدهش ، بصرف النظر عن الاحتكاك ، كتلة تتحرك بحرية لها طاقة حركية فقط ولا طاقة مخزنة.علاوة على ذلك ، بعد غيض من
لقد تجاوز رأس المطرقة مستوى الصدمة ، والعنصر الضار حر في التحرك ، دون تدخل ، على مسافة أخرى تتراوح بين 8 مم و 1 2 مم.يقدم الملحق هـ مثالاً على جهاز اختبار.آلة اختبار التأثير
تطبيق:
ال المطرقة الصدمية التي تعمل بزنبركيحاكي التأثير الميكانيكي للمنتجات الإلكترونية والأجهزة الكهربائية.يتم ضبط مطرقة الصدم في المصنع على مستوى طاقة معين.يتراوح نطاق الطاقة المتاح بين 0.14 جول إلى 1 جول.يعمل الزنبرك المضغوط على تسريع عنصر الضرب لضرب العينة الخاضعة للاختبار.يتم تحرير الزنبرك من آلية القفل عن طريق الضغط على الطرف المخروطي الشكل لمطرقة الصدم ضد المنتج قيد الاختبار.
المعلمات:
| نموذج | SH-6 آلة اختبار التأثير |
| طاقة التأثير (J) | 0.14 ، 0.2 ، 0.35 ، 0.5 ، 0.7 ، 1 |
| كتلة عنصر التأثير | 250 جرام ± 5 جرام |
| الكتلة الكلية | 1450 جرام ± 10 جرام |
| مواد | الفولاذ المقاوم للصدأ ، مادة البولي أميد |
| تبعا | IEC60068-2-75 |
