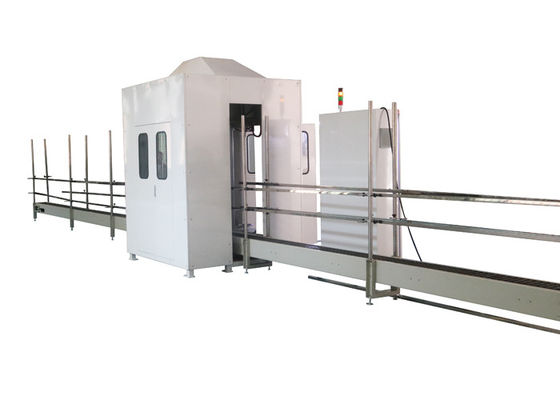

آلة لحام أوتوماتيكية باللهب في الخط

آلة لحام باللهب الأوتوماتيكية في الخط

معلومات المنتج:

يستخدم اللحام بالنحاس الأوتوماتيكي ، المعروف أيضًا باسم لحام مسدس الصف ، عادةً وضع تسخين نفق لهب متعدد الفوهات أو وضع تسخين نفق اللهب.من خلال النقل الخطي لقطعة العمل أو وضع دوران طاولة العمل ، يمكن تحقيق تحويل موضع التجميع ، والتسخين المسبق والتدفئة ، ونقل تدفق اللحام ، والتبريد ، والتفكيك ، والعمليات الأخرى.وفقًا للاحتياجات ، يمكن ضبط العديد من محطات التسخين والتسخين المسبق لتسخين قطعة العمل في أقسام.من أجل ضمان درجة حرارة موحدة في منطقة الوصلة ، يجب تكوين موضع تسخين شعلة اللحام وقطعة العمل في كل موضع بشكل معقول.إذا لزم الأمر ، يمكن استخدام تأرجح شعلة اللحام أو دوران قطعة العمل لتحقيق تسخين موحد للمفصل الملحوم.

تتكون معدات اللحام باللهب الأوتوماتيكية من نظام ميكانيكي ونظام تحكم أوتوماتيكي ونظام لحام.بغض النظر عن نوع المعدات المستخدمة ، يجب مراعاة العوامل التالية لمعدات اللحام بالنحاس الأوتوماتيكي:

تجميع وتحميل الشغل ؛اللحام والتدفق المحدد مسبقًا ؛وضع التدفئةتبريد وتفريغ الأجزاء الملحومة.

يستخدم اللحام بالنحاس الأوتوماتيكي على نطاق واسع ، مثل المبخر على الثلاجة الخالية من الصقيع والمبخر والمكثف في مكيف الهواء.معظمها عبارة عن هيكل زعنفة يتكون من أنبوب نحاسي وزعنفة من الألومنيوم.لتوصيل الأكواع النحاسية الكبيرة والصغيرة على شكل حرف U ، تم تجهيز معظمها بحلقات لحام مسبقة الصنع ويتم لحامها بالنحاس بواسطة آلة لحام بالنحاس.يمكن استخدام غاز الأسيتيلين أو غاز البترول المسال أو غاز البروبان كغاز قابل للاشتعال لآلة اللحام بالنحاس الأوتوماتيكية ، وغاز البروبان هو الأفضل.في الوقت نفسه ، يتم إدخال تريميثيل بورات في الغاز كعامل حماية لحام اللحام لمنع الأكسدة وتحسين المظهر.

مبدأ المعدات:

من خلال أتمتة عملية اللحام ، يتم التحكم بشكل فعال في سرعة الخط وشعلة خط النقل لتحقيق التحكم الفعال في وقت اللحام ؛في الوقت نفسه ، فإن التحكم الفعال في تدفق الغاز يجعل درجة حرارة اللحام وتشكيل حوض اللحام يتم التحكم فيهما بشكل جيد لضمان استقرار واتساق جودة اللحام.

متطلبات الاستخدام

1. امدادات الطاقة: 3 مراحل 5 أسلاك 380VAC.أحادي الطور 220 فولت ، 50 هرتز ، نطاق تذبذب الجهد ± 10٪.

2. ضغط مياه التبريد: 2 ~ 6 بار

3. ضغط الهواء المضغوط: 5 ~ 8 بار

4. ضغط الغاز: الغاز الطبيعي:> 1.2 بار ؛غاز البترول المسال:> 0.6 بار

5. ضغط الأكسجين: ≥5 بار.

6. ضغط النيتروجين: 3 ~ 7 بار.

7. درجة الحرارة المحيطة: 0 ~ 40 ℃ ، الرطوبة النسبية: 30 ~ 98٪ RH.

المؤشر الفني للمعدات:

1. المواصفات: اللحام الأوتوماتيكي لأنبوب U قصير للمبادل الحراري ، 1-3 صفوف من المنتجات.عندما يكون ارتفاع سطح سلسلة الحزام الناقل 400 مم ، يمكن للمعدات أن تتكيف مع ارتفاع المنتج من 200 إلى 1400 مم ؛

ارتفاع الحزام الناقل h-height (الوحدة: 600 مم).

2.سرعة خط الإنتاج:

مواصفات أنبوب U الصغير Ф 7: يجب ألا تقل سرعة خط صفين من المنتجات عن 3.0 م / دقيقة ؛يجب ألا تقل سرعة الخط لثلاثة صفوف من المنتجات عن 2.5 م / دقيقة.

3. متطلبات قطعة العمل: سطح قطعة عمل نظيف ، لا توجد طبقة أكسيد واضحة ، مواصفات موحدة ، موضع حلقة موحدة ؛

4. تأثير اللحام: اللحام يتدفق بالتساوي ، البركة المنصهرة ممتلئة ، ولا يوجد لحام زائف ولا طبقة أكسيد سوداء.في ظل ظروف الإنتاج الضخم ، فإن المعدل المؤهل لمفصل اللحام> 98٪ (باستثناء عيوب اللحام الناتجة عن عيوب جودة اللحام ، وعيوب تشكيل اللحام ، وسوء نظافة اللحام ، والتقلب الكبير لضغط مصدر الغاز ، إلخ.)

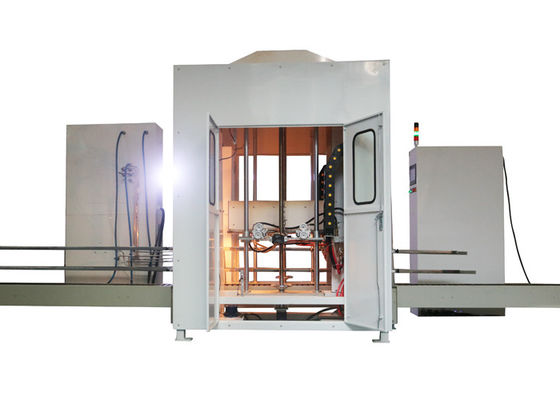

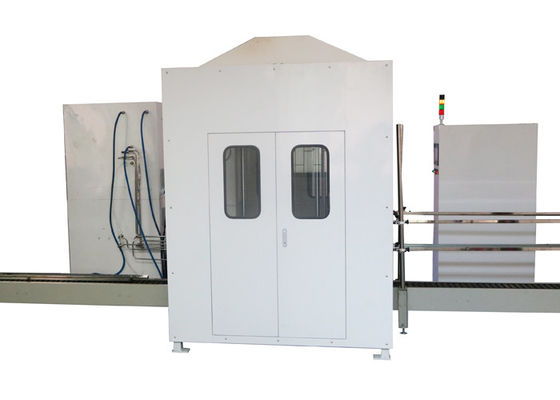

الهيكل الرئيسي

الجزء الرئيسي

1. حجم جسم آلة اللحام: 1750 (L) × 1650 مم (عرض) ؛

2. فصيلة التسخين المسبق: هناك مجموعتان ، واحدة على كل جانب.

3. مسدس اللحام: هناك مجموعتان ، واحدة لكل جانب.

عدد فوهات مسدسات التسخين المسبق واللحام 30/30.

4. وضع تبريد قطعة العمل: تبريد الهواء.

5. غطاء الدخان: حجم التوصيل φ 350 ؛(العميل مسؤول عن تصميم وتركيب نظام العادم)

6. نظام تبريد الماء: أداة اللحام محمية عن طريق تبريد المياه المتداولة لإطالة عمر خدمة الفوهة وتتوقف تلقائيًا بدون ماء.

7. وضع ختم المعدات: مغلق تماما.
