| الاسم التجاري: | HongCe |
| رقم الطراز: | SH-1 / SH-2 / SH-5 / SH-6 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | 100 مجموعة / شهر |

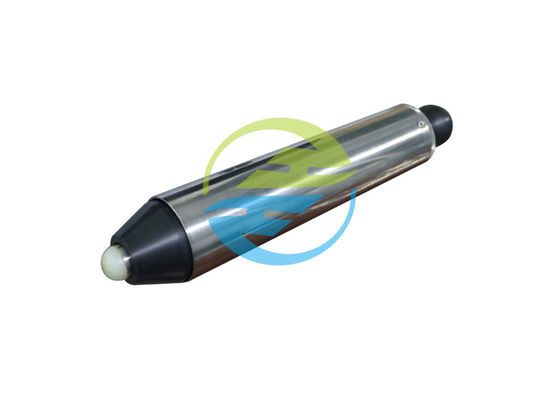

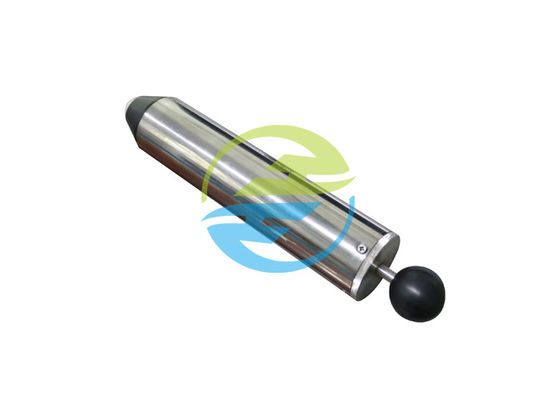

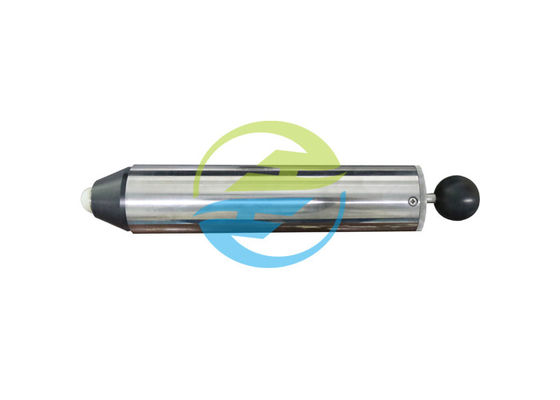

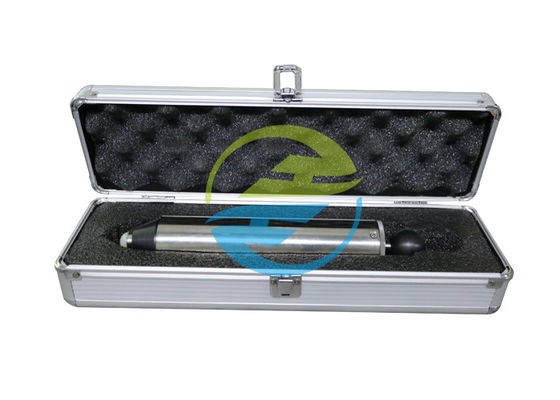

IEC 60068-2-75 آلة اختبار التأثير - مطرقة تأثير تعمل بالزنبرك 1J
مثال على جهاز اختبار المطرقة الزنبركية
يوضح الشكل E.1 مثالًا لجهاز اختبار المطرقة الزنبركية المطابقة للبند 5 ، للطاقات التي لا تتجاوز 1 ياء. كتلة مجموعة الجسم هي 1250 جم ± 10 جم.يتم تثبيت رأس المطرقة على عمود المطرقة بطريقة تجعل المسافة من طرفها إلى مستوى الصدمة (مستوى القطع المخروطي) ، عندما يكون عنصر الضرب في نقطة الإطلاق ، لها تقريبًا القيمة الموضحة لـ ضغط الزنبرك في الجدول E.1.آلة اختبار التأثير
تبلغ كتلة المخروط حوالي 60 جم والنابض المخروطي بحيث يبذل قوة تبلغ حوالي 5 نيوتن عندما تكون فكي التحرير على وشك إطلاق عنصر الضرب.يتم ضبط نوابض آلية التحرير بحيث تمارس ضغطًا كافيًا فقط للحفاظ على فكي التحرير في وضع التعشيق.آلة اختبار التأثير
يتم تصويب الجهاز عن طريق سحب مقبض التصويب للخلف حتى يتشابك فكي التحرير مع الأخدود الموجود في عمود المطرقة.يتم دفع مخروط الإطلاق لجهاز الاختبار مقابل الموضع (المواضع) المحددة على العينة ، بشكل عمودي على سطح العينة.يتم زيادة الضغط ببطء بحيث يتحرك المخروط للخلف بالنسبة لجسم الجهاز حتى يتلامس مع قضبان التحرير ، والتي تتحرك بعد ذلك لتشغيل آلية التحرير والسماح للمطرقة بضرب العينة.
آلة اختبار التأثير
اساسي: IEC 60068-2-63 ، IEC 60068-2-75 اختبار Ehb ، IEC 60335-1 ، IEC 60598-1 ، IEC 60950 ، و IEC 60065
طلب: يهدف هذا الجهاز إلى اختبار مقاومة الصدمات للهيكل وذراع التشغيل والمقبض والمقبض وأضواء المؤشر وظلال الأجهزة الكهربائية للاستخدام المنزلي أو للأغراض المماثلة ، للتحقق من أداء السلامة وقوة المنتج.
عينة الاختبار: الهيكل وذراع التشغيل والمقبض والمقبض وأضواء المؤشر والظلال
ميزة:
1. تتكون مطرقة الصدم من ثلاثة أجزاء:
كالجحيم.يشمل الهيكل ودليل عنصر التأثير وآلية التحرير والأجزاء المثبتة على هذه الأجزاء.
ب- عنصر التأثير.بما في ذلك المطرقة وذيل المطرقة ومقبض الإطلاق.
C. الافراج عن المخروط.
2. مبدأ العمل
تولد المطرقة طاقة تأثير من خلال كتلة وحركة عنصر التأثير.عند سحب مقبض التشغيل ، قم بتحرير توقف المخلب عند نقطة تحرير عنصر التأثير ، يتم الضغط على زنبرك المطرقة ، عندما تكون كمية الضغط مختلفة ، فإن الزنبرك سيطلق الطاقة المختلفة.لمطرقة الصدم متعددة الطاقة ، قم بتدوير الغطاء النهائي لتحديد طاقة الصدم المقابلة.تمت معايرة طاقة التأثير في منشأة المعايرة قبل التسليم.آلة اختبار التأثير
المعلمات:
| نموذج | SH-0.14 / SH-0.2 / SH-0.35 / SH-0.5 / SH-0.7 / SH-1 | SH-2 | SH-5 | SH-6 |
| طاقة التأثير (J) | 0.14 ؛أو 0.2 ؛0.35 ؛0.5 ؛0.7 ؛1.0 | 2 ± 0.1 | 0.2 و 0.35 ، 0.5 ، 0.7 ، 1 | 0.14 و 0.2 ، 0.35 ، 0.5 ، 0.7 ، 1 |
| كتلة عنصر التأثير | 250 جرام ± 5 جرام | 500 جرام ± 5 جرام | 250 جرام ± 5 جرام | 250 جرام ± 5 جرام |
| الكتلة الكلية | 1250 جرام ± 10 جرام | 1500 جرام ± 10 جرام | 1450 جرام ± 10 جرام | 1450 جرام ± 10 جرام |
| مادة | ستانلس ستيل |
ستانلس ستيل آلة اختبار التأثير |
ستانلس ستيل | ستانلس ستيل |
