| الاسم التجاري: | HongCe |
| رقم الطراز: | HDX1312 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة شهريا |

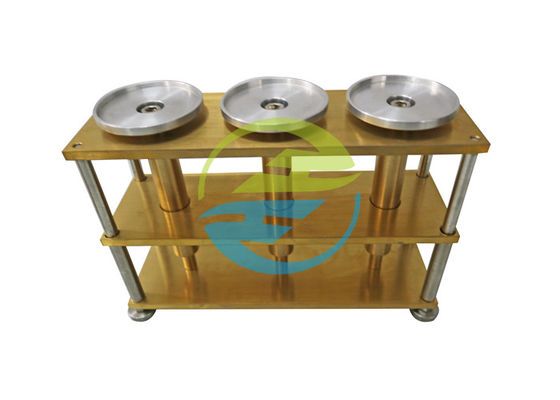

جهاز اختبار التشوه الحراري JIS C3112 للكابلات 3 محطات
معلومات المنتج:
يستخدم جهاز اختبار التشوه الحراري هذا لقياس معدل التشوه الحراري لأكثر مواد العزل والغلاف شيوعًا (المطاط الصناعي ، البولي فينيل كلوريد ، البولي إيثيلين ، البولي بروبيلين ، إلخ) للأسلاك والكابلات في درجات حرارة عالية.
مصنوع من النحاس ويحتوي على 3 قضبان نحاسية تتحرك عموديًا على إطار الدعم.تم تصميم الوحدة بأكملها لاستخدامها في فرن التسخين.يجب أن يكون كل قضيب مستقيمًا بقطر 0.750 ± 0.010 بوصة أو 19.0 ± 0.2 مم.يزن كل قضيب نحاسي 250 جرام.يتم تقليل الطرف السفلي لكل قضيب نحاسي إلى 0.375 ± 0.010 بوصة أو 9.5 ± 0.2 مم في المقطع الأخير 3 / 4in أو 19mm.يجب أن يكون الطرف السفلي للقسم المصغر مستويًا ومستديرًا ، بدون حواف حادة ، والتي تكون متحدة المركز ومتعامدة مع المحور الطولي للقضيب.يعمل الطرف السفلي لجزء القطر المخفض كقدم مكوى لعقد العينة أثناء الاختبار.يجب أن تكون القوة المؤثرة على العينة هي مجموع وزن قضيب النحاس (250 جم أو 2.45 نيوتن) بالإضافة إلى وزن الطرف العلوي لقضيب النحاس بوزن بحيث يكون الضغط الكلي مساويًا لقوة الحمل المحددة بواسطة كابل.يجب أن يتم نقش كل وزن بقيمة وزن دقيقة.

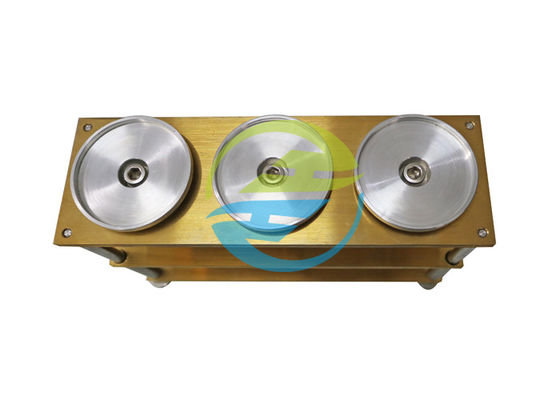

صينية: تستخدم لوضع الأوزان وتطبيق ثقل إضافي على العينة.معدات اختبار الكابلات

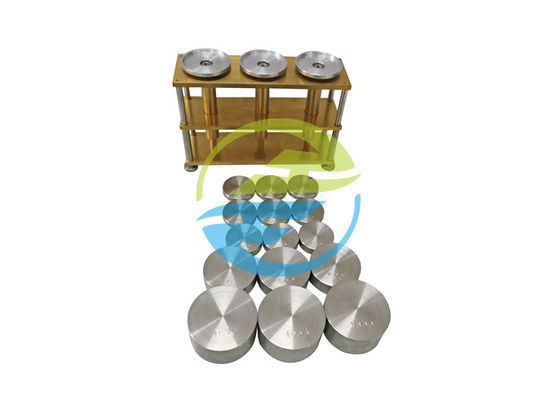

الوزن: 150 جرام ، 500 جرام ، 1000 جرام ، 3 قطع لكل قطعة ، 100 جرام ، 6 قطع.
وسادة القدم: يمكن تعديل المسافة بين اللوح النحاسي السفلي والسطح الداعم لمنع خدش السطح الداعم.معدات اختبار الكابلات
اساسي:المعيار المرجعي UL-1581 للأسلاك الكهربائية والكابلات والأسلاك المرنة ، بند JIS C3112 541-559 و 560.
تطبيق:لقياس اختبار تشوه السلك تحت درجة حرارة وحمل معينين.
عينة الاختبار:للأسلاك المعزولة بالحرارة أو المعزولة بالحرارة أو غيرها من الأسلاك.
ميزة:يجب أن تتحد مع غرفة الشيخوخة لاستخدامها.الجهاز مزود بصينية يمكن ملؤها بالوزن المقابل حسب الحاجة.معدات اختبار الكابلات
المعايير الفنية:
| اختبار | اختبار التشوه الحراري |
| كائن الاختبار | سلك كابل |
| المحطات | 3 |
| قطر الطرف العلوي لقضيب الضغط | Φ19 ± 0.2 مم |
| قطر الطرف السفلي لقضيب الضغط | Φ9.5 ± 0.2 مم |
| الوزن الإجمالي لقضيب الضغط | 250 جراممعدات اختبار الكابلات |
| مقاس | 310 * 70 * 120 مم (L * W * H) |
| المعيار المرجعي | UL1581 ،JIS C3112 الفقرة 541-559 و 560 |
