| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HongCe |
| إصدار الشهادات: | Third part calibration certificate(cost additional) |
| رقم الموديل: | HH0820 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiatable |
| تفاصيل التغليف: | الخشب الرقائقي |
| وقت التسليم: | 20 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 20 مجموعة شهريا |
| اسم المنتج: | IEC 60592 IPX1 إلى IPX8 نظام اختبار مقاوم للماء | امتحان: | الحماية ضد الماء |
|---|---|---|---|
| حجم اختبار التنقيط: | 1000 * 600 مم | ارتفاع بالتنقيط: | 200 ملم |
| حجم الأنبوب المتذبذب: | ر400، ر600، ر800 | قطر فوهة: | IPX5: Ф6.3mm; IPX5: Ф6.3 مم ؛ IPX6: Ф12.5mm IPX6: Ф12.5 ملم |
| خزان IPX8: | القطر 0.8 متر، الارتفاع 1 متر | قطر القرص الدوار: | Ø600 مم |
| تسليط الضوء: | معدات اختبار الحماية من دخول الماء,معدات اختبار حماية دخول IPX8,معدات اختبار حماية دخول IPX1 |
||

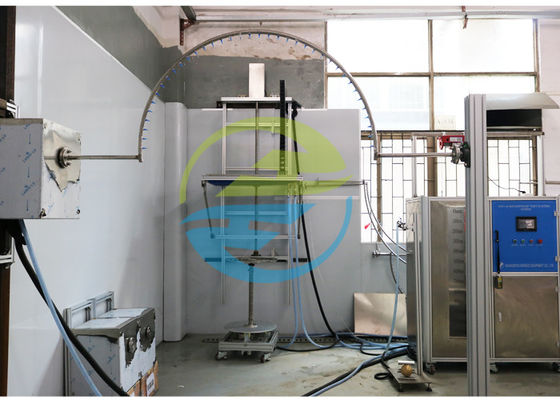

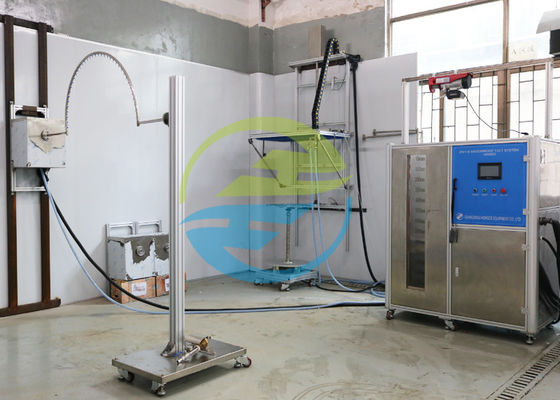

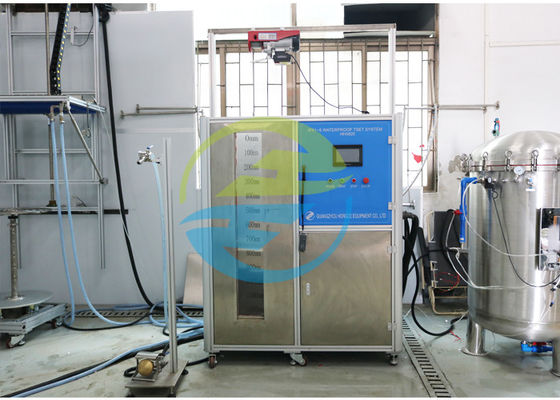

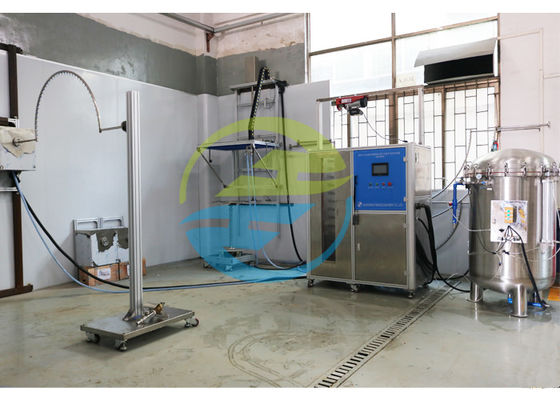

IEC 60592 IPX1 إلى IPX8 معدات اختبار حماية الدخول المقاومة للماء
معيار:
IEC60529 درجة الحماية التي توفرها العبوات (رمز IP)، البند 14.2.1، 14.2.2، 14.2.3، 14.2.4، 14.2.5، 14.2.6، 14.2.7، 14.2.8، والشكل 3، الشكل 4، الشكل 5 والشكل 6، IPX1، IPX2، IPX3، IPX4، IPX5، IPX6، IPX7 وIPX8، الجدول 3.
طلب:
يتم استخدامه لاختبار درجات الحماية ضد دخول الماء المشار إليها بالرقم المميز الثاني.
معدات اختبار IP
|
ثانية صفة مميزة رقم |
درجة الحماية |
امتحان الظروف، انظر |
|
| وصف مختصر | تعريف | ||
| 0 | غير محمية | - | - |
| 1 | محمية ضد قطرات الماء المتساقطة عموديا | يجب ألا يكون للقطرات المتساقطة عموديًا أي آثار ضارة | 1 4.2.1 |
| 2 | محمي ضد قطرات الماء المتساقطة عموديًا عند إمالة العلبة حتى 15 درجة |
يجب ألا تحتوي القطرات المتساقطة عموديًا على أي شيء آثار ضارة عند إمالة العلبة بأي زاوية تصل إلى 15 درجة على جانبي الوضع الرأسي |
1 4.2.2 |
| 3 | محمي ضد رش الماء | يجب ألا يكون للمياه التي يتم رشها بزاوية تصل إلى 60 درجة على جانبي الوضع الرأسي أي آثار ضارة | 1 4.2.3 |
| 4 | محمية ضد رذاذ الماء | لن يكون للمياه المتناثرة على العلبة من أي اتجاه أي آثار ضارة | 1 4.2.4 |
| 5 | محمية ضد نفاثات الماء | يجب ألا يكون للمياه المتدفقة على العلبة من أي اتجاه أي آثار ضارة | 1 4.2.5 |
| 6 | محمية ضد نفاثات المياه القوية | يجب ألا يكون للمياه المتدفقة في نفاثات قوية على السياج من أي اتجاه أي آثار ضارة | 1 4.2.6 |
| 7 | محمي ضد آثار الغمر المؤقت في الماء | لن يكون من الممكن دخول الماء بكميات تسبب تأثيرات ضارة عندما يتم غمر العلبة مؤقتًا في الماء في ظل ظروف ضغط ووقت موحدة | 1 4.2.7 |
| 8 | محمي ضد آثار الغمر المستمر في الماء |
دخول الماء بكميات تسبب لن تحدث آثار ضارة عندما يتم غمر العلبة بشكل مستمر في الماء وفقًا للشروط التي يتم الاتفاق عليها بين الشركة المصنعة والمستخدم ولكنها أكثر خطورة من الرقم 7 |
1 4.2.8 |
| 9 |
محمية ضد الضغط العالي ودرجة الحرارة مضخات مياه |
يجب ألا يكون للمياه المتدفقة تحت ضغط عالٍ ودرجة حرارة عالية على العلبة من أي اتجاه أي آثار ضارة | 1 4.2.9 |
الجدول 3 - درجات الحماية ضد الماء المشار إليها بالرقم المميز الثاني
معلمة معدات اختبار IP:
| 1. محمي ضد قطرات الماء المتساقطة عموديا | |
| طلب | ينطبق على إجراء اختبار IPX1 وIPX2. |
| منطقة المطر | 1000 مم × 600 مم |
| مادة الخزان | الفولاذ المقاوم للصدأ |
| فتحة نازف | Φ0.4mm |
| مسافة الثقب | 20 ملم |
| تدفق الأمطار | 1 مم/دقيقة، 3 مم/دقيقة، معلمات مجموعة المستخدم (الخطأ: + 0.5 مم/دقيقة). |
| ارتفاع تساقط الماء | 200 مم (يتم التحكم فيه تلقائيًا بواسطة معدات الاختبار) |
| وقت الاختبار | 10 دقائق، يمكن ضبطها حسب الحاجة |
| استنزاف | تفريغ مياه الخزان تلقائيًا بعد الانتهاء من الاختبار |
| مادة الجسم | سبائك الألومنيوم الصناعية |
| الأبعاد (طول × عمق × ارتفاع) | 1100X1200X2600mm |
| هيكل الآلة | جدار جبل |
| ضاغط الهواء (اختياري، غير مدرج) | ضاغط هواء صامت |
| 2. محمي ضد رش و رش الماء (أنبوب متأرجح) | |
| طلب | ينطبق على إجراء اختبار IPX3 وIPX4. |
| إمدادات المياه |
معدل تدفق المياه >10 لتر/دقيقة±5% ماء نظيف بدون تضمين. هذا الجهاز مزود بوحدة تنقية المياه النظيفة |
| حجم الأنبوب المتذبذب |
معيار يأتي مع أنابيب تتأرجح R400، R600، R800 (حجم آخر R200، R1000، R1200، R1400، R1600mm يمكن أن يكون اختياريًا)، الفولاذ المقاوم للصدأ |
| ثقب الماء | Φ0.4mm. |
| زاوية متضمنة من فتحتين | IPX3: 120 درجة؛IPX4: 180 درجة |
| زاوية البندول | IPX3: 120 درجة؛IPX4: 360 درجة |
| سرعة هطول الأمطار |
IPX3: 4 ثواني/الوقت (2×120 درجة)؛ IPX4: 12 ثانية/الوقت (2×360 درجة)؛ |
| تدفق المياه | يمكن ضبطه وفقًا لحجم البندول وعدد فتحات الدبوس (0.07 لتر/دقيقة لكل ثقب) |
| وقت الاختبار | 0.01S ~ 99 ساعة 59 دقيقة، يمكن ضبطها مسبقًا |
| مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| متطلبات الموقع |
غرفة اختبار IP مخصصة لمقاومة الماء، ويجب أن تكون الأرض مسطحة مع الإضاءة مفتاح تسرب مقاوم للماء 10A (أو مقبس) يستخدم للمعدات.مع وظيفة جيدة للتدفق والصرف.التثبيت الأرضي |
| المنطقة | وفقا للأنبوب المتأرجح المختار |
| 3. محمي ضد رش و رش الماء (فوهة الرش) | |
| إمدادات المياه | معدل تدفق المياه هو 50 إلى 150 كيلو باسكال من الماء النظيف بدون تضمين. |
| معلمات فوهة الرش |
القطر الخارجي: Ф102mm القطر الكروي: SФ75.5mm يوجد ثقب وسط ويوجد 24 ثقبًا في الدائرة الداخلية للفتحات التي تبلغ الزاوية المتضمنة فيها 30 درجة.يوجد في الدائرة الخارجية للفتحات 96 فتحة تبلغ الزاوية المتضمنة فيها 15 درجة.إجمالي 121 فتحة. قطر الثقب: Ф0.5mm وهي مصنوعة من النحاس. |
| تدفق المياه | 10L/min±5%، مقياس التدفق قابل للتعديل |
| نطاق قياس الضغط | 0 ~ 0.4 ميجا باسكال |
| يربك | قابل للإزالة |
| مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| 4. محمي ضد نفاثات الماء ونفاثات الماء القوية | |
| طلب | ينطبق على إجراء اختبار IPX5 وIPX6. |
| إمدادات المياه |
IPX5: معدل تدفق المياه > 12.5 لتر/الدقيقة ±5%؛ IPX6: معدل تدفق المياه >100 لتر/الدقيقة±5%؛ ويمكن تحقيق ذلك عن طريق خزان المياه الفولاذي المقاوم للصدأ والمعدات المضغوطة |
| قطر الفوهة | IPX5: Ф6.3 مم؛IPX6: Ф12.5 ملم |
| تدفق المياه | IPX5: 12.5±0.625 لتر/دقيقة، IPX6: 100±5 لتر/دقيقة؛مقياس التدفق قابل للتعديل |
| المسافة من فوهة النفاثة إلى العلبة | 2.5 ~ 3 م |
| وقت الاختبار | لا تقل عن 1 دقيقة/م² (لا تقل عن 3 دقائق) |
| مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| 5. محمي ضد آثار الغمر المؤقت في الماء وخزانة التحكم الكهربائية | |
| ملائم |
(أ) إمدادات المياه لاختبار مقاومة للماء IPX1 ~ IPX6 ( ب ) اختبار غمر الماء IPX7 (ج) تخزين المياه لاختبار ضيق المياه IPX8 (د) التحكم الآلي لكامل المعدات المقاومة للماء |
| خزان المياه |
ينطبق هذا على تخزين المياه بدرجة IPX5~IPX6، واختبار رذاذ الماء القوي، وحقن الماء بدرجة IPX8، والغمر IPX7. الحجم: 500 لتر البعد: العرض 600 مم × العمق 660 مم × الارتفاع 1300 مم نافذة المراقبة: نافذة من الزجاج المقوى أبعاد نافذة المراقبة: W200mmXH1250mm مقياس العمق: الفولاذ المقاوم للصدأ ارتفاع مقياس العمق: 1200 مم، الدقة 1 مم التحكم في مستوى السائل: مفتاح التعويم + أنبوب الفائض |
| مجلس الوزراء السيطرة |
كشف التدفق: ردود فعل إشارة التدفق من خلال مقياس الجريان الإلكتروني إعداد التدفق: يتم ضبطه على شاشة اللمس المراقب المالي: بي إل سي وظيفة التحكم: إمداد المياه بالتدفق المستمر، وإمدادات المياه بالضغط المستمر، والتحكم في وقت الاختبار. وظيفة الحماية: حماية التسرب، حماية الزائد، حماية ماس كهربائى |
| دعامة رفع أوتوماتيكية للغمر IPX7 |
مسافة الرفع: 0 ~ 1200 مم البعد قوس: L400mmXW400mm وزن حمل الحامل: 50 كجم |
| 6. محمي ضد آثار الغمر المستمر في الماء | |
| طلب | ينطبق على إجراء اختبار IPX8. |
| ضغط الأوعية | خزان ستانلس ستيل قطر 0.8 متر ارتفاع 1 متر |
| نطاق تعديل الضغط | 0 ~ 6bar (يمكن تخصيصها) |
| نظام الضغط | مضخة ستانلس ستيل + محول تردد |
| دقة قياس الضغط | 0.25 درجة، النطاق: 10 بار |
| وقت الاختبار | 0-99 دقيقة |
| الحد الأقصى للضغط | 6 بار |
| حماية الضغط | حماية مفتاح الضغط |
| 7. القرص الدوار | |
| قطر القرص الدوار | Ø600 مم |
| حامل العينة | Ø600 مم |
| سرعة القرص الدوار | 1-5 دورة في الدقيقة، قابل للتعديل |
| زاوية قابلة للإمالة | 15 درجة |
| اختبار زاوية الدوران | 90 درجة، دوران مستمر |
| ارتفاع قابل للتعديل للأنبوب التلسكوبي القابل للتعديل | 300 مم، 1200 مم - 1500 مم |
| مادة الجسم | سبائك الألومنيوم الصناعية |
