| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HongCe |
| إصدار الشهادات: | Calibration Certificate(cost additional) |
| رقم الموديل: | HDX1302 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiatable |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 مجموعات شهريا |
| معيار: | IEC60245-2 ، IEC60065 | الحمل الحالي: | 0-25A |
|---|---|---|---|
| تحميل الجهد: | 0-400 فولت | سرعة الاختبار: | 0.33 م / س |
| اختبار السكتة الدماغية: | 1000 ± 20 مم | النوى المناسبة: | 2-18 |
| اسم: | معدات اختبار الكابلات المرنة | ضمان: | سنة واحدة |
| تسليط الضوء: | السكتة الدماغية 1000m معدات اختبار الكابلات المرنة,400V معدات اختبار الكابلات المرنة,0.33m / S معدات اختبار الكابلات |
||
اختبار السكتة الدماغية 1000m معدات اختبار الكابلات المرنة ، 0-400 فولتتحميل الجهد
الوصف القياسي:
يجب إجراء هذا الاختبار عن طريق الجهاز الموضح في الشكل 1.يتكون هذا الجهاز من ناقل C ونظام قيادة للناقل وأربع بكرات لكل عينة من الكابلات المراد اختبارها.يدعم الحامل C بكرتين A و B لهما نفس القطر.قد تكون البكرتان الثابتتان ، في أي من طرفي الجهاز ، بقطر مختلف عن البكرتين A و B ، ولكن يجب ترتيب البكرات الأربع بحيث تكون العينة أفقية بينهما.يقوم الناقل بعمل دورات (حركات للأمام والخلف) على مسافة 1 متر بسرعة ثابتة تقريبًا تبلغ 0،33 م / ث بين كل انعكاس لاتجاه الحركة.معدات اختبار الكابلات
تصنع البكرات من المعدن ولها أخدود نصف دائري للكابلات الدائرية وحز مسطح للكابلات المسطحة.يجب تثبيت مشابك التقييد D بحيث يتم تطبيق السحب دائمًا بالوزن الذي يتحرك منه الناقل بعيدًا.يجب أن تكون المسافة من مشبك التثبيت إلى دعامة التثبيت 5 سم كحد أقصى.
يجب أن يكون نظام القيادة بحيث يدور الناقل بسلاسة ودون اهتزازات عندما ينعكس من اتجاه إلى آخر.
يجب شد عينة من الكابلات المرنة التي يبلغ طولها حوالي 5 أمتار فوق البكرات ، كما هو موضح في الشكل 1 ، ويتم تحميل كل طرف بوزن.يتم إعطاء كتلة هذا الوزن وقطر البكرتين A و B في الجدول 1.معدات اختبار الكابلات
الرقم القياسي:
معيار:IEC60245-1 الكابلات المعزولة بالمطاط - الفولتية المقدرة حتى وتشمل 450/750 V- الجزء الأول: المتطلبات العامة ، بند IEC60245-2 3.1 الشكل 1 الكابلات المعزولة بالمطاط - الفولتية المقدرة حتى وتشمل 450/750 V- الجزء 2: الاختبار طرق.
تطبيق:يتم استخدامه لفحص القوة الميكانيكية للكابلات المرنة المكتملة.لا ينطبق هذا الاختبار على الكابلات المرنة ذات النوى ذات مساحة المقطع العرضي الاسمية التي تزيد عن 4 مم 2 والكابلات التي تحتوي على أكثر من 18 مركزًا موضوعة في أكثر من طبقتين متحدتين المركز.
عينة الاختبار:الكابلات المرنة المنجزة.معدات اختبار الكابلات
حدود:
| مزود الطاقة | تيار متردد 220 فولت / 50 هرتز |
| التحميل الحالي من النوى | 0-25A |
| تحميل الجهد | 0-400 فولت |
| سرعة الاختبار | 0.33 م / س |
| مسافة الاختبار | 1000 ± 20 مم |
| النوى المناسبة | 2-18معدات اختبار الكابلات |
| منطقة المقطع العرضي الاسمي | 0.2 ~ 4 مم2 |
| قطر البكرات | 60،80،120،160،200 مم (العميل اختياري: 3 قطع مجهزة بشكل قياسي) |
| الأوزان المركبة | 0.5 كجم ، 1 كجم ، 1.5 كجم ، 2 كجم ، 2.5 كجم ، 3 كجم ، 3.5 كجم ، 4 كجم ، 6 كجم ، 7.5 كجم ، 8 كجم |
| اختبار الأعطال | انقطاع التيار ، ماس كهربائى بين الموصلات ، اختبار وقصر الدائرة بين البكرة. |

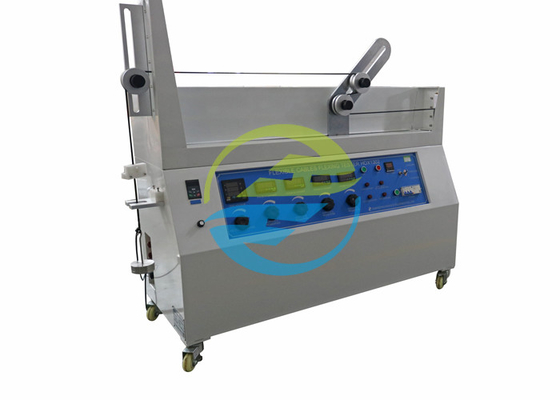

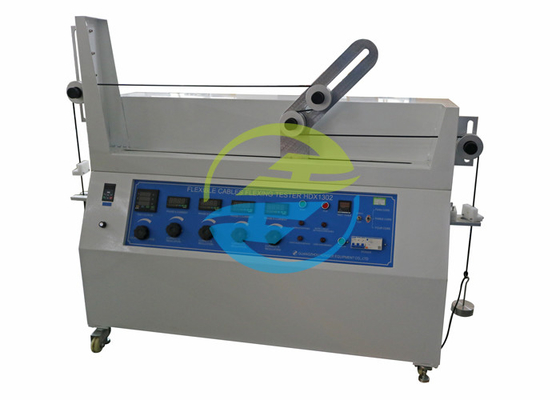

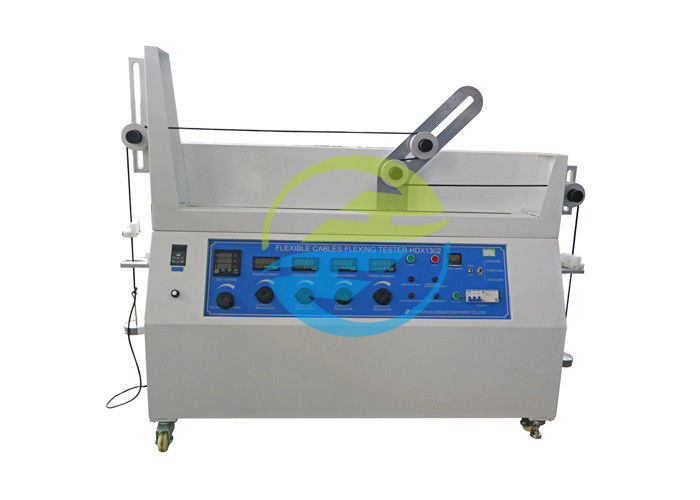

صورة للرجوع اليها:
