تفاصيل المنتج:
شروط الدفع والشحن:
|
قوة: | إلكتروني | الاستخدام: | اختبار الأجهزة الكهربائية |
---|---|---|---|
اسم المنتج: | جهاز اختبار ثني سلك التيار الكهربائي للأجهزة المنزلية | ضمان: | سنة واحدة |
مزود الطاقة: | 220 فولت 50 هرتز | اساسي: | IEC60335-1 |
وزن التحميل: | 5N ، 10N | دورات الاختبار: | 0-999999 ، يمكن إعداده مسبقًا |
تسليط الضوء: | 503 Service Temporarily Unavailable 503 Service Temporarily Unavailable nginx,10N Electrical Appliance Tester |

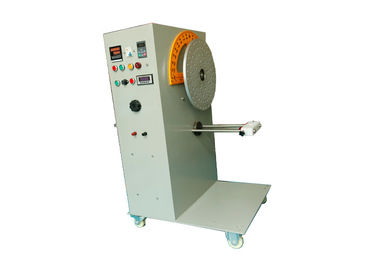

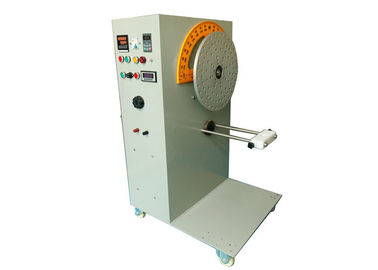

IEC60335-1 جهاز اختبار الأجهزة الكهربائية المنزلية جهاز اختبار ثني الحبل
معلومات المنتج:
يتحقق جهاز الاختبار هذا من حماية سلك الإمداد في المكان الذي يدخل فيه الجهاز.يتوافق مع المتطلبات القياسية للفقرة 25.14 IEC60335-1.يجب إنشاء الأجهزة المزودة بسلك إمداد يتم تحريكه أثناء التشغيل بحيث يتم حماية سلك الإمداد بشكل كاف ضد الانثناء المفرط عند دخوله إلى الجهاز.هذا لا ينطبق على الأجهزة ذات بكرات الأسلاك التلقائية.
يشتمل الجهاز على فتحة مدخل مثبتة في العضو المتذبذب بحيث يكون محور السلك الذي يدخل منه واقي أو مدخل السلك عموديًا ويمر عبر محور التذبذب عندما يكون سلك الإمداد في منتصف حركته.يجب أن يكون المحور الرئيسي لمقطع الأسلاك المسطحة موازٍ لمحور التذبذب.
يتم تحميل السلك بحيث تكون القوة المطبقة
- 10 N ، للأسلاك التي تزيد مساحة مقطعها الاسمي عن 0.75 مم 2 ؛
- 5 نيوتن ، للأسلاك الأخرى.
المسافة X ، كما هو موضح في الشكل 8 ، بين محور التذبذب والنقطة التي يدخل فيها السلك أو واقي السلك إلى الجهاز ، يتم ضبطها بحيث عندما يتحرك العضو المتأرجح على نطاقه الكامل ، فإن السلك والحمل يصنعان الحد الأدنى الجانبي حركة.
يتم تحريك العضو المتأرجح بزاوية 90 درجة (45 درجة على جانبي العمود الرأسي) ، ويبلغ عدد الانثناءات للمرفقات من النوع Z 20000 والمرفقات الأخرى 10000. ومعدل الانثناء هو 60 في الدقيقة.اختبار الأجهزة الكهربائية
ملاحظة: الثني هو حركة واحدة بزاوية 90 درجة.
يتم لف السلك والأجزاء المرتبطة به بزاوية 90 درجة بعد نصف عدد الثنيات ، ما لم يتم تركيب سلك مسطح.
أثناء الاختبار ، يتم توفير الموصلات بجهد مقدر وتحميلها بالتيار المقدر للجهاز.
المعايير الفنية:
1 ، امدادات الطاقة: AC220V 50 هرتز ;
2 ، زاوية الانحناء: 45 درجة ، 60 درجة ، 90 درجة أو 120 درجة ، 180 درجة قابل للتعديل ;
3 ، معدل الانحناء: 8 60 دورة في الدقيقة (التحكم في التردد) ;
4 ، محطة الاختبار: 1. يمكن تخصيص 3 محطات عمل و 6 محطات عمل.
5 ، أقصى جهد خرج: 240 فولت ;
6 ، انتاج الطاقة القصوى: 3KW ;
7 ، الحد الأقصى للإنتاج الحالي: 12A ;
8 ، الحمولة القصوى للعينات: 30 كجم ;
9 ، وزن الحمولة: 5N ، 10N * 1
10 ، عداد: 0 ~ 999999 عرض 6 أرقام ، إعداد مسبق ;
11 ، وهي مجهزة بمشبك عينة أو يتم تخصيصها وفقًا للعينة.
المعلمات / النموذج | HJ0608 | HJ0608A | HJ0608B |
مدخل الطاقة | AC220V 50 هرتز | AC220V 50 هرتز | AC220V 50 هرتز |
طريقة التحكم | التحكم الكهربائي وتشغيل الأزرار | تحكم PLC ، شاشة تعمل باللمس | تحكم PLC ، شاشة تعمل باللمس |
محطة | واحد | واحد | 3 (يمكن الترقية إلى 6 محطات) ، متزامن |
وضع محرك الأقراص | الكهرباء | الكهرباء | الكهرباء |
زاوية الانثناء | من جانب واحد 45 درجة ، 60 درجة ، 90 درجة ، قابل للتعديل ميكانيكيًا | 0-360 درجة ، مضبوطة مسبقًا على شاشة اللمس | 0-360 درجة ، مضبوطة مسبقًا على شاشة اللمس |
سرعة الانثناء | 0-60 دراجة / دقيقة ، التحكم في التردد | 0-60 دراجة / دقيقة ، يمكن ضبطها مسبقًا | 0-60 دراجة / دقيقة ، يمكن ضبطها مسبقًا |
دورات الاختبار | 0-999999 ، يمكن ضبطه مسبقًا | 0-999999 ، يمكن ضبطه مسبقًا | 0-999999 ، يمكن ضبطه مسبقًا |
وزن التحميل | 5N ، 10N | 5N ، 10N | 5N ، 10N |
تحميل الجهد | 0-250 فولت ، يمكن تنظيمها | 0-250 فولت ، يمكن تنظيمها | - |
حكم عينة | احكم على التوصيل بالتيار | احكم على التوصيل بالتيار | احكم على التوصيل بالتيار |
